Hi,
ich weiß zu dem leidigen Thema gibt es einiges in der Suche aber nichts was mir so richtig hilft, fahre jetzt schon mit festgeklebten Fenstern rum weil wir den Innenraumkabelbaum nicht angeschlossen kriegen.
Mechanik sowie Türkabelbäume sind bereits korrekt verbaut.

Ich habe mich die ganze Zeit an die Anleitung von silversnakeshome.de gehalten, jedoch versteh ich nicht wo was an die Zentralelektrik angeschlossen wird, sowie was wo am Innenraumkabelbaum angeschlossen wird.

Auch wo ih den neuen Kabelbaum langziehen soll ist mir unklar.

Ich hoffe ihr könnt mir helfen weil zZt. fahr ich ohne Handschuhfach, Abdeckung unterm Lenkrad und Türpappe rum. Die Fenster halten sich nur mit Klebeband fixiert oben.

mfG
GTG

Wenn du alles mal povisorisch im Auto hinlegst dann erkannt man eigentlich alles.

Wenn es ginge dann machst du mal ein Foto vom ganzen Kabelbaum dann beschrifte ich dir das Foto.

Eine Frage noch:

Sind die Kebelbäume (Tür und Innenraum) vom gleichen Baujahresbereich?? also BIS 94 oder AB 95??
Mischen geht nämlich nicht wegen dem Luftschlauch der Zentralverriegelung (falls du eine hast)

Also ZV funktioniert schon nur der Rest nicht.
Meiner ist ja ein '93er GT woraus die eFH samt Kabelbaum stammen kann ich leider nicht sagen.
Ich werd gleich mal ein Foto machen und das reinsetzen, vielen Dank schonmal ;-)

mfG

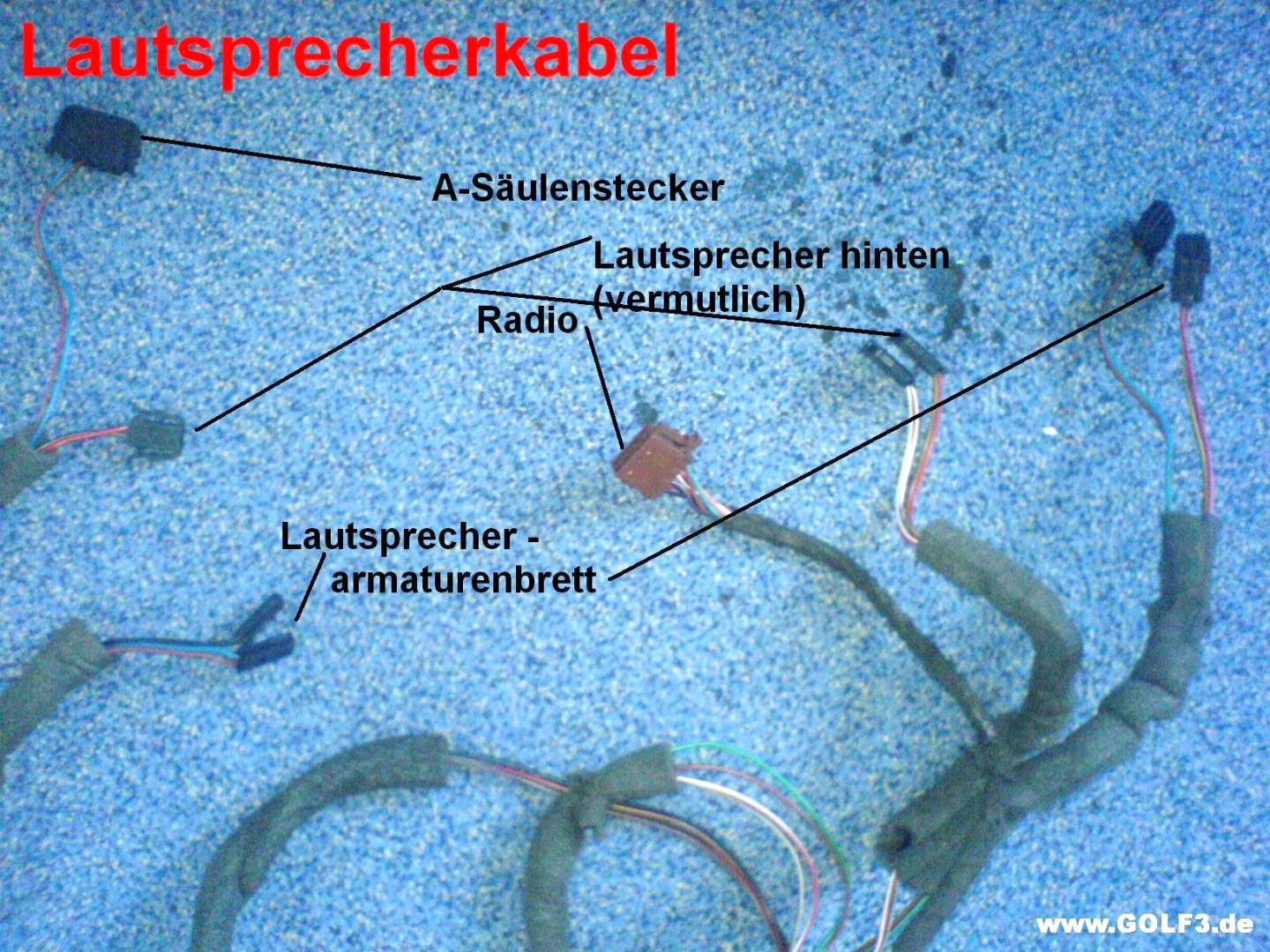

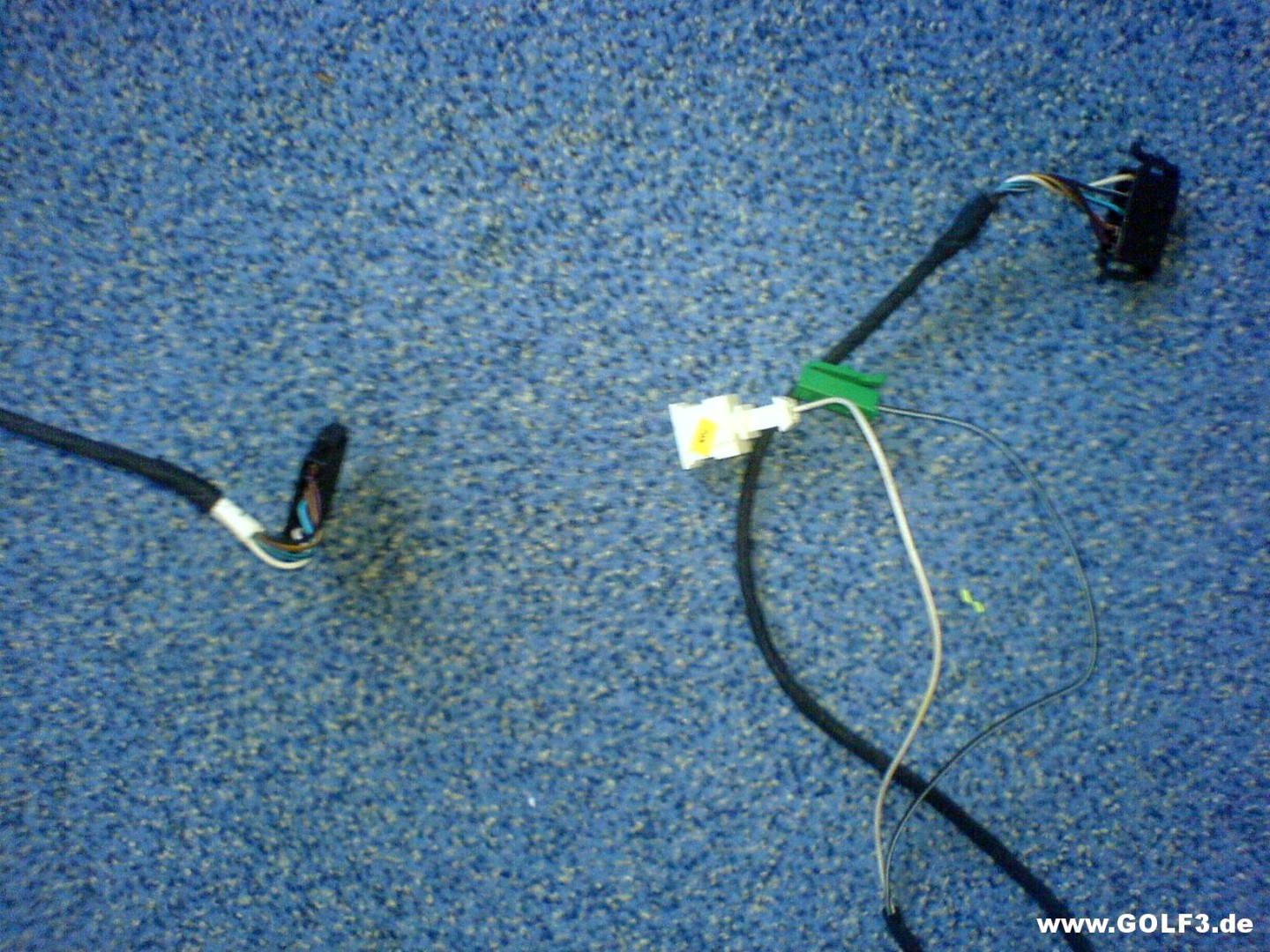

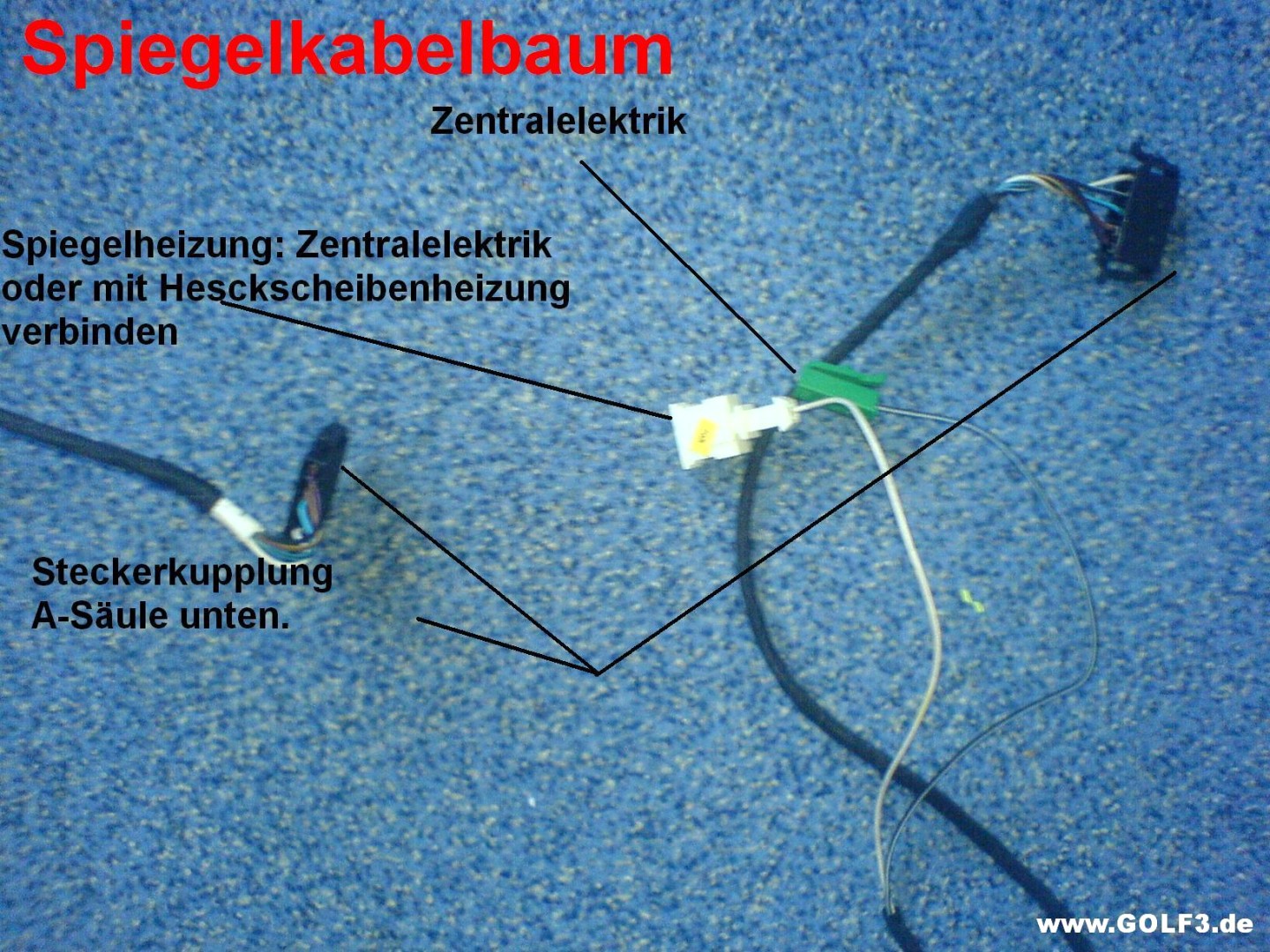

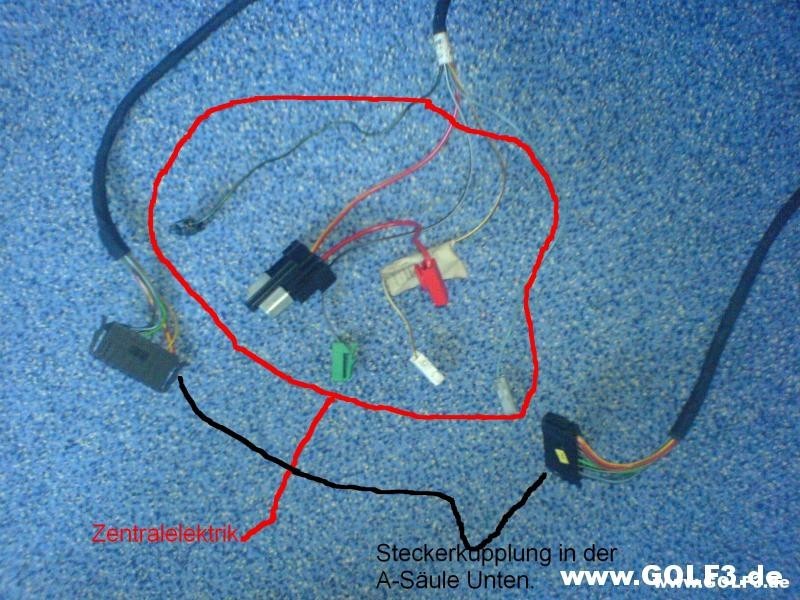

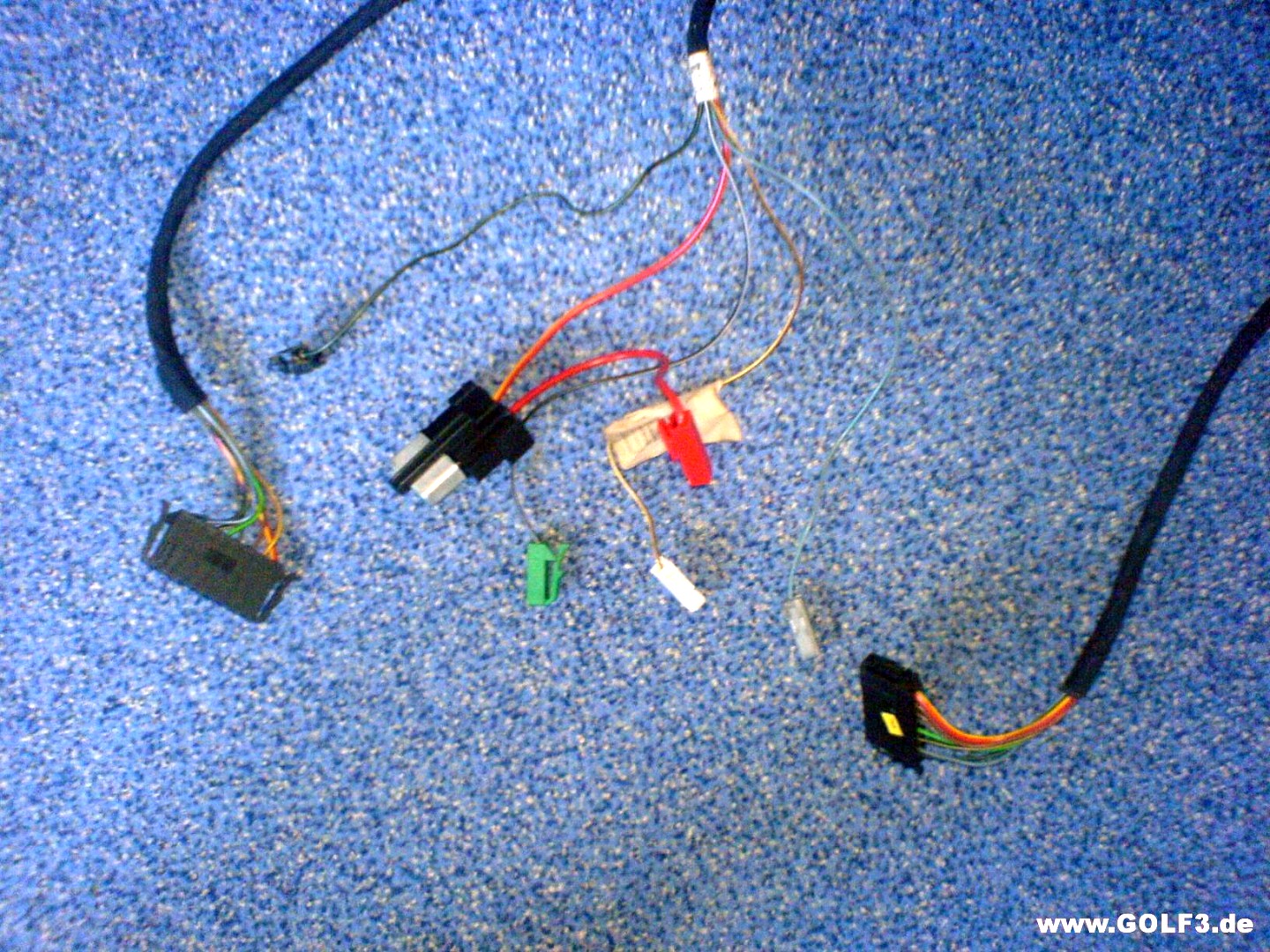

So hier die Bilder:




hoffentlich kann man alles gut erkennen

Diese farbigen Stecker wo ich Zentralelektrik geschrieben habe, da gibt es bei deinem Baujahr direkt auf der ZE farblich passende Einsteckmöglichkeiten.

Bei den Steckern für die A-Säule gilt das sie nur dort passen wo sie hingehören ist also Narrensicher.

Hallo GTG,

in Ergänzung zu der vorigen Antwort von AAM hier noch zwei Hinweise:

1. Für den roten Einzelstecker, der von der Thermosicherung kommt, gibt es keinen farblich gekennzeichneten Steckplatz. Er gehört auf einen Steckplatz direkt auf der Rückseite der Relaisplatte, der mit Y1 oder Y2 gekennzeinet ist. Je nachdem, welcher von den beiden frei ist. Vielleicht sind auch alle beide frei. Er ist, wie gesagt, auf der Rückseite der Relaisplatte oben rechts (auf die Relaisseite der Platte gesehen); auf die Rückseite mit den Tausend Steckern gesehen oben links.
2. Das schwarz-grüne Kabel (Steckerform und -farbe kann ich auf dem Foto nicht erkennen) ist die sogenannte Komfort-Leitung, über die man mit dem Zündschlüssel im Türschloss Fenster und Schiebedach schließen kann. Muss bzw. kann nur angeschlosssen werden, wenn das Auto ein Schiebedach hat. Dann müsste irgendwo in der Nähe der Relaisplatte ein Kabelstecker baumeln, der mit diesem Anschluss zusammenpasst. Falls das Auto kein Schiebedach hat: Einfach baumeln lassen bzw. klappersicher befestigen.

Freundliche Grüße
teletubby

Vielen dank euch beiden, das hat sehr geholfen,
werd mich morgen mal ran machen wenn ich die zeit finde.
eine frage noch zu dem weissen kabel, hab keine beheizbaren aussenspiegel, muss ich das mit der heckscheibenheizung verbinden oder kann ichs nicht einfach baumeln lassen?

LG
GTG

/edit
@AAM
Wo auf den Bildern Zentralelektrik steht, wo kommen die genau rein, die kann ich doch nicht einfach beliebig irgendwo reinstecken oder?

Weisses Kabel:

Da ich bei mir den Spiegelkabelbaum seltsamerweise schon drin hatte (ohne E-Spiegel) habe ich das auch einfach baumeln lassen.


Auf der ZE hast du einpaar "Bereiche" welche die gleichen Farben wie die Stecker haben. Da einstöpseln. Das siehst du dann schon.
Ich kann es dir nicht so genau erklären weil ich bei meinem Baujahr es anderst habe, da ist es getrennt von der Zentralelektrik und zwar hinter dem Tacho.
Bei dir (vor Bj. 95) müsste es direkt auf der ZE sein.

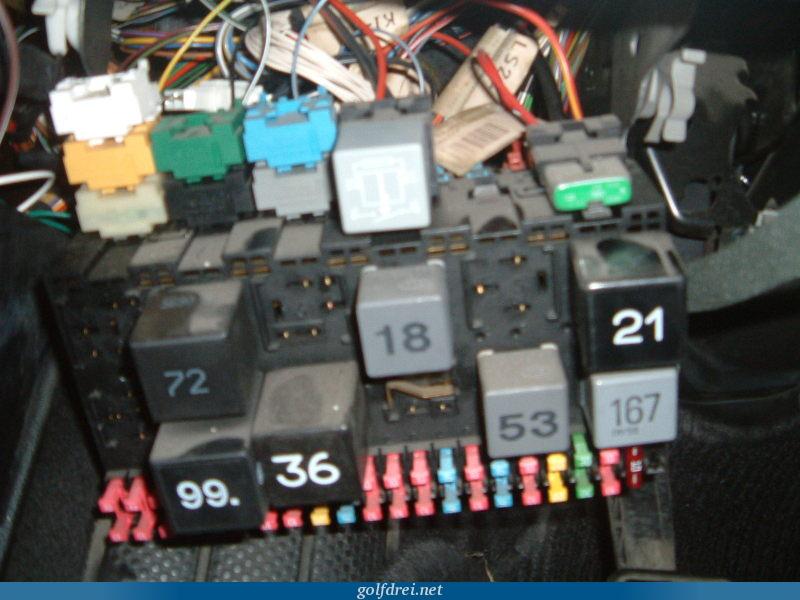

Bild gefunden:



Diese Farbigen dinger im oberen Bereich meine ich.Da müssen die bunten Stecker hin.
Rechts siehst du auch die Thermosicherung vom Dauer+kabel mit dem roten Stecker.
Da ist der passende Steckplatz direkt in der nähe. Sieht man ja auch auf dem Bild.

@AAM,
Vielen dank, ich denke du hast mir sehr geholfen ;-)

Eine Frage hätte ich noch, wie bringe ich am besten die Kabel von der Beifahrerseite auf die Fahrerseite?

LG

Am Elegantesten ist es das Armaturenbrett komplett auszubauen und die Kabel dahinter zu legen.

Ich habe es hinter dem Tacho und dem Radio und dann hinter das Handschuhfach gelegt.

Dank Klima und Beifahrerairbag war es anderst nicht möglich ohne das A-Brett auszubauen.
