Standard SDI´s - Golf 3 A59 Umbau

Back . Ich ziehe mal alles aus 1-2 Foren zusammen. Alles neu schreiben kostet dann "etwas" Zeit.

Tja wie hat das ganze begonnen, leider damit:

Video - Rückblick (--> Speichern unter).




13.11.2010

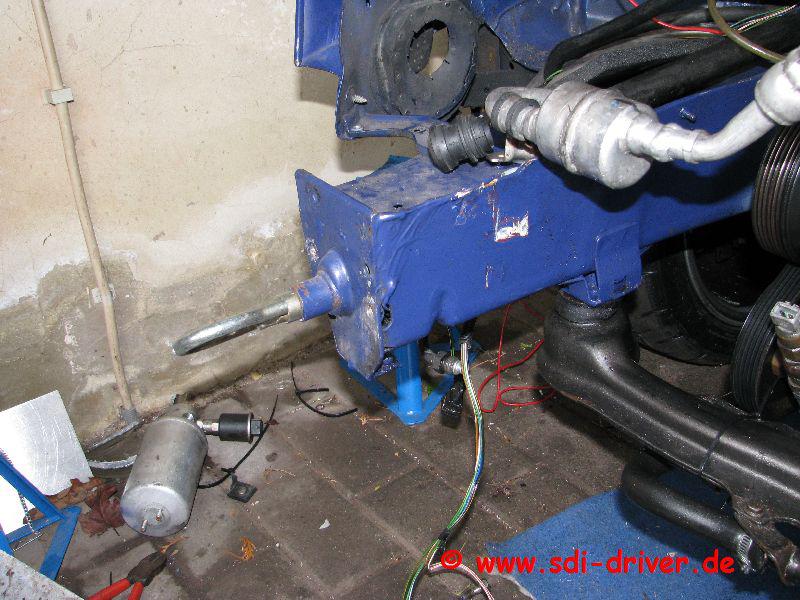

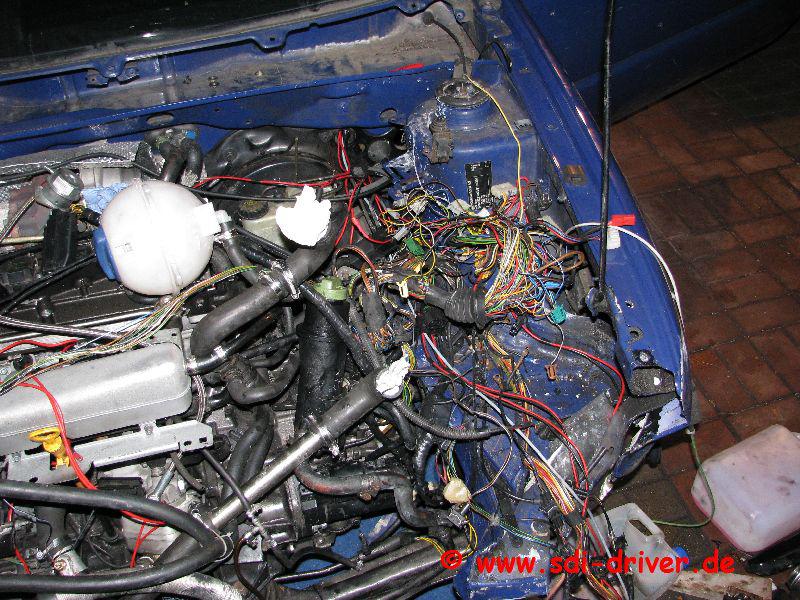

ich hab mal die Front zerlegt, die Kühler kurzgeschlossen..im Turbo Ansaugbereich stand nen Cm Öl ... angesaugt per Luftfilter hat er es aber nicht... ist die Frage ob das vom rumschleudern gekommen ist oder durch die KWGE soviel Öl rausgedrückt wird....jedenfalls...nach besorgen einer Batterie hat der Motor gedreht und ist angesprungen... es gab aber eine Wolke als wäre ein alter Dieselpanzer gestartet... klang soweit aber normal... muss man mal sehen...


14.11.2010

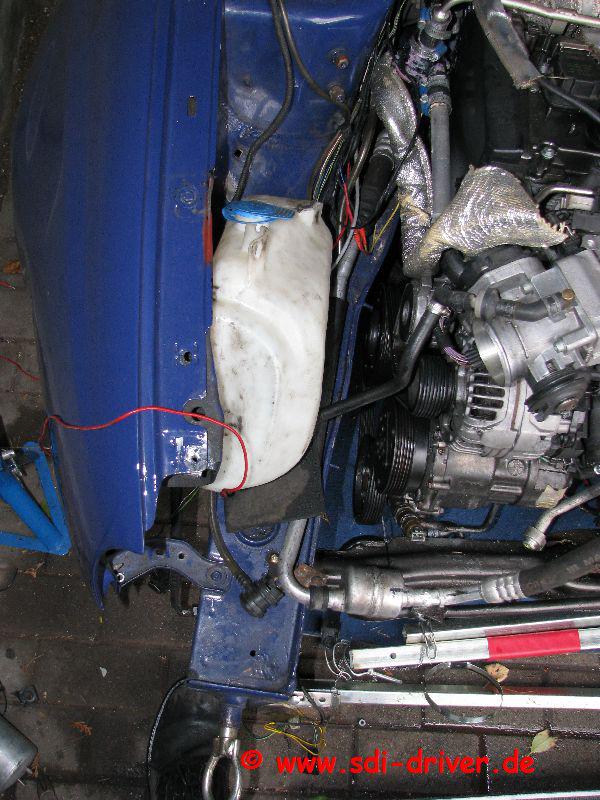

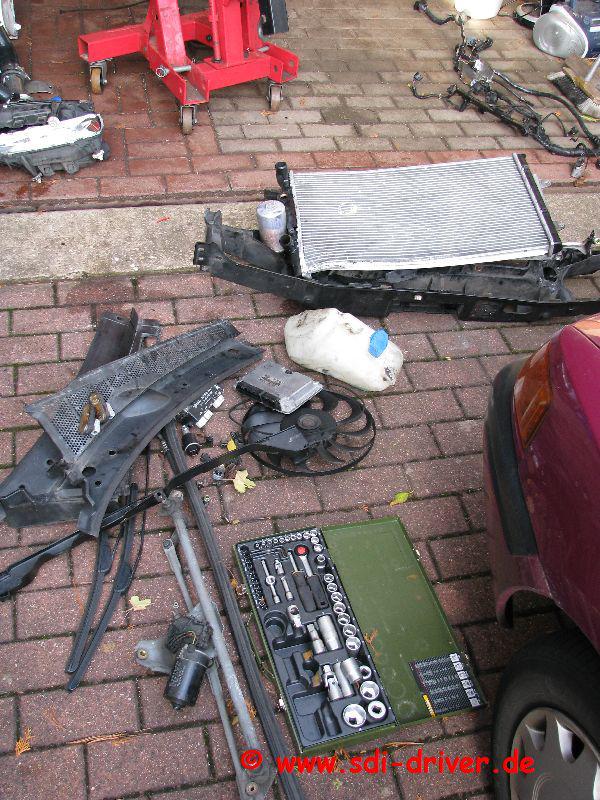

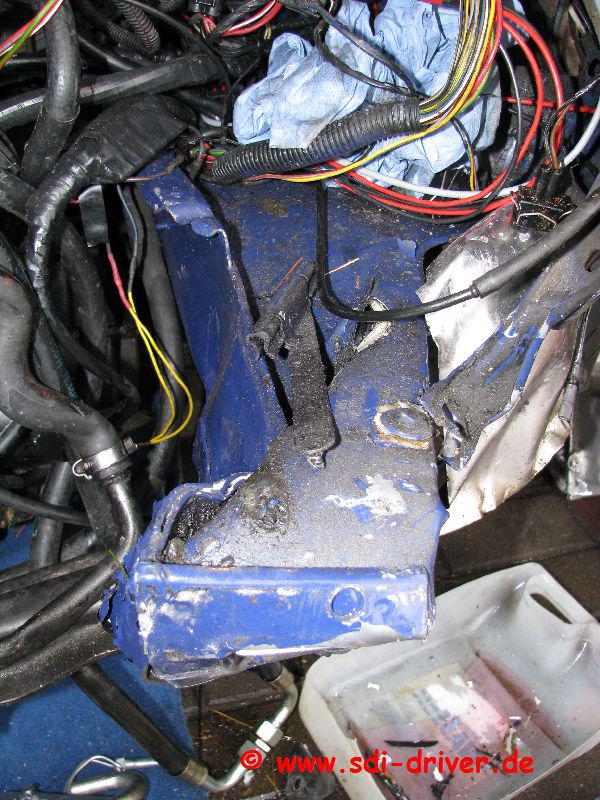

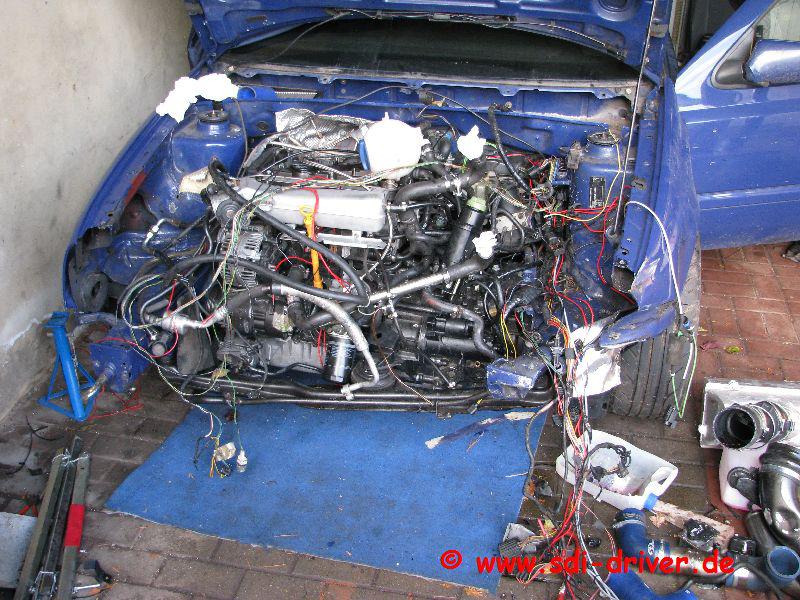

Ich habe mit der Schlachtung vom Golf begonnen.... Front zerlegt, ein paar Sachen kann man noch brauchen.... dann den Innenraum angefangen zu zerlegen um den Motorkabelbaum auszubauen... Dieser war nach einiger Zeit dann auch mal draussen...

Um besser an einige Stelle zu kommen wollte ich den Wagen mal hochdrehen, dazu hinten das Rad abgenommen...das Gewindefahrwerk hats auch angehauen...der Verstellteller wurde an einer Stelle breitgeschlagen oder abgedreht von der Felge... Verstellen geht noch...ich hab mal soweit hochgedreht wie es ging... Eine Schraube der Lochkreisadapter ist fest und fast rund weil die Scheissdinger kaum Kopf haben.... mal sehen...















Seit dem Unfall stand der Wagen ja in der Garage und ich hatte nix mehr angefasst und mir erstmal Gedanken um alles gemacht. Die ersten Wochen waren wie sich jeder denken kann nicht gerade schön. Nun kam dann irgendwann die Sache, die ich seit dem Unfall angefangen hatte. Nämlich hab ich mir wirklich sehr lange überlegt was ich machen soll / machen könnte. Ein kompletter Markenwechsel und alles so lassen wie es dann ist war da auch dabei.... Letztendlich bin ich, nachdem ich mal eine Weile beim Wagen stand, bei einer Sache hängen geblieben. So oder so wollte zunächst testen ob der Motor überhaupt noch läuft.


An dieser Stelle möchte ich mich mal für die Aufmunterungen und die sehr netten "Ehrungen" bedanken und ziehe an der Stelle den Hut vor euch Jungs und Mädels. Es hat wirklich auch einen Teil dazu beigetragen die Stimmung wieder aus dem Tief zu bringen. :prost:


Nun der Nachtrag Samstag auf Sonntag Nacht.


2010.11.13 (VIDEO -> Speichern unter)


SDI


SDi-Driver ist offline   Mit Zitat antwortenMit Zitat antworten
Folgende 2 Benutzer sagen Danke zu SDi-Driver für den nützlichen Beitrag:
American-Psycho (29.11.2014), franz-werner (29.11.2014)
Alt 29.11.2014, 20:53 #2
Benutzerbild von JK3
JK3 JK3 ist offline
¼-Meile-Fahrer

Registriert seit: 13.09.2012
Beiträge: 1.163
Abgegebene Danke: 580
Erhielt 167 Danke für 147 Beiträge
JK3 JK3 ist offline
¼-Meile-Fahrer
Benutzerbild von JK3

Registriert seit: 13.09.2012
Beiträge: 1.163
Abgegebene Danke: 580
Erhielt 167 Danke für 147 Beiträge
Standard

Nanu? Erst mal mit den negativen Sachen anfangen? Ist doch soviel gutes seit dem passiert.

Danke, dass du uns an deinem Projekt teilhaben lässt!
JK3 ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 29.11.2014, 20:58 #3
Benutzerbild von SDi-Driver
Golfumbaufertigsteller
Themenstarter

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
SDi-Driver SDi-Driver ist offline
Golfumbaufertigsteller
Benutzerbild von SDi-Driver

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
Standard

18.11.2010

Die ersten Sachen wurden auch schon bestellt und wurde laut Meldung auch schon teilweise geliefert.


Gekauft / in der Mache sind:

- Schlossträger Doppellüfter
- Doppellüfter
- Scheinwerfer
- Ladeluftkühler
- Kühler --> Ein nicht abgenommener Kühler ( :[: ) wird nun zu meinem eigenen Wasserkühler (muss man sich wenigstens nicht aufregen)
- Schräglenker Vr6 Syncro Hinterachse
- Vr6 Querlenker Vorderachse (Querlenker links werde ich lieber tauschen)


Karosserie:

Der Ray bringt den Wagen netterweise für mich zum Karosseriebauer :daumenhoch: . Dieser wird sich dann ma den Hagelschaden auf dem Dach ansehen. Man muss es nochmal sagen, der Lack ist eigentlich top, die Farbe finde ich echt gut, daher habe ich auch genau nach dieser geschaut.


Fahrwerk:

Telefongespräche mit diversen Fahrwerksherstellen wurden bereits geführt. Entscheidung steht denke ich zu 90 %


Hosenrohr & Abgasanlage:

Ein wirkliches Thema beim Syncro. Die alte Anlage kann nicht übernommen werden, ggf nichtmal die Dämpfer. Hier muss ich erstmal de Meter anlegen.

Fertige Anlagen gibt es auch nicht gerade oft im Durchmesser 70/76mm.

Also wird es, genauso wie beim Hosenrohr wieder auf Einzelfertigung herauslaufen. Ein Kumpel hat schon Interesse bekundet wieder eine Anlage mit mir zu bauen ( :love: ) , eventuelle möchte der Ray ja auch mitmachen ( ) . Diesmal fass ich sie aber nicht gleich nach dem schweissen an


Antriebsstrang

Nächste Woche Mittwoch werde ich den 4Motion Strang, also Getriebe, Hinterer Kardan Teil, Haldex, Hinterachsdifferential abholen fahren (~800/900 km :driving: )


Kabelbaum

Ist bereits auf dem Weg zum Kabelbaumdoc. Was ich so gesehen habe hat der Kabelbaum den Unfall ziemlich gut überstanden. 1-2 Stecker und Leitungen müssen getauscht werden.

Der Innenraumkabelbaum liegt noch im Auto und muss noch ausgebaut werden. Dieser wird auch kontrolliert.


Getriebe

Die Differentialsperre wird aller Voraussicht nach nicht ins Getriebe passen weil ich damals die 6 Gang FWD Sperre von Peloquin bestellt habe :[:.


Bremse VA

Diese wird ggf. komplett ersetzt, eventuell bleiben die Sättel.


Bremse HA

Hier bin ich gerade einzelne Möglichkeiten am evaluieren. Falls größere Scheiben kommen hat dies eigentlich optische Gründe. Dann Standfestigkeit. Die Bremsleistung ansich 0,garnix. Ich sag da nun bewusst nix (Insider)

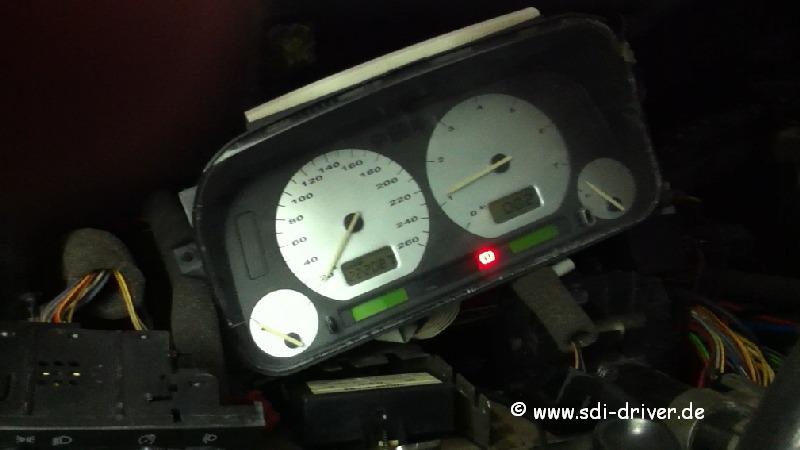

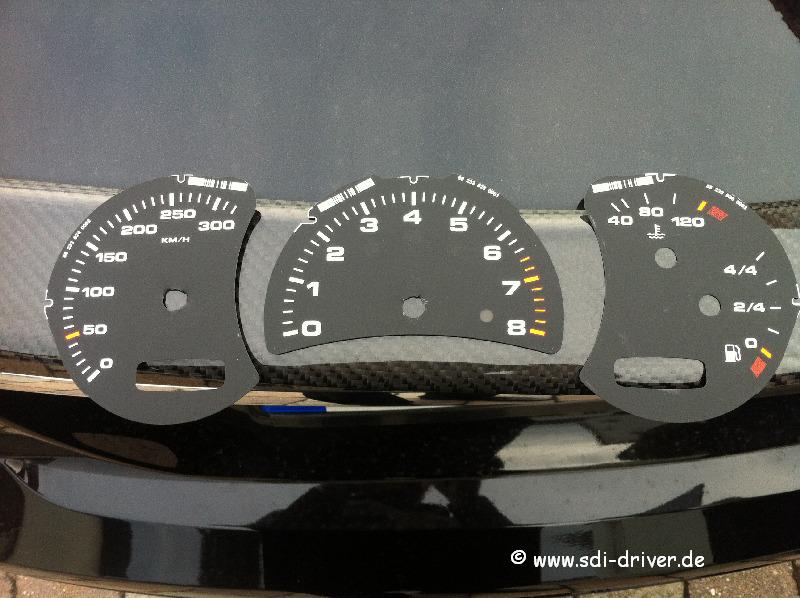

Tacho

Neue Displays sind schon vor dem Unfall angekommen und werden nun dann auch ihren Einzug im Tacho halten. Diese sollten etwas stärker sein.

Abgasklappensteuerung

Hier ist die erste Endversion auch vor Wochen eingetroffen

SDI

19.11.2010

Diverse Sachen sind angekommen ua.

- 2 x Querlenker Plusachse (falls links mein Querlenker vom alten Golf hin ist)
- Div. Leitfäden
- Hella Scheinwerfer

Es stehen noch aus:
- Schlossträger Doppellüfter
- Doppellüfter
- Schräglenker Vr6 Syncro Hinterachse


Wegen Geburtstagsfeier ist an diesem Wochenende aber kaum etwas passiert.



23.11.2010


Karosserie:

Der Karosseriebauer hat sich den Wagen nun auch mal angesehen. Diee Hageldellen auf dem Dach sind teilweise nicht so der Hit und brauchen viel Gefühl. Eventuell muss aber doch eine neue Lackierung aufs Dach, aber mal abwarten wie es aussieht wenn die Dellen etwas bearbeitet wurden. Dann schaut an weiter. Sonst werden die vorderen Kotis an der Kante bearbeitet. Hinten ggf mal sehen wieviel dort weg/hoch muss.

Fahrwerk:

Hier ist meine Wahl nun gefallen. Es wird ein KW Variante 3 (Edelstahl)

Hosenrohr & Abgasanlage:

Nach Anrufen hier und da habe ich nun beschlossen die Sache wieder selber in die Hand zu nehmen und die alte Anlage umzubauen. Ob der ESD passt muss man noch sehen aber es wird noch ein weiterer Schalldämpfer einzug halten. Die Geschichte werde ich dann wieder mit meinem Kollegen zusammen angehen

Gleiches gilt fürs Hosenrohr.


Antriebsstrang

Diesen werde ich morgen (Mittwoch 24.11.2010) abholen.


Getriebe

Hier werden, da die alte Sperre nicht passt, für den Moment nur die Lager überholt.


Felgen

Die Felgenwahl ist auch getroffen. Es werden Team Dynamics Pro Race 1.2 in Silber in der Dimension 7,5x17 ET37. Inwieweit Distanzscheiben benötigt werden um keinen Kontakt mit der Felge zu haben muss man sehen. Die Wahl fiel auf die TD Felgen, da dies auch in "nur" 7,5er Breite verfügbar sind und das Gewicht der Felgen auch ok ist, eine Felge wiegt 8,8 KG




Reifen

Da ich den wirklichen Zustand der anderen 3 Reifen nicht kenne und kein Risiko eingehen möchte kommen 4 neue. Es werden wieder Hankook RS-2 in 215/40R17


Schräglenker Hinterachse

Diese werden neu gelagert. Das geweilts innere Lager wird ein exzentrisches Lager um den Sturz etwas aus dem dann wohl negativen Bereich zu holen. Der Wagen wird zwar nicht total auf die Straße gelegt sondern nur dezente Tiefe bekommen aber der Sturz an der Hinterachse ist beim Syncro ja immer ein Thema. Falls dies nicht ausreichen sollte gibt es schon einen Plan B welchen ich momentan aber noch sein lasse.


Das wärs für den Moment auch schon wieder. Ich hoffe mal auf eine problemlose Fahrt morgen und freue mich schon auf den Freitag wenn ich mich wieder bis Sonntag austoben kann , auch wenn die Schlachtung vom alten Golf nicht gerade die schönste Arbeit ist.

Tidelditü

SDI


24.11.2010


8 Stunden problemlose Fahrt. Auf dem Rückweg gabs etwas Schnee aber sonst kein Ding. :driving:

6 Gang 4 Motion Getriebe, hinterer Kardanteil, Haldex liegen nun in Garage Nr.2 bis ich sie in der Umbaugarage gebrauchen kann bzw. bis zur Überholung von Getriebe und Haldex.

Ein weiteres Werkstatthandbuch für 02M Getriebe ist auf dem Weg. Mal sehen ob das nun etwas taugt und auch "Inhalt" hat.

Da der Wagen vorne nun auf dem Boden bzw dem Holzblock liegt konnte ich als letzten Punkt die Hinterachssättel mit haltern ausbauen, da ich die Handbremsfunktion nun nicht mehr benötige. Die Karosserie lässt sich dank dem fetten Wagenheber wunderbar rumziehen.Dies wird kommendes Wochenende vonnöten sein, wenn ich die Karosserie auf den Hof ziehe, damit der LKW den Wagen aufgreifen kann...

Dann war der Vormittag vorbei und ich musste weiter auf den nächsten Termin




Hier noch ein paar Teile die hier rumliegen:


die neue Front mit Lüftern




Die neuen Hella Scheinwerfer




Die Ersatzquerlenker




Mal wieder Hosenrohrmaterial... ich kanns ja schon fast nicht mehr sehen




Die Haldexsteuerung PRO




Von der Hinterachse und die Auspuffteile hab ich voll vergessen .


Nunja... das wars leider wieder fürs Wochenende



SDI

Geändert von SDi-Driver (29.11.2014 um 21:00 Uhr)
SDi-Driver ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 29.11.2014, 21:02 #4
Benutzerbild von SDi-Driver
Golfumbaufertigsteller
Themenstarter

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
SDi-Driver SDi-Driver ist offline
Golfumbaufertigsteller
Benutzerbild von SDi-Driver

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
Standard

07.12.2010


Das Fahrwerk und paar Kleinteile sind da

10.12.2012

Auf ins Schneegetümmel... einige Cm Schnee, am Straßenrand eine Mauer vom Räumfahrzeug, 2mm Sommerreifen drauf + Syncro umparken.... kein Ding dank Allrad

Die Einfahrt geräumt und dann die alte Karosserie verschoben... bei der Glätte eher ein Problem ... aber ging..




Den 1.8T umverfrachtet...



...Syncro aufgebockt und die neuen Platten zum Unterbodenschutz ausprobiert...in der Hand geben die nur mit Gewalt minimal nach... mit dem Auto natürlich weniger ein Problem...sie passen sich dann wunderbar dem Unterboden an... hierfür werd ich mit dem Ray noch ordentlich Standfüße dafür machen.



Abkabeln, Front zerlegen, Spurstangenköpfe auspressen, Bremse und Vorderachse lösen geht ja einfach so von der Hand ...





11.12.2012





aber fies wird es nun hier unten... kaum Platz plus 14 Jahre alte Schrauben... dann noch festgeschweisste Hitzebleche, statt für ein paar Cent eine neue Unterlegscheibe unter das Hitzeschutzblech zu machen... dann noch einige Schrauben vom Kopf her rund oder einfach "weg"... gehalten hat es trotzdem wie Ar***... nunja...





mit viel viel Geduld, Rostlöser, angepasstem Werkzeug, Hämmern war irgendwann die Auspuffanlage auseinander und der Hitzeschutz über dem Auspuff weg. Die Kardanwelle kam zum Vorschein. Ziel war die Trennung in der Mitte, da die Bleche am Auspuff / Kat festgeschweisst waren, ich somit nicht an die Schrauben kommen konnte.






Irgendwann wars geschafft, der Kran








Raus mit der kompletten Vorderachse, Motor etc...






Stabi, Server von der Achse demontiert damit der Aufbau auf den Hänger passt. Die Achse bleibt nur zur Stabilisierung dran und kommt wieder mit.






Das wars dann für den Tag und ab zum Ray



12.12.2012

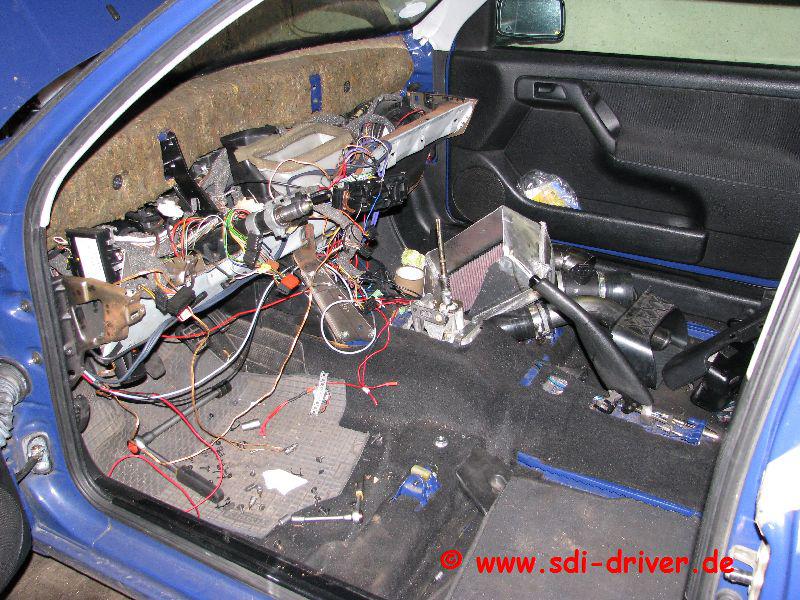

Weiter gehts... Innenraum zerlegen... Türverkleidungen, Kabelbaum etc mussten alles raus...






Zwischendurch noch einen Jetta verkauft....dann wieder zurück ans Auto...

Die Seilzugschaltung mit Halter für die Kardanwelle.



Und schon ging es wieder los um den Motor zum neuen Besitzer zu bringen....


Aber zum Glück ging es ja Abends so gegen 22 Uhr wieder ans Auto




Man sieht es ging eigentlich nurnoch im Innenraum etwas zur Sache....

Daheim dann...

Wären wir bei einer Casting / Dokusendung würde die Szene nun folgendermaßen ablaufen... ich sehe "verdammt... da fehlen ja die Löcher für die Klimaanlage"... Slowmotion vom entsetzten Gesichtsausdruck mit der üblichen Musik...





Da es nun passt kann etwas Grundierung aufgetragen werden...




Weiter im Programm, die Öffnung plus ein weiteres Loch (leichtes Langloch !) für Klima und Expansionsventil...(grob)




Und die Passprobe zeigt, es passt.




Da nun alles passt kann die Sache nun rein... wenn aber sowieso schonmal alles raus ist wird auch gleich der Wärmetauscher der Heizung gewechselt...der neue liegt ja nun auch schon eine Ewigkeit im Keller....




Nachdem die Grundierung innen und aussen getrocknet ist etwas schwarze Farbe und schon schauts unauffällig aus...



Alles alles wieder rein ... Klimakabelbaum, Airbagkabelbaum...




der Grundträger vom Armaturenbrett, die Pedaliere




Tjo.... dann wurde nurnoch klar Schiff gemacht und es ging wieder on Tour

So long

SDI
SDi-Driver ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 29.11.2014, 21:05 #5
Benutzerbild von SDi-Driver
Golfumbaufertigsteller
Themenstarter

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
SDi-Driver SDi-Driver ist offline
Golfumbaufertigsteller
Benutzerbild von SDi-Driver

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
Standard

Viel Zeit hätte ich nicht, da ich noch einige andere Sachen zu erledigen hatte. UA am 27.12. ein Auto als Ersatz für den alten BMW geholt. :love:...

Dann noch die Feiertage


28.12.2010

Die Haldex mit Hinterachsdifferential



Nun ging es an Motor und Getriebe....also ran an den Kran




Das Getriebe vom Motor entfernt.... Motorschwingen hin und her.. ... aber dann wars ab...









Hier sieht man, wieviel das 4Motion Getriebe bzw das Winkelgetriebe mehr Platz benötigt, dementsprechend die rechte Antriebswelle kürzer sein muss.





Diese Schrauben haben den Getriebehalter gehalten... an der Form sieht man wohl deutlich, dass diese "empfindlich" durch die Drehbewegung verbogen wurden...Und jop, genau diese Schrauben habe ich natürlich vergessen zu bestellen... GRMMMPF....




Ich habe dann Ausrücklager, Kupplungsleitung etc an das neue Getriebe gebaut. Dann begann das Ballett mit dem Motor, denn so frei schwingend braucht es manchmal etwas bis man das Getriebe dran hat. Das höhere Gewicht beim AWD gegenüber dem FWD macht die Sache natürlich nicht angenehmer.... aber irgendwann...rumheben her und da...war es dann dran... schnell eine Schraube rein, das Blech zwischen Motor und Getriebe mit den Fingern halten...Ding... dann wars dran... alle weiteren Schrauben unten und obene dran, schon wars fertig. Der Anlasser konnte natürlich nicht montiert werden, da es den Motor/Getriebehalter vorne total verbogen hat.



Passprobe der Kardanwelle.... am Lenkgetriebe ist es schon knapp.... zudem passt die Ölrücklaufleitung, wie zu erwarten war, nicht mehr wirklich... mal sehen ob ich diese weit genug angelegt bekomme oder hier etwas komplett neues her muss.







Die nächste Aufgabe.... Schräglenker der Hinterachse.... meine Herrn waren die Sachen alle vergammelt... jede verdammte Schraube hat eine Ewigkeit gedauert, da der Kopf praktisch weg war.... Ok es war zu diesem Zeitpunkt auch irgendwo Richtung 0:30-1:30...sprich hämmern sollte man unterlassen.







Zum Glück waren die ABS Sensoren auch total ver und festgegammelt.... die alte Version musste eh raus... die neue aus Plastik hat es aber genauso wenig überlebt... na zum Glück....ARG...










...daher habe ich noch die Bremsleitungen und Abs Leitungen vorne verlegt.






Anschließend den Kabelbaum




Noch ein Tipp...zieht Handschuhe an, wenn ihr die Gummis der ABS Sensoren nochmal rausdrücken wollt... die Kante der Karosserie ist, obwohl abgerundet ein echter Daumen/ Fingernagelspalter :kotz: ...
SDi-Driver ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 29.11.2014, 21:06 #6
Benutzerbild von SDi-Driver
Golfumbaufertigsteller
Themenstarter

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
SDi-Driver SDi-Driver ist offline
Golfumbaufertigsteller
Benutzerbild von SDi-Driver

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
Standard

30.12.2010

Nachmittags hatte ich etwas Zeit und hab die Schräglenker der Hinterachse, die Vorderachse gestrahlt...





schon deutlich besser





Die Vorderachse sah vielleicht aus.... nach dem Strahlen musste noch der Tilgergewichtträger entfernt werden, da dieser ohne Gewicht schon fast ans Getriebe kommt.




Die Neuteilebox




Die Antriebswelle für die Hinterachse plus die neue gekürzte Welle für vorne rechts.




Die neue Golf III 4 Motion Kardanwelle



Die neue Hinterachse für 4Motion umgerüstet.




Die polyurethane Hinterachslager




Der Vorderachskörper nach dem Strahlen und neu versiegeln.



Wie baue ich ein Golf 3 KW Gewindefahrwerk ein








Man nehme einen Zündkerzenschlüssel und nehme das Gummi raus um die Schraube gut erreichen zu können.








Das wars dann auch schon wieder. Viel ist leider nicht passiert

Hosenrohrbau wird noch was... Auspuffanlage wird ein ähnlicher "Spass"

07.01.2011

Leider hatte ich an diesem Wochenende doch keine Zeit um etwas am Wagen weiter zu bauen. Für den Hosenrohr und Auspuffbau hab ich noch ein paar Sachen bestellt um passende Sachen griffbereit zu haben...

Bestellt wurden

- Ölfilterflansch
- Ölfilter
- Wärmetauscher
- 2 Metallkats
- 2 Y-Stücke
- 2 x 100mm Flexstück
- 2x 150mm Flexstück
- Rohrbögen
- ABS Sensoren hinten
- Zylinderkopfdichtung
- Zylinderkopfschrauben
- neue Radlager Hinterachse
- diverse Schrauben
- Achsmanschetten vorne rechts

Die VW Teile liegen wohl schon in meinem Fach bereit und warten nurnoch auf Abholung. Die anderen Sachen werden wohl in den nächsten 2 Wochen eintreffen... ggf kommen diesen Monat auch die Felgen an, wobei ich da mal nochmal nachfragen werde

Eventuell gehe ich diese Woche auch den Kabelbaum holen. Bis auf 1-2 Kleinigkeiten wird diesen Monat bedingt durch Zeitmangel nicht viel passieren...

14.01.2011


Einige Teile sind eingetroffen.



Bei manchen muss ich wirklich sagen ärgert man sich darüber, dass man wohl nur Geld für einen Namen ausgegeben hat, die Verarbeitungsqualität Stellenweise aber wie man sieht unter aller sau ist... oder habr nur ich den Eindruck? Sieh hier





Nunja... etwas mehr Arbeit um diese Monsterfragmente, Kanten kann an das schon nichtmehr nennen, zu entfernen....

Bei Audi gab es mal wieder ein paar Sachen für mich. Leider fehlen der Ölfilterflansch und ein paar Kleinigkeiten. Diese sind wohl irgendwo "verschütt" gegangen und wurden nachbestellt.




Material zum Zusammenbau der rechten Antriebswelle




Einer der 2 neuen VW ABS Sensoren für die Syncro Hinterachse mit Scheibenbremse



Eines der 2 neuen VW Radlager für die Syncro Hinterachse mit Maß Vr6 (größere als die Radlager für Trommelbremse)



Mittlerweile dürfte der neue Ölfilterflansch bei Audi auf mich warten.

Ich hoffe mal, dass ich Mitte / Ende Februar eventuell wieder Zeit finde um aktiv am Wagen zu arbeiten. Momentan fehlt mir bedingt durch einige Sachen die Zeit dazu.

Das neue Alltagsfahrzeug bekommt, wenn alles klappt, auch für März eine Anhängerkupplung um den Wagen zu diversen Zielen ziehen zu können. Dank LPG, Automatik und genug Drehmoment sollten die Sache auch relativ angenehm sein

SDI

31.01.2011

Ein paar Bremssattelhalter RS2 ersteigert. Eventuell umsonst... mal schauen



01.02.2011

Die Felgen aus England sind eingetroffen...*MUAHAHAHA* ... ganz gespannt drauf wie die Live aussehen... :essen:

Weiter gehts


04.02.2011

Fix die Felgen und Reifen abgeholt und fix zu ner Werkstatt gebracht um die Reifen aufziehen zu lassen, danach zum Audi und Teile bestellen und abholen.... Nachdem die Geschichte geklärt war gings zum Wagen.

Zunächst Innenraum ausräumen und zerlegen um den alten Innenraumkabelbaum entfernen zu können.




Soviel gibts da zum Glück nicht




Für den Kabelbaum aus dem alten 3er mussten natürlich die Öffnungen zu den Türen für EFH etc geöffnet werden. Da die Löcher aber schon da sind (wow VW hat da mal nicht gespart...) und nur per Gummideckel aussen und per Dichtplatte innen verschlossen sind, kein Problem.




Der Innenraumkabelbaum passt, trotz Syncro Bodengruppe eigentlich ganz gut und musste nur hier und da sanft der Form angepasst werden, weil im alten Auto lag er immerhin 13 Jahre.




Wer den 3er kennt weiß, dass es immer mal wieder Probleme mit den Ablaufstopfen gibt. Die Leute treten aufs Blech, das Gummi biegt sich und mit den Jahren geht irgendwann am Unterboden der Unterbodeschutz ab, dann dringt Feuchtigkeit ein und es entsteht Rost oder der Fußraum ist nass. Aber hier überhaupt nichts. Was man sonst sieht sind wirklich nur Klebe von den Dämmatten und 2 Aufklebern.




Nundenn, die Kabel und Unterdruckleitung (ja liebe Golf 4 / Leon Fahrer der 3er hat noch eine ZV mit Unterdruck ) im Fußraum und über den Mitteltunnel verlegt, dann konnte auch der Teppich wieder rein und die Werkstattfußmatten drauf.




Erinnert sich wer noch an die Schräglenker vor dem Sandstrahlen? Was ein bisschen Sandstrahlen und Farbe doch für einen Unterschied macht




Der neue Ölfilterflansch




Nachts dann angefangen die Schrauben und Muttern den Baugruppen zuzuordnen... echt praktisch wenn man nur einen alten Nummernstand hat... Nebenher lief dann auch THE Thing mit Kurt Russel im TV
SDi-Driver ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 29.11.2014, 21:07 #7
Benutzerbild von SDi-Driver
Golfumbaufertigsteller
Themenstarter

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
SDi-Driver SDi-Driver ist offline
Golfumbaufertigsteller
Benutzerbild von SDi-Driver

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
Standard

05.02.2011


Auf auf zu früher Stund und wieder zum Teilehändler Schrauben abholen um im Anschluss die Felgen abzuholen....


Aus dem Keller dann mal die Servolenkung ans Tageslicht getragen... dabei habe ich einen Defekt gesehen, was bedeutete, dass der linke Spurstangenkopf ausgetauscht werden muss...



...weil so bau ich die Sache nicht ein...



..aber kein Problem, ich hatte noch einen kompletten VW Satz Spurstangenköpfe im Keller .

Spurstange ist noch Top, ist aber auch immerhin erst 12.000 km alt von VW 2008




Die neue Servoleitung




So und nun kommts, ich nenne es mal die Vorderachse des Grauens... 4 mal rein und raus mit dem Ding.

1. mal sehen ob hier und da etwas klappt
2. Stabi vergessen
3. Achse mit Stabi drin, Stabi angehoben (wichtig, sonst kann es sein, dass der Stabi nicht am Querlenker vorbeikommt und man dies erst bemerkt, wenn alles eingebaut ist.) Tja.... Querlenker links fertig....Fahrwerk links fertig... Querlenker rechts fast fertig, dann verkeilt sich das dumme Ding und nix geht mehr... raus will er nicht, weil dann der Stabi ab einem bestimmten Winkel im Weg ist...wieder raus mit der ganzen Achse, Stabi ausbauen, Querlenker raus rein... Stabi rein... Vorderachse komplett.
4. Komplette Vorderachse mit Servo, Querlenkern etc in einem einbauen... Da kommt schon Gewicht zusammen ...

"DRAMA BABY, DRAMA"...




Fix die alte Bremse montiert um zu sehen wie die Geschichte mit den Felgen so passt





Die Team Dynamics Pro Race 1.2 in 7,5x17 5/100





Schaut doch garnicht mal so übel aus





Leider reicht es nicht ganz mit der Bremse. 5mm Distanzen müssten mit der Bremse drauf




Aber warten wir mal mit dem Bestellen der Distanzen ab wie es mit der anderen Bremse aussieht.

Dann ging es mal wieder an andere Sachen und als dieser erledigt waren ab zum Ray für die Antriebswelle. (THX für die helfenden Hände und die Sicherungsringzange)

Die neue Antriebswelle Golf 3 4 Motion Plusachse rechte Seite.



Nun mit neuen VW Bälgen




Wie es immer so ist, eine Menge Unordnung ums Auto herum, also AUFRÄUMEN...GRRRRR... ....denn, ich wollte den Wagen Abends noch auf die eigenen Räder stellen. Also ran mit den Standfelgen...





Mit dem Gewinde ziemlich auf maximum HOCH kann man auch einigermaßen unters Auto...



06.02.2011

Kurz vorm Mittagessen gings kurz ans Auto... AUFBOCKZEIT

Und was passiert nach 1-2 Monaten Standzeit? Genau... die drecks Trommelbremsen waren fest... nicht einen MM den Wagen bewegt bekommen.... GRRRRRRRRR.....egal. Dann eben dort...

Ich liebe den Wagenheber und die Klötze. Der Wagen liegt dort fest aber weich gelagert, der Schweller wird nicht verdrückt und garnix.





Sehen wir uns die Sache nun mal von unten an... und da schaut einen der einzige Rost vom Wagen an, wenn man von 1-2 wirklich kleinen mini Stellen absieht... die Hinterachse, Schräglenker, Stabi und Antriebswellen...









Die Sachen ordentlich mit Rostlöser eingesprüht und dann wirken lassen, denn dann gabs Mittagessen ...


Dann konnte man sich an die einzelnen Sachen machen. Schräglenkerschrauben lösen, Bremsleitungen die noch gebraucht werden bzw gebraucht werden könnten, Handbremsseile ausbauen, Stabihalter lösen...Antriebswellen lösen... Oh man Antriebswellen.... Alle Schrauben raus aber die Gelenke waren so dermaßen verrostet, dass Antriebswellengelenk und Getriebeflansch praktisch ein Stück war... nach unzähligen Schlägen mit Hammer plus dem Einsatz von diversen Stämmeisen gingen die Sachen endlich getrennte Wege....





Die ersten Sachen lagen dann mal zu Füßen...




Mit etwas Bammel ging es dann an die Verschraubung der Hinterachse. Die Köpfe waren wirklich stark verrostet und sahen alles andere als gut aus... Schon beim Anblick von den Dingern dachte ich werden die Rund... mit einem kleineren Aufsatz, einigen Schlägen waren sie dann aber auf...

Da ein Kompressoreinsatz am Sonntag zur Mittagszeit eher ungünstig ist, musste es so gehen. Dafür blieb die Kardanwelle dann eben dran...



Abwärts...




Auf dem Boden der Tatsachen...




Die Auspuffanlage schaut noch gut aus, kann ich aber einfach nicht gebrauchen




Am Boden dann die Sachen in ihre Bestandteile zerlegt und weggetragen...die nächsten Schrottis werden sich über soviel Altmetall freuen...


Derweil schaut der Unterboden hinten nun richtig leer aus




Danach war Aufräumen angesagt, da ich wieder auf die Straße musste. Nunja wenigstens etwas gemacht bekommen

Tüdü..

SDI
SDi-Driver ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 29.11.2014, 21:09 #8
Benutzerbild von SDi-Driver
Golfumbaufertigsteller
Themenstarter

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
SDi-Driver SDi-Driver ist offline
Golfumbaufertigsteller
Benutzerbild von SDi-Driver

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
Standard

11.02.2011

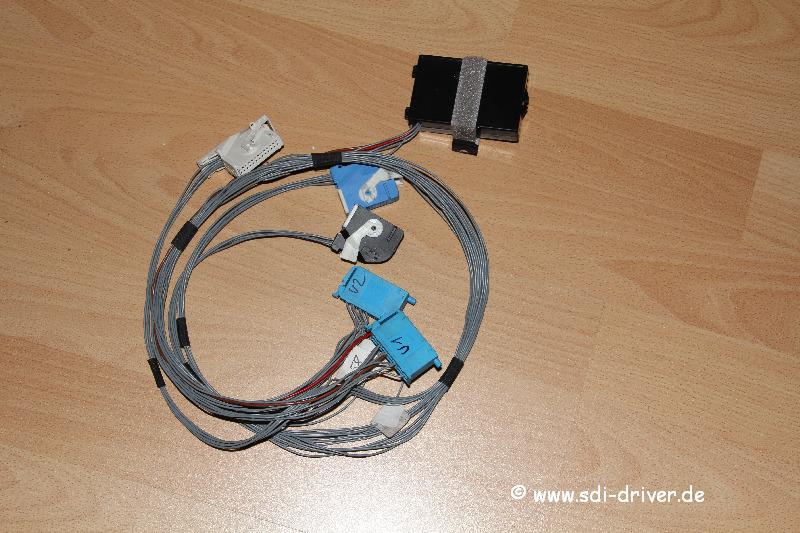

Kabelbaum abgeholt


12.02.2011

Morgens wollte ich die Schräglenker der Hinterachse vom Einpressen abholen und gleich noch die anderen Ersatzteile abholen...



Tja... leider gabs wohl ein kleines Missverständnis. Jedenfalls bin ich nur mit den Ersatzteilen abgezogen und hab noch das Hinterachsdifferentialgummilager wo anders einpressen lassen.

Nächster Schritt sollte eigentlich der Einbau der Hinterachse sein. Nunja nun eben erstmal habe ich den Querträger und die Tankgurte ausgebaut, denn die sahen so dermaßen schlimm aus, dass ich sie wenigstens etwas abschleifen und mit Rostschutz behandeln wollte. Hätte der Träger nicht Rückstand gehabt hätte ich ihn ggf. doch neu gekauft.






Dann war erstmal "Fahrdienst" angesagt . Gegen ~14 Uhr gabs den Anruf, dass die Sache mit den Schräglenkern nichts mehr wird, da die alten Lager dermaßen fest wären .

Richtung Abend war wieder etwas Zeit und ich konnte für 30 min an die Sandstrahlkabine....



Dadurch sahen die Sachen dann doch gleich mal besser aus . Rostschutz drauf und etwas Hitze um das Trocknen zu beschneunigen.

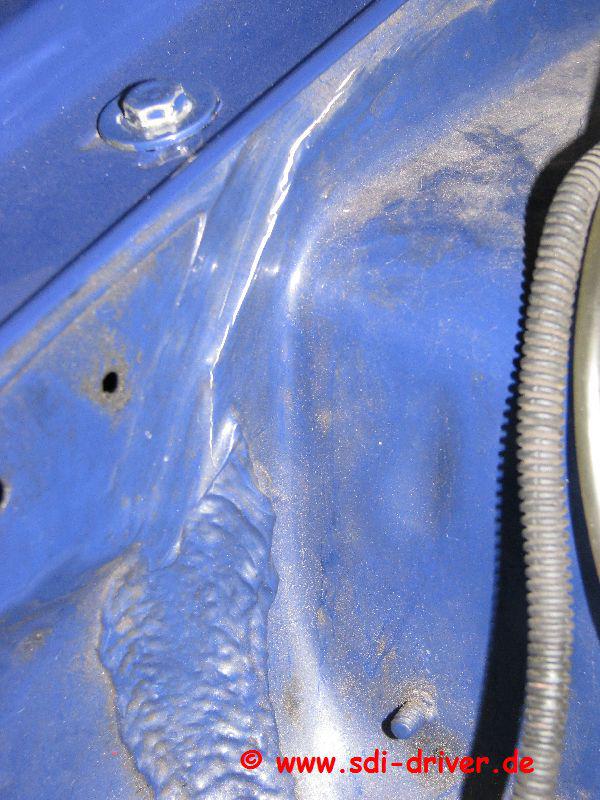

In der Zwischenzeit konnte ich mich 1-2 Kanten am Unterboden widmen. Hier war nur an der Oberfläche minimaler Rost. Abschleifen, Rostschutzgrundierung, Unterbodenschutz und schon sah die Sache etwas besser aus.





Nein der PLASTIKTANK rostet nicht ...

Nun denn... mal wieder Ersatzteilsuche :rollingeyes: ...



um dann den Querträger einzubauen, gefolgt von den Tankbändern.




Sehen wir uns die neue Golf 3 4Motion Hinterachse mal an. Schrauben vom 4Motion bestellt um die Haldex zu montieren... hmm Schrauben zu lang, zudem fehlt natürlich der M14 Vielzahn *aaaaaaaaaaaarg*...





Dadurch konnte ich die Sache nicht anziehen, also auch die Hinterachse nicht einbauen, da ich dann nicht an die Schrauben komme. Also erstmal ohne Haldex einsetzen obs denn passt.


Und das schaut IMo ganz gut aus






Also wieder raus mit dem Zeug, Schrauben abmessen, Stabi rein..







Irgendwann kurz um halb 1 gings dann wieder los... die Zeit verging mit den einzelnen Sachen das gibts nicht


13.02.2011

Nach 10 Uhr darf man ja mal kurz die Flex anwerfen ... Die Halteschrauben gekürzt. Nun passt es

Widmen wir uns nun dem Kabelbaum... ab ans Isolieren.... man geht dabei Zeit drauf...reinhalten wickeln, reinhalten wickeln....




Nach einer Mittagspause gings dann weiter mit der Isoliererei und dann an den Einbau vom Kabelbaum. Durchgeführt war er ja schnell, zu schnell, danach waren die Strippen mehr verzwirbelt als sonst was... Selbst gewollt bekommt man das so nicht hin.... *GGGGGGGRRR*




Irgendwann wars dann halbwegs entwirrt und es konnten die anderen Kabelbaumstücke für Lichtschalter, Tacho, Wischer und Blinkerhebel rein.



Dann gings ans anschließen... dieses knien und auf dem Schweller liegen über lange Zeit war trotz Styropor für die Knie echt unangenehm. ICh weiß nicht obs daran lag, dass ich so übermüdet von der letzten Zeit war aber ich hab zusammenpassende Stecker vor Augen gehabt und habs trotzdem verrafft. Dann waren die Sachen Stellenweise dran, dann wars verdreht und musste wieder alles ab, da es so nicht reinpasst hat.... Man man... und wie beim letzten Mal, 2 Kabel sind über.. beide grau und IMO vom ABS was in den schwarzen Verteiler gehört, aber lieber nochmal klären.

Was fällt mir ins Auge...joah... der Kupplungsgeberzylinder ist nicht drin.... HAAAAAARG... Ze aushängen, nach unten ziehen aber dran gelassen und die Sache inkl. Schrauben und Halter mit etwas Fingerübung so reingesetzt. ZE wieder hoch.... Bremskraftverstärker einsetzen, fällt mir ein Teil vom Clip der ins Pedal kommt entgegen. Hat der 1996er Syncro zu meinen Händen ein anderes Pedal drin als ich vorher.... Also die andere Variante bestellen. Bremse somit auch erledigt....

Noch ein wenig wegen den neuen Leitungen überlegt wie ich das alles etwas wartungsfreundlicher machen könnte... nojo mal sehen...

Noch die Bremsleitung nach vorne angehalten und geschaut aber dann gings schon wieder ans zusammenräumen


Alles in allem nicht so das erfolgreiche Wochenende.



14.02.2011

Gekauft:

- Porsche Brembo Sättel
- Scheiben
- Passende Beläge für die Sättel


15.02.2011

Die Schräglenker der Hinterachse liegen für mich zur Abholung bereit.

Eben bei Porsche noch kurz reingesprungen und die 322x32 Reibringe gekauft.

18.02.2011

Ein paar Sachen für die Bremse liegen bereit

Porsche 993 Bi Turbo / Rs2 Sättel große Bremse





Porsche 993 Bi Turbo Reibringe 322x32







Die Bremsscheibe(n) für die Hinterachse




Hier nochmal die Sättel der Vorder und Hinterachse mit den Redstuff Keramik Belägen





Noch auf dem Weg sind die neuen Stahlflex Bremsleitungen für vorne und hinten



25.02.2011


Morgends wurden die Sachen für die Hinterachsbremse geklärt . Weiter gings mit der Hosenrohr / Bi-Kat geschichte... ein Teil davon habe ich schon letztes WE geschnitten und die Kanten etwas verkleinert. Vom Kollegen dann mal gepunktet um ihn dann mal unters Auto halten zu können. Im Anschluss mal wieder ein paar Teile abholen... um dann ENDLICH die Hinterachse verbauen zu können.

Also bauen wir die Sache mal zusammen.

Die Hinterachse, die Schräglenker, die Antriebswellen, das Hinterachsgetriebe ...




Stabi




rein mit dem Klotz...




Und passt





Die neuen Abs Leitungen der Hinterachse verlegt...



... und dann angefangen die Bremsleitungen für die Hinterachse zu biegen. Dies hat sich dann doch etwas hingezogen, da ich bewusst die Sachen anders verlegen will als es wohl Serie war....wie es vorher drunter war geht einfach garnicht....



Dann musste ich schon wieder los...
SDi-Driver ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 29.11.2014, 21:11 #9
Benutzerbild von SDi-Driver
Golfumbaufertigsteller
Themenstarter

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
SDi-Driver SDi-Driver ist offline
Golfumbaufertigsteller
Benutzerbild von SDi-Driver

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
Standard

26.02.2011


Da möchte man nur schnell noch was holen, da stellt sich heraus, dass bei VW das großere untere Gummilager für den Stoßdämpfer bei ersatzlos entfallen ist... hab gedacht ich werd nicht mehr.... als durch die Weltgeschichte gefahren um welche aufzutreiben...


Rein mit dem Fahrwerk




Da die neue Bremse noch einen Moment braucht hab ich mal die Übergangsbremse an der Hinterachse montiert. Serie 239er vom Syncro...Beläge DS Performance, die kommen nachher in die Handbremse




Für die Handbremsseile mussten ein paar Modifikationen daher... Sobald die neue Bremse da ist müssen aber trotzdem nochmal ein paar Anpassungen her. Entweder an den Führungsrohren oder auch an den Handbremsseilen.



Nach einigen Test mit der Handbremse konnte man dann in der Luft noch die Antriebswellen mit dem richtigen Drehmoment anziehen (@Ray: THX fürs die ON Demand google Suche am Telefon)... fürn Syncro an der HA hatte ich keine Zahlen im Kopf.


Und dann gings ENDLICH auf die eigenen 4 Räder




Machen wir weiter mit der Bremse.... den neuen Bremspedalclip ins Pedal gedrückt...

(Falls den jemand mal tauschen will, klar gibts den auch ohne Pedal)




... rein mit dem ABS und die Bremsleitungen anschließen...



um dann nahtlos zum Armaturenbrett übergehen zu können

Da gabs für die Heizungsdüsen erstmal neue "Flauschekissen"



Kabelbaum verlegt, Wegfahrsperre verbaut, Oberhaut verschraubt, Beifahrertüte rein...



Bei der Lüftungssteuerung mit den Zügen war dann irgendwie der Wurm drin. Beim letzten Zug ist mir der Arm der Wärmeregulierung gebrochen .... Muss ich mal sehen ob ichnoch eine neue Einheit für mit Klima habe, ich glaube aber nicht.

Jedenfalls hab ich die Sache dann als Zeichen genommen um für diesen Tag die Segel zu streichen.


27.02.2011

Sonntags ging es dann etwas am Motor weiter. Neue Wasserrücklaufleitung gebogen...




Dann mal etwas Maß genommen um die Sache mit dem Hosenrohr abschätzen zu können... Das könnte eine knappe Angelegenheit werden... Grob der obere Teil bis an die Krümmerkante kann bleiben, danach muss alles weg... na mal sehen...

Nach dem Mittagessen gings weiter mit dem Motor.... ZYLINDERKOPFDICHTUNGSWECHSEL, Deckeldichtungswechsel...

Dabei ist mir unter anderem noch aufgefallen, dass die Schraube der Ansaugbrückenstütze oben bei der Brücke abgebrochen ist... das war vor dem Unfall noch nicht .... Lima muss dann mal raus um den Halter zu tauschen...muss beim nächsten Mal gemacht werden, wenn ein neuer Halter da ist bzw die Schraube irgendwie raus geht.





Den ganzen Schmodder mal von den Kolben getupft... ich glaub ich schmeiss den K&N raus...





...brav die Haken machen...







So und nun ist diese leichte Undichtigkeiten hinten rechts hoffentlich weg.

Danach die Leitungen am Kopf und am Turbo wieder montiert...



Danach hab ich wirklich eine geschlagene Stunde alle möglichen Sachen weggeräumt... gibts garnicht was sich da überall ansammelt...

Tjo das wars dann auch schon wieder.

SDI

01.03.2011

- Die erste Testversion der Sattelhalter für die Hinterachse wird fürs Wochenende fertig (THX @ Mister Unbekannt an der Fräse )
- die neuen scharfen Nockenwellen gehen Ende der Woche in den Versand
- Hardyscheibe für die Hinterachse liegt noch zur Abholung bereit


05.03.2011

Ich hab mal den neuen Ölfilterflansch montiert.

Erstmal den alten Anschluss entfernen...die Schrauben sehen noch ok aus, werden aber natürlich trotzdem getauscht. Der Filter scheint den Hauptschlag abbekommen zu haben. Der Gewindebolzen war aber praktisch total lose im Ölfilterflanschgehäuse.




Im Flansch ist das Ventil scheinbar fest verpresst. Aufs erste wüsste ich nicht wie man das ausbauen sollte. Sprich, ist drin weil neu, bleibt dann auch. Das gekaufte lege ich mal auf Lager.

Kann das jemand bestätigen, dass die Ventile nun immer fix sind?





Zusammengebaut...




Der vorder Halter für Motor/Getriebe ist in sich ziemlich verzogen und wird ersetzt. Am neuen Halter muss nun also wieder die Verstärkung angeschweisst werden. In den Halter kommt denke ich diesmal auch noch eine Strebe.

Für den Moment kommt der neue Halter mit kleinen Änderungen so rein.

Alt & Neu





Widmen wir uns der Schaltung. Hier passiert wieder die gleiche Geschichte wie beim alten Golf. Mitteltunnel bearbeiten und von oben 2 Fach verschraubt plus ein weiterer Halter hinten. Die Schaltung war nämlich IMO perfekt so.





Dann lagern wir die Kiste mal neu. (Danke an den Ray für die folgende Hilfe)

Vorne anheben, hinten auf die Rampen...



Dann haben wir die Kardanwelle mal reingehalten und probeweise montiert.... Dafür musste der Stabi raus...




aber irgendwas passte da nicht so wirklich... die Kardanwelle liegt auf dem Stabi auf... Rücksprache gehalten wegen der Achse. Anleitung per Mail bekommen. Oben auf dem Hinterachsgetriebe müssen 2 Löcher gebohrt werden und dann ein Gewinde geschnitten werden um dann die Sache mit zwei M12 Schrauben zusätzlich fixieren zu können... bedeutet, die Hinterachse muss wieder komplett raus... Ich hätte unterm Auto am liebsten losgeschrien wegen der Tatsache, dass die nochmal raus muss aber was hilfts ...

Nach mehreren Pausen den Tag über wegen Zeug organisieren sollte dann wenigstens der Motor rein. Zwischenzeitich hatten wir auch vom Ray einen Bohrer und passenden Gewindeschneider organisiert. VOm Gewinde her passende Schrauben hatte ich noch... also schnell den Motor rein, dann vorne ablassen, Hinterachse ausbauen und gut.... dachten wir... es kam anders.

Beim Einbau wurde dann mein verdacht bestätigt.... Auf der Beifahrerseite passt die Sache mit der Antriebswelle in Vebrindung mit dem Motorhalter nicht mehr... Die Schrauben der Antriebswellen liegen an. Dreht man die Schraube vom Motorhalter etwas rund geht es zwar, aber nur ohne Unterlagschreibe an der Antriebswelle. Ist diese drunter kommt man in den Halter selbst... Also muss ein 3 Arm halter her...

Und wieder kotzt man sich einen ab...von den Sachen, dass man 12 Schrauben bestellt, dann nur 9 drin sind etc mal ganz abgesehen...

der Motor sitzt..



...die Antriebswelle kratzt...





06.03.2011


Sonntags habe ich nurnoch den Motorkabelbaum eingebaut, die Lichtmaschine ausgebaut um den Ansaugbrückenhalter entfernen zu können...




...die Front mal provisorisch angeschraubt, Leitungen für bezüglich Wasser und Öl zurechtgeschnitten um diese aufs schweissen vorzubereiten.

Danach war nurnoch aufräumen angesagt und ein bisschen arg frustriert das Tor danach zu schließen...

Abends dann noch eine Bestellung an VW rausgeschickt für die fehlenden Teile bzw den Motorhalter und sonst noch einiges... (wo ich bis 15.03.2011 noch keine Rückmeldung bekommen habe...mal sehen ob die Sachen am Wochenende da sind.)

Die Bremssattelhaltermusterstücke sind soweit im Rohzustand fertig und müssen nun mal am Auto angehalten / montiert werden um noch 1-2 Sachen zu fixieren.

joah


19.03.2011

Samstag Nachmittag hatte ich ein bisschen Zeit. Hier ein paar Teile die angekommen sind.



Der neue Wasserkühler in einer verstärkten Ausführung




Bei den Flexrohren habe ich doch nochmal die HD Version nachbestellt. Sicher ist sicher

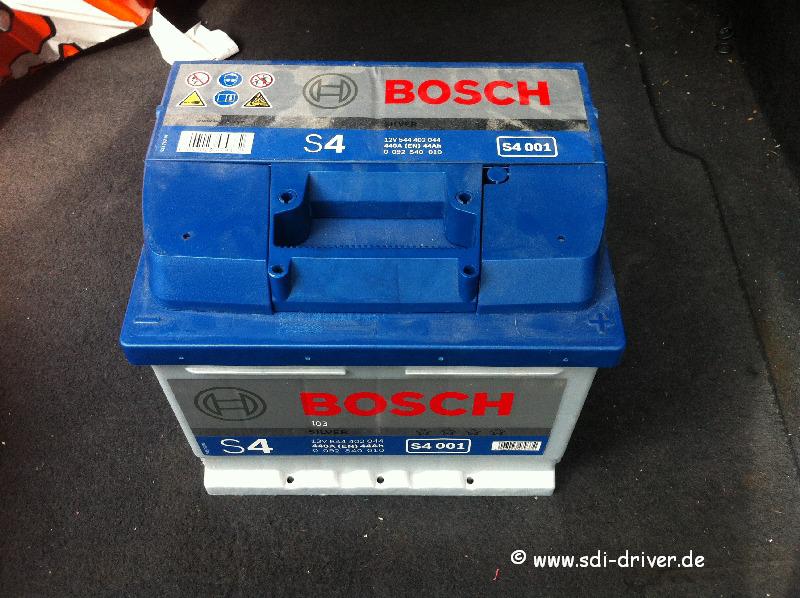

Eine Batteriekonsole. Das Oberteil kommt noch..



Noch angekommen sind

- 10 Liter Mobil1 0w40
- 2,5 Liter TAF-X75W90
- die neuen scharfen Nockenwellen


Hier die beiden Halter im Vergleich





Verbaut sieht es dann so aus. Nun hat die Antriebswelle deutlich mehr Platz, auch der Gummibalg hat viel Luft.




Mal wieder den Wagen umlagern und die Hinterachse abkabeln, lösen und raus damit

Und hier der Grund warum die Hinterachse wieder komplett raus musste.




2 Löcher in die Haldex bohren, Gewinde schneiden, Haldex ausrichten und verschrauben.



Danach wieder rein mit dem guten Stück... Es wird schon langsam zur Routine ... Hoffen wir, dass sie nun mal eine Weile drin bleiben kann.

Den hinteren Teil der Kardanwelle eingebaut. Der vordere Teil geht mit der Hardyscheibe so nicht rein....ggggrrr... Entweder nochmal umheben oder erst auf einer Grube / Bühne hoffentlich einsetzen. Wenn das nicht klappt k*tz ich.

Und ja, ich hab die Kardanwelle markiert

Der Wagen steht nun wieder auf seinen eigenen Rädern.

Das wars dann auch schon wieder gewesen.

SDI
SDi-Driver ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 29.11.2014, 21:12 #10
Benutzerbild von SDi-Driver
Golfumbaufertigsteller
Themenstarter

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
SDi-Driver SDi-Driver ist offline
Golfumbaufertigsteller
Benutzerbild von SDi-Driver

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
Standard

26.03.2011

So wirklich vorwärts ging es an diesem WE irgendwie nicht ...

Morgens diverse Sachen erledigt, dann Teile abgeholt




Da der Auspuff bzw der Endschalldämpfer so nicht passt wurde dieser gekürzt. Freihand mit dem Plasmaschneider ist so ne Sache ... aber macht Spass






Nachdem dann der halbe Tag schon erledigt war ging es mal an den Wagen... 2 Verkleidungen verbaut, etwas umgeräumt und dann an die Hinterachsbremse begeben.

Der erste Halterentwurf passt so noch nicht. Ich habe dann hier und da etwas abgetragen, unterleg, Markierungen gemacht etc um genug Daten liefern zu können, damit in der nächsten Version der Halter eher sitzt. Ganz normale Evolution eben .

Nur mit der Scheibe und dem Sattel sah dies an der HINTERACHSE dann so aus:



Im Vergleich mit der Serien 239er Scheibe vom Syncro




27.03.2011


So, den Halter neu ausgerichtet und diesmal die Markierungen auch gemerkt , mit nem Kollegen die Sache gepunktet. Am Auto montiert und schon sah die Sache ganz gut aus

Leider hatte ich die Digitalkamera daheim vergessen....daher nur runtergerechnete Handybilder (800x600 kommt das einfach scheisse rüber)...

beide Sättel mit der Scheibe aber ohne Handbremsbeläge...




Drauf mit der Felge



Da ist noch Platz



Und noch ein paar Ansichten






Handbremsseil ist nur lose verlegt




Ich finds fett. Nun gehen die wirklich grob gemachten Sachen (Platte angepunktet etc...) wieder zum Fräser.

Ich finds schon richtig fett

Im Anschluss habe ich nurnoch einen Platz für die Batterie gesucht. Falls doch keine Klima einzug halten würde, wäre auf der Beifahrerseite ein Platz, mit Klima könnte die Batterie vor dem Vorderrad einen Platz finden.

Der Auspuff kann noch etwas gekürzt werden. Das mehr Material hineinstopfen, möglichst eng und dann die Kammer verschließen.

Die Bremse für die Vorderachse verschiebt sich leider etwas. Neuer Liefertermin ist nun ~ KW14/15.

31.03.2011

Gekauft:

- 50mm? Stromkabel
- Sicherungshalter
- Ösen
- 2 Kammer Scheinwerfer weiss
- weisse Blinker vorne (sieht man oben in dem VW Kasten...hatte ich vergessen )
- Samco gekauft
- 76mm HD Flexstück


Wischwasser muss ich noch nen Platz suchen. Batterie wird dann, wenn im Heck, wohl in die Reserveradwanne wandern, wäre der tiefste Punkt. Oben müsste ich den wirklich ncoh wie neuen Teppich vom Kofferaum zerschneiden. Bedenkt man, dass die Sachen, gerade in diesem Zustand, sehr selten sind, versuche ich dies zu umgehen.


Die Bremse der Vorderachse macht auch Fortschritte und wird wohl pünktlich für den nächsten "Schraubertermin" da sein .
Die Bremssattelhalter der Hinterachse sind dann eventuell auch in der nächsten Fassung soweit .

Das 76mm Flexstück ist schon da, in 150 mm aber eigentlich auch noch nen Stück zu lang, mal sehen ob doch ein 100mm gebraucht wird.

15.04.2011

Abends war ich mal wieder im Lande und hatte ein paar Stunden...Diverse Sachen sind angekommen. Dabei sind Teile falsch geliefert worden, andere wurden aus dem Paket geklaut und das Paket danach wieder verschlossen... ich hätte da irgendwie ko**en können...

Ich bin dann mit den Teilen für die Bremse vorne zum Wagen um zu sehen wieviel MM Spurplatten benötigt werden damit es passt.

Die Einzelteile





Ich weiss, ist die rechte Bremsscheibe, für den Test reichts...




Halter montiert




Damit die Porsche Sättel richtig montiert werden können müssen die Verbindungsleitung und die Entlüftungsnippel von der Seite getauscht werden, damit der kleine Kolben beim Eintritt und der große Kolben beim Austritt ist






Richtig montiert





Montiert schaut das schonmal nicht schlecht aus.





Abstand Reibring bis Sattelkante




Benötigt werden mindestens 4mm bei TD PR 1.2 7,5x17 ET35







15.04.2011

Morgens ging es mal wieder auf Teilejagd... Spurplatten, Teile bei Audi und anderen...auch mal nicht nur für den Golf (Zündkerzen).
Ergebnis war, dass zwar Spurplatten da waren aber keine Schrauben dafür.

Zündkerzenwechsel also auf die Woche verschoben, falls mal Zeit ist.


Den Hazet Zündkerzenschlüssel den ich in einer bestimmten Ausführung gebraucht hätte gabs auch nicht auf Lager... grmmpf...

Naja... gabs nur einen Wechsel auf die Sommerreifen / Sommerfelgen..




Weiter gehts mit der Bremse am Golf.... Topf von Reibring lösen..





fertig montiert






Die richtige Scheibe montiert, Stahlflex angeschlossen und alle Komponenten mit dem richtigen Drehmoment angezogen.




Hier noch ein paar Gewichte:


Sattel 993 BT



322x32 Porsche Reibring mit Töpfen aus Stahl für G3 Plusachse .




Team Dynamics Pro Race 1.2 7,5x17 ET35 (~8 KG) mit 215/40R17 Hankook RS2 (~11 kG)



Das wars dann schon wieder, gegen ~17:30 wurden "die Zelte abgebaut"...


SDI




SDi-Driver ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 29.11.2014, 21:15 #11
Benutzerbild von SDi-Driver
Golfumbaufertigsteller
Themenstarter

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
SDi-Driver SDi-Driver ist offline
Golfumbaufertigsteller
Benutzerbild von SDi-Driver

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
Standard

29.04.2011

Die Spurplatten (10mm) sind angekommen...






Somit konnte man den Wagen mal aus der Garage schieben

Vorne ist massig Platz zur Bremse (Felge ET37 + 10mm Platten... minimum 4mm Platten)...10 sollten es wegen dem Fahrwerk aber sein.






...aber an der Hinterachse braucht es mindestens noch 5 eher 10mm mehr pro Seite, da der Reifen sonst gegen den unteren Teller vom Gewindefahrwerk kommt. So geht es, der Wagen ist aber auf maximum nach oben gedreht... drehe ich ihn runter wird es einfach zu knapp, da die Felge Richtung dämpfer "kippt".... naja schauen wir später..




Erstmal die Räder auf der rechten Seite auch gewechselt.... kaum draussen schon kommt die riesen Wolke und es gab Platzregen...harg.




Im Regen dann den Wagen in die Garage geschoben...man war der Gripp schlecht...





Widmen wir uns der Kardanwelle...bzw. dem vorderen Teil der verdammt nochmal auch rein sollte..

Neue Hardyscheibe



Irgendwann ging die Welle dann mal in einem Winkel übers Lenkgetriebe...




Anschließend die Kardanwelle angezogen und promt den Hitzeschutz vergessen.... alles wieder raus *HURG*... wenigstens die Welle nur aufs Lenkgetriebe legen müssen, soweit geht das ja schnell...

Hitzeschutz vorne (über der Welle) dran... Alles verschraubt und hinteren Hitzeschutz (unter der hinteren Welle) montiert...



Spät angekommen wars nun zu spät.... ich lag noch eine Weile unterm Auto und hab mir ein paar Gedanken um die Auspuffanlage gemacht und ein paar Teile ausgepackt und drunter gehalten



30.04.2011

Der Ray hat eine neue Gasflasche mit Füllung (Preis ist immer wieder irre von dem Zeug) besorgt ... THX ...Dann noch das Schweissgerät verladen, einige Sachen gepackt um dann zum Wagen zu fahren.

Dort haben wir uns dann mal an die ersten Schritte vom Hosenrohr gemacht... da es dort ordentlich eng zugeht brauchten wir 2-3 Anläufe. Entgegen der eigentlichen Planung ist nun doch kurz nach der Kurve um den Krümmer ein 76mm FHD Flexstück reingekommen. Die Ausrichtung, damit die Geschichte weder am Motorlager, Krümmer oder sonst wo anliegt kostet 1-2 Nerven... da hatten wir die Position und dann reiss ich beim herausnehmen den Schweisspunkt ab... HAAAAARG... nochmal gemacht, 1-2 kräftige Punkte angebracht. Dann steht man aber noch immer kurz unterm Krümmer und weit vor dem Lenkgetriebe. Ein Rohr mit Kurve mm für mm geschnitten bis es gepasst hat und nicht zu lang war, denn dann hat man es nicht mehr raus bzw rein bekommen...So klappt es, wenn man es etwas verdreht und unten jemand dank dem Flexstück das Rohr zur Seite drückt. Sobald es montiert ist liegt es wie es soll.

Im nächsten Schritt die normalen Flexstücke vom Kat getrennt und die HD Flexstücke eingesetzt... drunter gehalten... huh.... arg optimistisch, das wird zu lang... also wieder alles ab und das Y Rohr direkt auf die Kats gesetzt.






Schaute schon gut aus, nur wie die Sache nun dran anbringen. Flansch ist zuviel, V-Band ggf auch, zu wenig Platz. Länger darf das Rohr auch nicht sein... grrr...

Da sich der Hunger breit machte sind wir kurz Zeug zum Grillen kaufen gegangen... Der Ray hat gegrillt...



ich habe eine provisorische Muffe aus einem Stück Rohr geschnitten... dann haben wir die Sache grob drunter gemacht..




So könnte es klappen, wenn die Schelle schön flach ist. Die Auspuffanlage im Mitteltunnel an 2 weiteren Punkten aufhänge damit diese nicht aus der Muffe rutscht und das Hosenrohr genug Abstand zur Hardyscheibe behält (Bewegung durch Flexstück).

01.05.2011

Sonntag Mittag hab ich mich noch ein wenig um diverse Kleinigkeiten gekümmert. Die Front zusammengebaut, Kühler eingesetzt, Kabel gezogen, Wasserkasten zusammengesteckt, die Leitungen für die Serve geschnitten und verlegt...einige Sachen probiert. Das wars dann aber auch gewesen.






Abends habe ich dann ein paar Schellen, 76er und 70mm Muffen und ein paar Sachen für den Benz bestellt.


06.05.2011

Ein Paket was extra per Nachname bestellt war ging an eine falsche Adresse. Der Jogi kommt laut Schein erst Montag wieder... super, da kann ichs nicht mehr gebrauchen....harg...

Also auf eine Runde die beiden Tanks füllen und auf ein paar Sachen abholen. Dann noch schnell wo eine Händleranmeldung gemacht und in den letzten 5 Minuten dort die benötigten Teile gekauft, wenn auch, da das Paket ja Montag kommt, doppelt.

Abends ging es dann weiter an den Abgang Hosenrohr zu den Kats. Die Muffe installiert, den Kat ausgerichtet, den ersten Schalldämpfer montiert und dann einige Anpassungen vorgenommen. Bis der Winkel richtig gestimmt hat verging ein bisschen Zeit aber irgendwann hat es ganz gut ausgesehen. Da wars dann allerdings auch schon fast wieder die Zeit, wo man lieber nicht die Flex auspacken sollte. Ich lag noch eine Weile unterm Auto und machte mir hier und da ein paar Gedanken wie man wo etwas verlegen könnte.

Stand an diesem Abend war also, dass Hosenrohr, Kats, erster Dämpfer sprich Abschluss Mitteltunnel grob stimmten.


07.05.2011

Weiter gehts, der Auspuff ruft. Winkelstücke versucht, mm für mm an die richtige Länge angenähert. Nun konnte der zweite Dämpfer montiert werden. Soweit sah dies dann schon mal ganz gut aus. Der Dämpfer hatte sowieso einen geweiteten Anschluss auf einer Seite, dieser war am Dämpfereingang. Um die Verstellung im hinteren Bereich aber etwas besser gestalten zu können gab es auch noch einen geweiteten Anschluss am Ausgang. Den Winkel markiert, Auspuff ausgebaut, den zweiten Dämpfer an das Hintere Rohr gepunktet und anschließend direkt am Dämpfer wieder abgeschnitten um den geweiten Ausgang anzupunkten (welchen ich erfolgreich 2 mal abgerissen habe.... TSTSS... mit mehr Punkten hat es schließlich gehalten.

Nun konnte man sich der krischen Stelle widmen, dem Bereich Hinterachse über Antriebswelle unter Träger zu Endschalldämpfer. Den ersten Teil hatte ich ja nun schon bis in etwa Höhe Hinterachsträger. Nach einigen Versuchen war dann auch der richtige Winkel für zur Antriebswelle gefunden...Markierungen gesetzt, Bogen wieder ausgebaut, gepunktet.... Super... nun komm ich damit nicht mehr rein um über die Achse zu gehen. Dieses Spiel wiederholte sich noch 2-3 mal bis auch hier die richtige Form gefunden war. Nun hatte man eine Art "TDI Style" Auspuff über die Antriebswelle.... wenig Hilfreich da die Geschichte ja noch in den Endschalldämpfer musste. Somit nun an den Endschalldämpfer gemacht um diesen montieren zu können.



Auspuffgummis für den Endschalldämpfer montiert und anschließen im Keller die Edelstahlstange mit ordentliche Hitze zum Glühen gebracht und mit einer Rohrzange in den richtigen Winkel gebogen, da der Halter sonst gegen den Tank bzw. dessen Hitzeschutz kommt. Einen weiteren Winkel, diesmal im 90 Grad Winkel für die andere Seite (Aussenseite) gebogen, soweit kein Thema.

Den ESD grob ausgerichtet und die Markierungen gesetzt um anschließend die Halter zu punkten. Nun Saß der Endschalldämpfer wie er sollte.


Um die Richtung von Rohrbogen zum Endschalldämpfer ordentlich hin zu bekommen musste die Muffe am Endschalldämpfer ebenfalls entfernt und im Winkel geändert werden. Da nun absehbar war wo der Endschalldämpfer sitzt konnte ich das Achsrohr nochmal anpassen. Im Zwischenraum Antriebswelle zu Schräglenker sind in etwa 10-13 cm Platz, also Markierungen gesetzt damit hier später eine weitere Muffe inkl Schelle Platz finden konnte. Da die Geschichte nun aber arg "instabil" war gab es einige Fixierungen an der Anlage, wo defintiv kein Spielraum mehr sein muss. Also Auspuff wieder ganze raus, hier und ein Schweisspunkt plus Positionsmarkierungen.



Wieder eingebaut brauchste es also zwischen Achsrohr und Endschalldämpfer eine Art "S Rohr" zur Verbindung. Da an den Achsbogen nichts mehr dran durfte, da er sonst nicht mehr einzubauen, bzw auszubauen wäre (wenn man im Auto anpunkten würde) musste es die besagte Muffe am S Rohr geben. Wir haben also eine Muffe am Endschalldämpfer selbst im Winkel ~ 45 Grad, dann das S-Rohr mit Muffe zum Achsbogen. Geschnitten, gepunktet, eingebaut... schaut gut aus.





Die gesamte Anlage benötigte aber unbedingt noch weitere Halter. Dafür ging ich mit einer kurzen und einer sehr langen Strebe an die beiden originalen Auspuffgummiplätze. Gummis eingebaut, Stangen grob gepunktet und den ersten Haltebock entfernt. Schon besser aber noch immer nicht genug. In Höhe Teilung Kardanwelle / Schalterturm habe ich den massivem Verschraubungspunkt Hitzeblech an Kardanwellenhalter benutzt um ein weiteres Auspuffgummi in Länge Tunnelrichtung zu plazieren. Dafür eine weitere Haltestande an die Anlage gepunktet. Nun hier ging mir leider die Edelstahlstange aus. Ich hatte ja nur 1 Meter für Auspuffhalterungen gekauft ....

Die Anlage nochmals ausgebaut und die Sachen etwas stabiler nachgepunktet, den Endschalldämpfer an der Rückseite mittels zweier Bleche grob verschlossen (danke an den Ray, der diese die Woche über gemacht hatte ). Leider hab ich mir an einer Stelle beim "rumschieben" einen auf dem Boden liegenden Schweissdraht durch den Schuh in den Fuss gerammt. Für eine Sekunde nur gedacht was da plötzlich so schmerzt...den Fuß gedreht und nurnoch die Spitze gesehen und ca 2-3 cm aus dem Fuß gezogen... Ein absolut unschönes Gefühl....Nunja...Humpelt die gesamte Geschichte nochmals unters Auto gebaut und ohne Böcke hängen lassen. Durch das Flexstück im Hosenrohr braucht es vorne noch eine weitere Strebe um den Kurs zu halten. Das Auspuffgummi wird denke ich an der Achse einzug halten. Dann sollten aber eigentlich alle Sachen gestützt sein und nicht zu sehr aus dem Ruder laufen.

Anschließend die Anlage mal wieder ausgebaut. So schaut die Geschichte ohne Endrohre dann mal gepunktet aus.



Da der Fuß nervte, ich auch bei der Hitze übern Tag bis Abends ziemlich alle war, hab ich nurnoch Essen abgeholt und gegen 22 Uhr Feierabend gemacht.

08.05.2011

Mit lädiertem Gasfuß den Benz Richtung Golf gestreichelt .... um dann für ca 10 Minuten auf dem Fahrersitz im Golf platz zu nehmen .

...danach das 50? Kabel durch die Spritzwand gezogen, die ZE nochmal aushängen müssen um das Kabel sauber verlegen zu können bis es schließlich im Kofferaum angekommen war. Die neuen Massekabel gabs dann zunächst vorne... ein weiteres kommt noch an eine andere Stelle... Sicher ist sicher.




Anschließend den Sicherungshalter mit einer ANL Sicherung bestück und ins Kabel integriert, das Massekabel an der Gurtrollenbefestigung verschraubt.

Danke an dieser Stelle noch an den Ray, der unter der Woche den neuen Gaszug wieder auf die erforderliche länge gekürzt hat.



Also kurz den Gaszug eingebaut und eingestellt, die Schaltseile befestigt und angeschlossen, das Hosenrohr ausgebaut..




Dann noch diverse Verkabelungen vorgenommen, Sicherung Spritpumpe gezogen, die Batterie angeschlossen, auf Kabelbrand geachtet, nix gefunden und den Anlasser betätigt


Video 08.05.2011 (rechte Maustaste -> Speichern unter)

Anschließend aufgeräumt, meinem Kumpel die Teile gebracht der diese unter der Woche für mich Vollverschweisst (DANKE ) und mich auf den Weg gemacht....

Des wars

SDI
SDi-Driver ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 29.11.2014, 21:19 #12
Benutzerbild von SDi-Driver
Golfumbaufertigsteller
Themenstarter

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
SDi-Driver SDi-Driver ist offline
Golfumbaufertigsteller
Benutzerbild von SDi-Driver

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
Standard

13.05.2011

Ich hab die Auspuffanlage und die Leitungsanschlusse WIG geschweisst von meinem Kumpel geholt. Danke an dieser Stelle fürs "WIGGEN"


14.05.2011

Morgens ist mir aufgefallen, dass ich die Ölrücklaufleitung vollkommen vergessen habe zu bauen ... F*ck...

Naja... die Wasserrücklaufleitung für den Turbolader im momentanen Status verlegt. Das Alurohr wird noch mit 2 Y Stücken versehen um die Zusatzwasserpumpe integrieren zu können. Somit ist die Pumpe kein Hinterniss im Rücklauf, falls das Relais abraucht und die Pumpe steht. So mal der Gedanke .

Die Einzelteile der Wasserrücklaufleitung... Teflonschlauch mit Stahlflex auf die richtige Länge gekürzt



die Leitung




Nun die Teflonleitung für den Wasserzulauf vom Turbo mit dem Anschluss versehen und die Sache eingebaut, Hosenrohr eingebaut und dann die Leitungslänge bis zum Anschluss über dem Motorhalter gemessen.

Die Leitung geschnitten, verschraubt und eingebaut. Passt echt perfekt ohne Spannung ... Kein Bild von gemacht ...

damit die Geschichte am Hosenrohr nach dem Flexstück richtig passt musste nun die Auspuffanlage drunter. Diese hat sich, wie üblich, beim Schweissen hier und da noch etwas anders gezogen. Teilweise zum Vorteil, bei den Haltern am ESD und am VSD nach den Kats aber zum Nachteil. Am Endschalldämpfer kommt die Anlage nun ein Stück zu hoch (~1-2 cm) wodurch die Anlage am Querträger ansteht. Daher habe ich einen Halter am ESD umgebogen... auf der anderen Seite hab ich den Halter dann erfolgreich in der Mitte abgerissen (habs zu gut gemeint mit dem Schweissnacht glatt machen ). In gleicher Position wieder das Endstück angeheftet steht der ESD schief und noch immer zu hoch... Also wieder ab mit der Geschichte und minimal tiefer gesetzt... Reichte aber noch nicht ganz...also ein weiteres Stück tiefer... nun gehts knapp. Ich denke da werde ich nochmal dran müssen...

Den vorder Halter ebenfalls gebogen, da dieser vollverschweisst und aus einem Stück ist, kein Thema ... Die Anlage in die hinteren Auspuffgummis gesetzt und die Muffe ans Hosenrohr angeschlossen und mit den neuen 76mm Edelstahlschellen verbaut... ok die Dinger sind verdammt teuer aber wunderbar und diese sollte nicht nach 2 Jahren aussehen wie bei der Titanic gelagert.

Was soll ich sagen... an der Hardyscheibe ist Platz, zum Lenkgetriebe auch. Im Mitteltunnel wird es am Auspuffblech wohl Kontakt geben. Hier muss der mittlere Halter nochmal ein paar MM nach unten aber sonst ist der geplante vordere Halter an der Muffe nicht nötig. Die Schellen angezogen...die Sache hängt gut. Muss man sehen wie die Anlage im warmen Zustand liegt.

Arbeiten sind also notwendig:

- Mittlerer Auspuffhalter ggf 0,5cm tiefer biegen
- Endschalldämpfer ausrichten damit er 0,5 cm tiefer kommt da sich die neuen Auspuffgummis auch noch einige MM setzen werden.


Zitat:
Komplettanlage Golf 3 Syncro / 4Motion

Falls an dieser Stelle jemand Interesse an einer Komplettanlage Golf 3 Syncro / 4Motion in 70mm hat (ggf später auch 76mm), bitte eine kurze Meldung an mich machen. Ich überlege gerade, nachdem mein Prototyp der Anlage ordentlich sitzt und in Betrieb geht, eine Kleinserie bei einem Hersteller anfertigen zu lassen. (~ 10 Stück also 10 Leute bräuchte man aber dafür).
Nun denn, jetzt konnte ich mich um die Ölrücklaufleitung kümmern, wie man diese verlegen könnte etc. Ich habe da eine gefühlte Ewigkeit gebraucht... keine Ahnung was da los war bzw. warum das momentan alles so lange dauert und ich gefühlt an einem Wochenende praktisch nicht voran komme...

Bei der Leitung habe ich mich dafür entschieden links neben der Kardanwelle nach unten zu gehen. Auf der rechten Seite müsste man eher wieder eine Metallleitung biegen und dann im unteren Teil ein flexibles Element einbringe. Ggf mal für später überlegen.

Zunächst oben den Flansch geschnitten und das Edelstahlgewinde angepunktet...Der richtige Winkel hat mal wieder einen Moment gedauert, da die Wasserrücklaufleitung unmittelbar dort in der Nähe ist.

die gepunktete Rücklaufleitung fertig zusammen, hier ohne Hosenrohr.




Die Benzinleitungen mit Schellen versehen, die Ölvorlaufleitung vom Turbo mit einer Halterung an der Ansaugbrücke versehen (Original Gaszughalter Golf 4 ). Somit liegt die Leitung nicht mehr auf dem Zylinderkopf auf. Der Gaszug hat den gleichen Halter bekommen .

Teilenummer: N 104 200 01






Danach folgte noch der Einbau der Lichtmaschine und des Keilriemens und der Ansaugbrückenhalter (für den 2. Montagepunkte muss die Brücke nochmal ab).

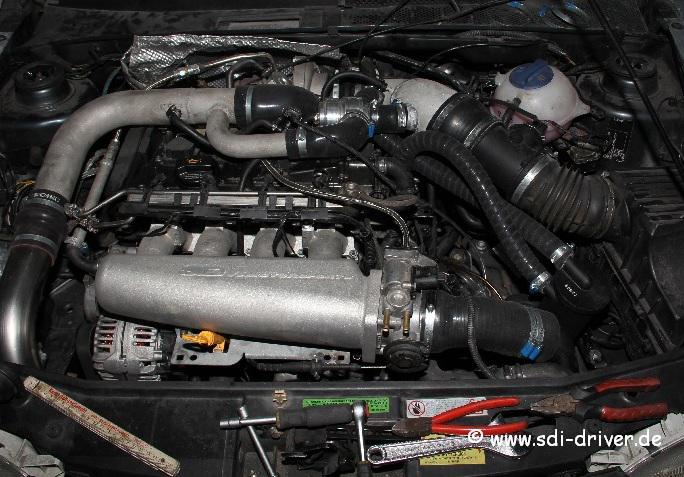

So schauts dann momentan aus.




15.05.2011

Sonntag morgen hatte ich nochmal eine Stunde Zeit. Diese habe ich genutzt um den Stoßstangenträger und die Frontmaske an 1-2 Kontaktpunkten zu bearbeiten. Die Stoßstange habe ich ebenfalls bearbeitet, es mussten die beiden äußeren Kiemen entfernt werden. Die nächsten Kiemen musste nur auf der Rückseite etwas verkürzt werden. Somit bleibt die Stoßstange in ihrer Form.

Das wars dann auch schon wieder fürs Wochenende, da ich dann direkt wieder auf die Bahn musste / wollte.

Der erste Startversuch dauert also noch


20.05.2011

Weiter gehts... Die Ölrücklaufleitungen ist nun fertig mit WIG geschweisst. Wie zu erwarten war haben sich die Flächen natürlich etwas verzogen, also erstmal die Dichtflächen mit der Feile plan geschliffen und dann zum Auto gefahren.

So wirklich gefällt mir die Sache so aber nicht, durchs Schweissen hat sich der Winkel nochmal um ein paar Grad geändert, unten bei der Kardanwelle ist es mir nun zu knapp, falls man mal richtig startet.... Da werde ich denke ich wieder eine Edelstahlleitungen biegen welche bis über die Kardanwelle führt und dann mit dem Schlauch weitergehen.

Sonst einiges angeschlossen, den Motor mit Wasser und Öl befüllt, Sonden eingeschraubt und angeschlossen, Tacho verbaut.



Neue Haltesterne für die Hitzeschutzbleche angebracht und dann wars das auch wieder gewesen.



21.05.2011

Die Batterie angeklemmt, georgelt...Öldruck da...Düsen angeschlossen...georgelt, nix...Ach...hups... das Steuergerät ...Ding



Video 21.05.2011 (rechte Maustaste -> Speichern unter)



- Den Gaszug doch nochmal nachstellen, damit das Standgas bei 900 bleibt.
- Ich hatte ganz vergessen wie laut das Einmassenschwungrad beim 4 Zylinder klingt
- Sonst soweit schon einmal gut.

Machen wir mal weiter...

Ich habe die Leitung der Allradsteuerung mit der Haldexleitung verbunden. Ich bin über den Serienzugang gegangen, welcher um ein paar MM vergrößert werden musste, sonst hätte der Stecker nicht durchgepasst.

Hier die Leitung:



Danach den Benzinfilterhalter demontiert, den Benzinfilter gewechselt...




...und dann den Zusatzbenzinpumpenhalter mit Pumpe montiert, neue Schläuche angefertigt, angeschlossen. DONE.

Die Stromleitung für die Zusatzbenzinpumpe muss ich allerdings noch ziehen.

Die Heckklappe und Rückleuchten verkabelt. In die Heckklappe muss noch ein Satz Leitungen gezogen werden aber sonst passt es dort für den Moment.

Nun konnte der Wagen wieder zurück auf den Boden und raus ins Freie, damit ich in der Garage mal etwas Ordnung machen konnte




..kurzes Shooting






Dieses gefällt mir ganz gut





Im Kofferaum schaut es noch etwas wüst aus



Anschließend 2,5 Stunden in der Garage geräumt, Schrott weggebracht etc...



Zurück mit dem Wagen in die Garage und heute mal vorzeitig Feierabend gemacht. Nur Frühstück hält nicht den ganzen Tag, auf zum Schwenken bei den Kumpels
SDi-Driver ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 29.11.2014, 21:19 #13
Benutzerbild von SDi-Driver
Golfumbaufertigsteller
Themenstarter

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
SDi-Driver SDi-Driver ist offline
Golfumbaufertigsteller
Benutzerbild von SDi-Driver

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
Standard

22.05.2011


Tja... morgens dezent verschlafen, also ging es erst gegen Nachmittag am Auto weiter ...

Es gab neue original VW Türöffner vom Golf 4 Cabrio




Einige Leitungen für die Zusatzanzeigen gezogen und Richtung Mitteltunnel verlegt...





Leitungen für die Abgasklappensteuerung gezogen...hier die neue, kleinere Fassung der Abgasklappensteuerung



Leider hatte ich das falsche Handschuhfach mitgenommen, daher hier ohne Verkleidung....



Gehen wir nun weiter... im Keller die alten Türen ausgebuddel, Verkleidungen demontiert und ei Beifahrertür ans Auto gebracht um die elektrischen Fensterheber und die ZV mit Kabelbaum umbauen zu können.

Die Sachen aus der alten Tür ausgebaut...



..und in die neue Tür eingesetzt, Kabelbaum angeschlossen, Schlüssel gedreht, Scheibe eingestellt. Funktioniert .

Anschließens noch die elektrischen Aussenspiegel montiert...An dieser Stelle war dann aber auch Schluss, denn ich musste wieder auf die Autobahn.

Die andere Seite sollte etwas schneller klappen, im Innenraum müssen die Gurte noch montiert werden, die Leitung für die Zusatzbenzinpumpe gezogen werden, ein Leitungspäärchen für die Heckklappe, die Allradsteuerung in die Mittelkonsole setzen und verkabeln und an der ZE nochmal Hand anlegen, da die Benzinpumpe gerade noch macht was sie möchte.

Die hintere Bremsanlage sollte bald auch mal bereit für eine weitere Probemontage sein, für den Übergang liegt aber die normale Bremse bereit.

Im Motorraum werde ich den Luftfilterkasten nochmal bearbeiten, mehrere Kabelbrüche am Lichtmaschinenkabelsatz richten...sobald die Sache gegessen ist muss das Ansaugrohr nochmal raus um gestrahlt und Pulverbeschichtet zu werden, aktuell schaut dieses arg mitgenommen aus. Der Ventildeckel dank Unfalldreck, Steinen und Motorkran ebenfalls.

27.05.2011

Viel Zeit war leider nicht. Ich habe ein Rohr für die Ölrücklaufleitung um das Getriebe herum bis über die Kardanwelle gebogen. Ab dort geht es dann mit dem gekürzten Teflonschlauch weiter an den Ölabgang beim Lader.




Auf der Beifahrerseite habe ich nun auch die elektrischen Fensterheber, ZV, Türgriffe und Spiegel verbaut.



Das wars dann auch.


04.06.2011

Samstag morgen war ich wieder einige Teile besorgen. Unter anderem die Dichtungen für die Nockenwellen, Kettenspanner, diverse Schrauben, Stecker und Leitungen. Einige nun verwendete Sachen lagen auch schon seit Wochen bereit und sind nun zum Einsatz gekommen.


Damit die Zusatzbenzinpumpe auch ihren Dienst tun kann habe ich die Stromversorgung verlegt. Das Zusatzbenzinpumpenrelais findet dann noch irgendwie seinen richtigen Platz. Vorne am Sicherungskasten ist so schon viel zu wenig Platz und nervt mich jedes Mal aufs neue, daher wird es wohl im Kofferaum einzug halten. Mehrere Sicherungskästen bin ich vom Benz ja nun schon gewohnt...

Anschließend den Fahrersitz ausgebaut und die ASM AC II H-Gurte mit Rollen verbaut, an die Sitze geschraubt. Die alten Gurtschlösser an den Sitzen kommen raus, sobald der Wagen aus der Garage kann.



Danach ging es an den Kabelbaum im Heck bzw um den der Heckklappe. Dafür gab es diverse Leitungen,Taster, einen E-Motor... Leider fehlten die richtigen Stecker für den E-Motor und den Taster.



Für die Leitungen durchzuziehen sollte man sich einen isolierten Draht besorgen und dann jeweils von der Durchführung für die Heckscheibenheizung nach oben nach unten die Leitung mittels des Drahts durchziehen. Dabei bei den Tüllen der Heckklappe aufpassen, dass diese beim durchziehen nicht beschädigt werden. Für den Weg Heckklappenkante bis Rückleuchte wieder mit Draht die Führung übernehmen. Geht einfach schneller und besser. Als Tipp nebenher



Wegen anderer, wichtigerer Dinge musste ich dann weg.


05.06.2011


Sonntag Nachmittag hab ich mich dann ein wenig am Auto ablenken können. Weiter ging es an der Heckklappe.

Der Motor für die Heckklappenentriegelung



Etwas probiert, ein Blech zugeschnitten (Danke @Ray fürs Material) und in die Klappe eingebaut. Wie gesagt es fehlt noch der Stecker, und auf diesem Bild eine Schraube



Den Taster auch mal getestet, klappt.

Da durch die H-Gurte die alten Gurte nicht mehr benötigt werden, wurden die normalen Gurte und Gurtschlösser, Gurtpatronen etc ausgebaut. Anschließend konnten dann diverse Verkleidungen im Innenraum und Heck wieder verbaut werden.



Für die Digitalanzeigen wurde die Ladedruckleitung bis zur Mittelkonsole verlegt. Ebenfalls verlegt wurde der Kabelbaum für die Allradsteuerung, eine Leitung für den linken Gurten und die Leitung für die Heckklappenentriegelung.

Leider ging mir das Leitungsmaterial aus daher musste die Leitung für den 2. Gurt aufs nächste Mal verschoben werden. In der Zwischenzeit hat der Ray für mich in der Handbremskonsole mit dem Dremel Platz für den Taster geschaffen. Schaut richtig gut aus , Bilder sobald es im Wagen verbaut ist.

Die Schaltkonsole ist soweit auch bereit. Den linken Scheinwerfer konnte ich bereits verbauen, dieser hat als einer von vier (!) den Transport überlebt, bei allen anderen sind die innere Haltenasen gebrochen....

Tja und dann wars das auch schon wieder.

Am Mercedes habe ich unter der Woche bereits die Anhängerkupplung verbaut aber dazu mehr im Topic vom Benz. Der Führerschein dafür wird dann auch ASAP nachgezogen.

11.06.2011

Soviel ist nicht passiert. Ich hab diverse Sachen im Innenraum erledigt, weiter Kabel verlegt.

Weiter ging es auch mit der Bremse. Die Halter montiert. Passt. Damit die Sättel richtig montiert sind (kleiner Kolben Scheibeneingang, großer Scheibenausgang) müssen die Sättel und Leitungen gedreht werden. Es kam wie es kommen musste, eine Verbindungsleitung war so fest, dass die Schraube rund ging. Beim Ray haben wir die Leitung abgeschnitten und eine 9er Null drüber geklopft. Somit hat es eine neue Verbindungsleitung gebraucht....

Beim anderen Sattel ging es vollkommen Problemlos. Da die Sache somit nicht mehr fertig werden konnte, hab ich den Wagen so stehen lassen.


17.06.2011

Da ein anderer Termin abgesagt wurde blieb Zeit fürs Auto. Leider waren einige Teile beim Audi nicht angekommen, 2 Kabelbaumstecker waren mal wieder falsch. Ich habe nun den Taster abgeliefert damit sie endlich mal den richtigen Stecker besorgen. Über die Teilenummer kam immer ein total falscher. Ich frag mich was dabei so schwer ist...grrr. Daher ist die Handbremskonsole noch nicht drauf, da schon wieder der Türfolienkleber nicht da war konnten die Türdichtungen nicht rauf, somit auch nicht die Verkleidung... MAN....echt...grrrr...

Bei Porsche funktioniert dies scheinbar besser. Da gab es einen Anruf "Ihre Leitung ist da". Und es war auch die richtige Verbindungsleitung.

Somit konnte nun ENDLICH die Hinterachsbremse montiert werden. Die Leitungen montiert...

Dies sah dann so aus:

Der Handbremsbelag




die Scheibe




Handbremssattel



Hauptbremssattel




Die Kombination auf der anderen Seite



Schon gings wieder auf die Reise.


18.06.2011

Morgens die Bremsen entlüftet, Öl aufgefüllt, Wasser eingefüllt, das Fahrwerk vorne und hinten in der Tiefe auf das KW Maß gestellt, Scheinwerfer eingebaut, Kühlergrill und Stoßstange angeschraubt, den Wagen angewürfelt und die erste Runde um den Block gefahren.






Handbremse, Betriebbremse klappt wie es soll. Nochmal ein Check dann ging es auf die ersten 15 KM. Dabei ist eine Ladedruckschelle geplatzt, wodurch der Wagen dann dauernd im Leerlauf ausgegangen ist... Sah sehr peinlich aus aber ok. Fixed...

Beim Beschleunigen und dank der Temperatur hat sich die Auspuffanlage etwas verschoben, ein Auspuffblech hat sich gelockert...

Zudem gibt es vorne bzw rundum einige Geräusche die mir so garnicht passen. Das Fahrwerk ist aber fest, Radlager haben kein gefühltes Spiel. Sonst ist alles fest.


19.06.2011

Den Wagen nochmal durchgesehen, alle Schrauben kontrolliert und bis auf eine Stelle alle Verbindungen mit 2 Schellen gesichert, den Sturz an der Vorderachse reduziert. Die Räder standen schon ziemlich fies ... Spur und Sturz sind ja noch nicht gestellt. Zuvor muss ich aber erst alle Geräusche abgestellt bekommen.

Eine weitere Proberunde war soweit ganz gut und es war echt wieder ein ungewohntes Gefühl . Sorgen machen mir momentan aber die versen Geräusche, plus, dass ich ggf das Hosenrohr nochmal etwas ändern muss.

Kurze Zusammenfassung:

21.06.2011

Mein Kollege hat sich netterweise bereit erklärt den Fahrer beim Transport des Wagen zu geben. Anhänger geliehen etc. DANKE an dieser Stelle dafür.

Mit Plane reicht die Spiegelbreit nicht so richtig aus, hier müssen Zusatzspiegel an den Benz. Fahrt ohne Auto ~ 21 Liter / 100km

Wagen Abends aufgeladen und ab wieder auf die Straße.

Schnitt ~ 25,9 Liter / 100 Km.

An diesem Tag / in der Nacht war ich insgesamt glaube 6-7 mal Tanken ....

Ohne Plane wirds weniger sein.

Nachts angekommen und erstmal :sleep:

Nächsten morgen den Wagen abgeladen und hänger vom Kollegen wegbringen lassen (danke )


29.06.2011


Motor vorne teilweise zerlegt um den Geräuschen auf die Spur zu kommen.









xx.07.2011


Ralf hat mal in einer freien Minute die Nocken ausgebaut und Hydros etc überprüft. Passt soweit alles.

Ölleck wurde auch gefunden, die Nockenwellendichtungen waren schon fertig, die Kante war komplett weg, daher auch der Ölaustritt. Teile neu von VW gewesen... hmmm jedenfalls getauscht.

Dann hat er die neuen Nockenwellen eingesetzt. Ich war zu dieser Zeit wo unterwegs, wäre gerne dabei gewesen.

Nochmals danke an dieser Stelle.


xx.07.2011


Ein paar Tage später ein kurzer Probelauf und die Geräusche waren deutlich besser. Riemen wieder drauf, noch eine Geräuschquelle von entweder Lima, Klimakompressor oder Servopumpe. Bedeutet, diese kommen auch noch Stück für Stück in die Prüfung.

Dann wurde der Kabelbaum vom Ralf gemacht. Lader gab es dann ordentlich Wasser von oben, daher war kein Löten mehr möglich. Ich stand ja gut geschützt halb unter der Motorhaube und schraubte noch kurz den Motorraum soweit zusammen. Klatschnass aber egal ...


19.07.2011

Rest vom Kabelbaum wurde gelötet. Dann konnte es auf eine Proberunde gehen...bei gutem Regen... Nach kurzer Starthilfe wegen leerer Batterie (10 Sekunden vorher lief der Motor noch) ging es dann los. Kurz den Motor warm fahren, Haldex auf 100 % und FEuer...

Tja... statt Vortrieb gab es drehende Räder ... Egal aus welcher Lage.

Etwas gefrustet abgebrochen.

20.07.2011

Eine andere Allradsteuerung ausgeliehen um diese auszuschließen..

21.07.2011

Mit dieser Steuerung liefen einige Sachen deutlich besser aber auch hier... kein Allrad. Auf trockener Straße haben die Reifen schon guten Grip entwickelt aber es dreht noch immer und definitiv kein Allrad.

Im Haldex Steuergerät steht die Handbremse auf bestätigt, aber auch Ohne Kabel zur Steuerung, ohen KMh Signal sagt er dies. Vermutung momentan, entweder ein Kurzer auf dem Leitungsweg zwischen Zusatzsteuerung und Haldexsteuergerät oder ein defektes Haldexsteuergerät

Weiterer Nervpunkt, das Hosenrohr muss defintiv nochmal neu. Das Flexstück erst im unteren Bereich nach dem Achsträger hin, damit die Geschichte bis an diesen Punkt starr. Sobald man über eine minimale Unebenheit fährt schlägt es aus dem Vorderbau und ich hoffe momentan, dass es nur das Hosenrohr / die Auspuffanlage ist.

Geräuschkulisse.... trotz nun einem Dämpf mehr also 3 Dämpfer in der Anlage ist der Wagen gefühlt eher lauter geworden. Mal sehen wie es mit den Endrohr dran ist, denn so ist es echt ein Kampfgebrüll für so einen kleinen Motor..

Daher momentan keine wirklich guten Nachrichten, klingt mehr nach " DRAMA BABY...DRAMA..." :|:

Ich streiche so langsam 2011...das wird einfach nichts mehr dieses Jahr.

SDI
SDi-Driver ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 29.11.2014, 21:20 #14
Benutzerbild von SDi-Driver
Golfumbaufertigsteller
Themenstarter

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
SDi-Driver SDi-Driver ist offline
Golfumbaufertigsteller
Benutzerbild von SDi-Driver

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
Standard

27.07.2011

Wir haben die Hinterachse mal schnell zerlegt und die Haldex abgebaut, durchgemessen. Diese reagiert auf Signale was die Handbremse betrifft und steht dann auf "nicht betätigt". Hier stand die andere, egal was man gemacht hat auf "betätigt".




Also unter den Golf geschwungen und das Haldexsteuergerät getauscht. Die Haldexsteuerung für diesen Test wieder verbaut und auf "Race" und 100 % gestellt... leider gleiches Ergebnis wie vorher was die Traktion betrifft. Kein Allrad, nur Frontantrieb. Die Steuerung geht nun zur Überprüfung in die Post. Zumindest ist das Problem mit der Handbremse durch das andere Haldexsteuergerät gelöst. Nur um sicher zu gehen kommt auch noch eine neue Füllung und ein neuer Filter für die Haldex wobei das eigentlich gut ausgesehen hatte, damals bei der Kontrollschraube..

Maaaan....

27.07.2011



2011.07.27_xvid (VIDEO)


12.08.2011

Testfahrt... ALLRAD funktioniert


13.08.2011

kurze Ausfahrt zum Ortswechsel. Den Wagen mal wieder bisschen länger fahren zu können tat wirklich gut und im Tunnel... GÄNSEHAUT . Nun kanns hoffentlich bald an den anderen Sachen weitergehen (sobald ich mal meinen Hintern dazu hoch bekomme )

24.08.2011

Ich habe mich Abends noch etwas mit der Vorderachse beschäftigt um den Geräuschen von dort auf den Grund zu gehen. Und es war, genau wie 2008 wieder der linke Querlenker. Da diese Teile aber nicht die selben sind liegt es an diesen mal nicht. Die Schraube war auch richtig fest, trotzdem konnte sich der Querlenker mit etwas Kraft leicht bewegen. Also die Schraube entfernt. Da soweit gut aus, bis auf die Tatsache, dass man an der Spitze der Schraube, welche ja kein Gewinde hat, Abdrücke zu sehen waren. Scheinbar ist die Schraube minimalst zu lang. Also die Feile geschnappt und ca 2-3mm von der Spitze abgefeilt. Schrauber wieder rein und am Querlenker gezogen. Nun bewegt sich nun wirklich garnichts mehr.

Dies führt mich nun zur Frage, ob mein Audi Händler, damals wie heute, die falschen Schrauben aus dem Regel gegriffen hat oder ob hier ein genereller Fehler vorliegt. Dreck sollte im Querlenker eigentlich keiner sein, wäre aber auch noch eine Option. Mit der um 2-3 mm gekürzten Schraube sollte es nun aber tun.

Auf der Beifahrerseite werde ich diese Prozedur auch noch durchführen, nur um sicher zu gehen.



25.08.2011

Der DHL Mann wirft mich aus dem Bett und was kommt an ? Genau, die SEM :geil:







Falls jemand die Bilder in groß möchte, einfach kurz melden

SDI
SDi-Driver ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 29.11.2014, 21:21 #15
Benutzerbild von SDi-Driver
Golfumbaufertigsteller
Themenstarter

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
SDi-Driver SDi-Driver ist offline
Golfumbaufertigsteller
Benutzerbild von SDi-Driver

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
Standard

01.09.2011

Die Spal Lüfter sind eingetroffen




03.09.2011

Dem Ray seinen Ibiza ABF zum Verkauf fertig gemacht....und später dann die Sem in Angriff genommen



Löcher gebohrt, Gewinde geschnitten und die Drosselklappe angeschraubt.




Danach dann die VW Radioschachtblende mit dem Ray ausgeschnitten










Fertig, das Display muss nurnoch verschraubt werden.




07.09.2011

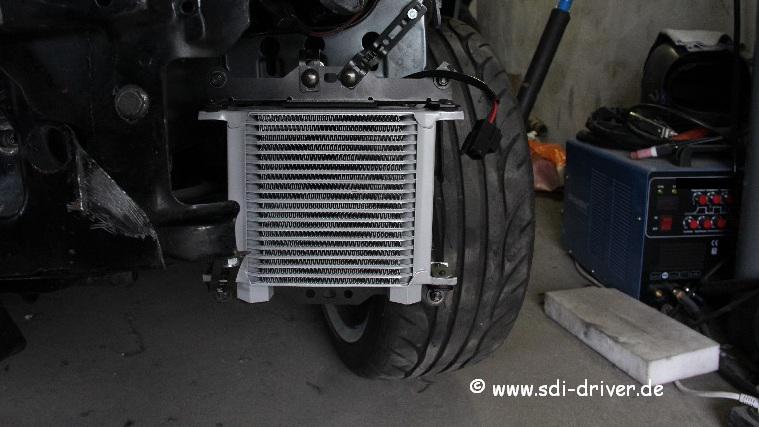

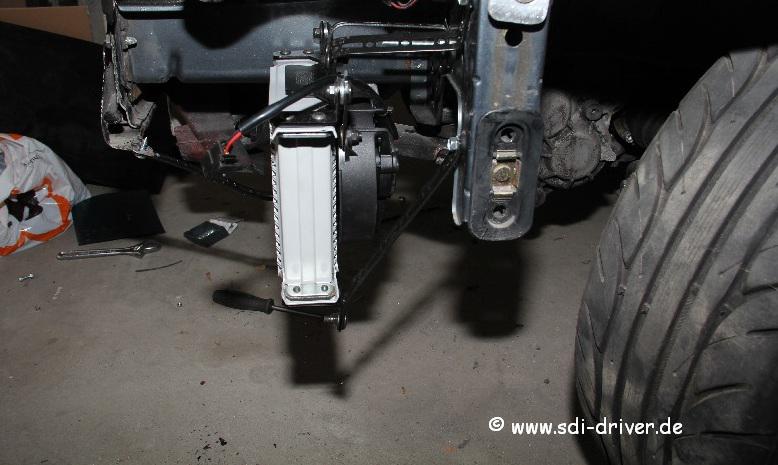

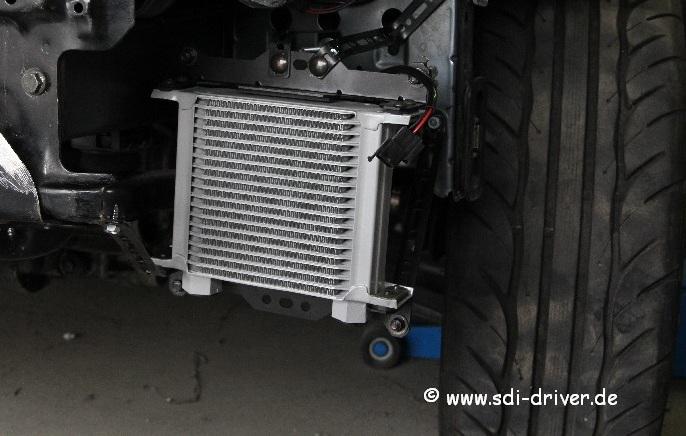

Damit vorne bei den Kühlern etwas mehr Platz vorhanden ist habe ich die Frontmaske zerlegt und die Spals eingebaut. Einige Kanten müssen noch weg, ggf laminiere ich noch die Sache um die Lüfter noch etwas zu um wieder Stabilität zu schaffen.






Auf den Bildern erkennt man es nicht genau aber der Spal auf der Beifahrerseite sitzt etwas tiefer am Kühler. Auf der Fahrerseite kommt er von der Tiefe etwas weniger raus als der original Lüfter. Ich hätte ihn auch direkt an den Kühler setzen können, dann wäre die Struktur rundherum aber sehr schwach gewesen. Mit diesen Nägeln wollte ich den Lüfter in keinem Fall befestigen, daher hab ich die Plastikstecker mit Metallarmen genommen.

Den richtigen Träger für hinter die Stoßstange muss ich raussuchen oder diesen hier nochmal mit einigen Platten verstärken, strahlen und diesmal richtig Pulvern lassen.


Die Steuerung der Lüfter werde ich denke ich über Vorwiderstände lösen damit beide Lüfter auf Stufe 1 Thermostat laufen und auf Stufe 2 vom Thermostat der Saft 1zu1 von der Batterie kommt und damit die Lüfter auf Vollast laufen.

Alternativ bestünde auch die Mögichkeit einen Lüfter auf Stufe 1 und den zweiten Lüfter auf Stufe 2 laufen zu lassen. Zunächst will ich aber die Sache mit den Vorwiderständen versuchen.

Da die Front schonmal ab war habe ich auch gleich den Klimakompressor und die Lichtmaschine ausgebaut. Dabei wurde nun eine weitere und hoffentlich die letzte Geräuchquelle gefunden, die Lichtmaschine. Sie hat ein ziemliches Spiel, je nach Winkel schleift sie ganz deutlich, wie man unten im Video auch hören kann.






defekte Lichtmaschine (Video --> Speichern unter)


09.09.2011

Heute habe ich kurz die alte Ansaugbrücke entfernt und die Sem Ansaugbrücke mal versuchsweise montiert. Fakt ist der obere Kühlwasserschlauch muss umgelegt werden, ggf kann ich die Drosselklappe dann mit dem Motor nach unten zeigen lassen. So zeigt der Motor zur Spritzwand. Für den Gaszug muss in jedem Fall irgendwo der Gaszughalter angebracht werden.





28.09.2011


Die neuen Samco´s sind eingetroffen. Soweit passt die Geschichte schonmal zusammen. Bitte das Chaos drumherum mal ignorieren, dies möchte ich auch endlich irgendwann mal in Angriff nehmen...zuviele Kabel, angekratzte Rohre, Deckel etc...







30.09.2011

Heute ging der Wagen mal wieder auf die Reise, diesmal ich selber am Steuer mit passendem Führerschein

diverse Sachen habe ich schonmal demontiert...





03.10.2011

Damit der Wagen für den Karosseriebauer soweit fertig ist habe ich den Wagen innen nochmals entkernt, Sitze, Verkleidungen und Dachhimmel entfernt.




Leider bin ich wohl bei all den Transporten bzw. den Umbauten im Innenraum mal gegen den Dachhimmel gekommen





So ging es dann zum Karosseriebauer, welcher unter anderem die Dellen im Dacht, der Heckklappe, den Türen, den Kotis etc...entfernen soll.




04.10.2011

Heute habe ich den Wagen dann beim Karosseriebauer abgeliefert, somit könnte man sagen "2011, its over..."


SDI
SDi-Driver ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 29.11.2014, 21:23 #16
Benutzerbild von SDi-Driver
Golfumbaufertigsteller
Themenstarter

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
SDi-Driver SDi-Driver ist offline
Golfumbaufertigsteller
Benutzerbild von SDi-Driver

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
Standard

21.10.2011

Bei einem kurzen Besuch beim Karosseriebauer habe ich den Ladeluftkühler in die Front gehalten und neue Befestigungspunkte markiert.





03.11.2011

Die neue Lichtmaschine ist eingetroffen



22.11.2011

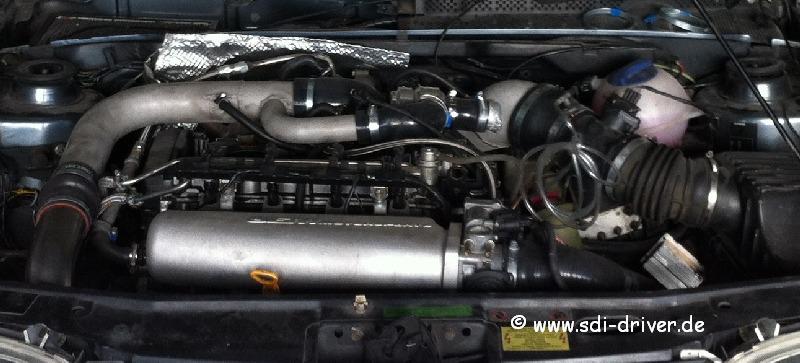

Durch die SEM Ansaugbrücke musste die Drosselklappe auch auf die andere Seite, zudem ist auch eine größere Drosselklappe reingekommen, daher musste ein neuer Halter für den Gaszug her. Nach ein paar Messungen, ausrichten war die richtige Richtung gefunden und im Auto gepunktet, dann der Halter ausgebaut, gestrahlt und mit WIG geschweisst.

Der Ölstabhalter mit Gaszughalter.






Und so fluchtet die Geschichte nun auch




Gaszug ist weiterhin ein umgebauter mit Ray Custom Parts

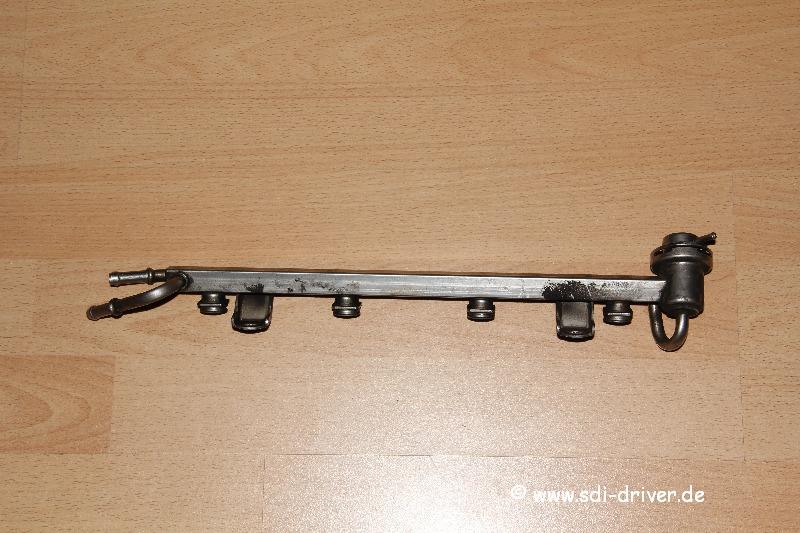

Wie man sieht ist die AGU Benzinleiste gerade noch provisorisch an den Montagepunkten unterlegt. Ray und ich werden hier auf der Drehbank ein paar passende Teile drehen.

Nun, weiter gings mit dem Kabelbaum, hier mussten Drosselklappen- und Ansaugtemperatursensorkabel verlegt werden, da beide Positionen nun auf der anderen Seite liegen, der Ansaugtemperatursensor auch noch unter der Brücke.






23.11.2011


Durch wieder einige Positionsänderungen müsste das Ansaugrohr zum Turbo wieder umgeschweisst werden, hier aber schonmal etwas geändert wurde das Rohr mit neuen Teilen versorgt und diese dann verschweisst. Sieht nun von der Optik deutlich besser aus.

Bezüglich Farbe oder Beschichtung mache ich mir noch ein paar Gedanken.







Das N75 und die diversen Kabel kommen dort noch weg....



24.11.2011


Ich habe noch etwas Zeit gefunden im Motorraum einige Kabel zu verlegen. Einige liegen noch beim Luftfilterkasten herum, werden aber auch noch versorgt.

Die Zündendstufe kommt auch komplett weg. Neue Zündspulen für diese Aktion liegen schon bereit. Der Kabelbaum muss dafür auch umgearbeitet werden.


Nun musste das Schubumluftventil wieder einen Platz finden, dieses wanderte wieder Richtung Ventildeckel (welcher auch noch ersetzt bzw überarbeitet wird...).

So sieht die Geschichte dann aus



Für die Verbindung Luftmassenmesser zum Luftfilterkasten besorge ich noch etwas. Fakt ist, diesen Universalschlauch mit Drahtspindel möchte ich dort nicht. Ich suche mal ob sich dafür ein Serienteil finden lässt.


19.12.2011

Lange hat es gedauert aber ich bin endlich mal dazu gekommen ein Verbindungsstück für LMM zu Luftfilterkasten zu suchen. Gefunden, bestellt und sollte in den nächsten Tagen eintreffen. Bezüglich Luftfilterkasten schaue ich gerade noch nach einer neuen Alternative, diese alte umgebaute Golf 3 / Passat Mischung müsste mal aufgebarbeitet werden und lag eigentlich schon bei den Altteilen rum...

27.12.2011

So, ich hab den Wagen wieder in meiner Garage.

Morgen werde ich ihn ausräumen, das Armaturenbrett ausbauen, Teppich raus, Gebläse raus, Dämmung raus, Lenkrad gegen das normale tauschen. Wenn es von der Zeit noch reicht auf den Weg zum Käfigbauer machen.



28.12.2011


Die bereits angesprochenen Zündspulen...




Morgens habe ich den Innenraum soweit entkernt, der Träger,das Gebläse und die Spritzwandverkleidung konnten doch drin bleiben.




So ging es dan auf den Weg zum Erbauer der Sicherheitstechnik...

"Verfolgungswahn"




Nach einigen Stunden bin ich dort eingetroffen, der Wagen wurde abgeladen und in die Halle gebracht, das Konzept am Auto besprochen, alles festgehalten und schon ging es mit dem leeren Hänger wieder auf den Heimweg.


Da per PN gefragt wurde hier ein paar Details:

Es wird nun ein Käfig bzw. eigentlich eine Einschweisszelle aus C 25 CR MO 4 in die Karosserie geschweisst.

- A-B-Säule mit Verbindungsstreben verschweisst
- Flankenschutz beidseitig
- H-Strebe
- Abstützung nach hinten
- Raumdiagonale
- Zusätzliche Dachabstützung beidseitig
- Dachdiagonale
- Querstrebe zwischen hintere Federdome
- Federdome hinten verstärken
- Verlängerter Türflankenschutz beidseitig
- Kreuz im hinteren Bereich
- Zusätzlicher Flankenschutz, Schwellerbereich, beidseitig verschweisst
- Serienmäßige Querstrebe im Armaturenbereich zum
schrauben am A-Säulenbügel fixiert (Damit man das Armaturenbrett und den Träger noch ausbauen kann)
- div. Halter Beifahrerseite
- H-Strebe im B-Säulenbügel nach hinten
gebogen, mit Aufnahmeblech der Rücksitzbank verschweißt

Auch wenn die Syncro Karosserie schon viel steifer als die FWD Karosse ist, wird die Verwindungssteifigkeit deutlich zunehmen. Die Sicherheit wird natürlich auch deutlich erhöht, auch wenn ich nicht hoffe, dass dies vonnöten sein wird.

Auch wenn der Wagen erst in 14 Tagen dran kommt wollte ich den Wagen hinbringen solange noch kein Schnee auf den Straßen liegt.

Schauen wir mal

04.01.2012

Da der alte umgebaute Kasten einen Riss hat, hier und da auch nicht mehr so schön ist hat mir der Weihnachtsmann mit Verspätung noch ein paar Teile gebracht, die ggf ganz nett passen könnten.




Luftfilterkasten mit wohl ausreichendem Anschlussdurchmesser



Damit der Anschluss auch sauber aussieht habe ich den passenden Luftmassenmesser (funktioniert wohl noch) besorgt. Das LMM Element fliegt raus und die Erhöhung wird weggedreht / weggeschnitten und die öffnung verschlossen, die Luftführungsgitter fliegen raus. Aus dem LMM wird also nur nen Durchgangsrohr / Anschlussrohr für an den Luftfilterkasten.

Falls also jemand ein Golf 5 R32 Luftmassenmesserelement braucht, einfach melden



Dann hab ich mir noch einen AGU Ventildeckel ersteigert. "Wasted" Optik ...

Der Deckel soll per chemisch gereinigt werden und dann gepulvert werden, dann kann ich die Sache direkt 1zu1 gegen den vorhandenen Deckel tauschen .



SDI
SDi-Driver ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 29.11.2014, 21:25 #17
Benutzerbild von SDi-Driver
Golfumbaufertigsteller
Themenstarter

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
SDi-Driver SDi-Driver ist offline
Golfumbaufertigsteller
Benutzerbild von SDi-Driver

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
Standard

17.01.2012


Meldung vom Käfigbauer.... der Käfig ist fertig und ich kann den Golf ab morgen abholen. Habe schon vorab Bilder vom Bau bekommen, gefällt mir



Bilder vom Bau der Zelle:

















Hänger soll morgen frei sein, kann den Wagen also in die Zwischengarage bringen


18.01.2012

Die neuen Birnen (4) für die Scheinwerfer sind eingetroffen. Nun kann ich mich morgen mal an die Scheinwerfer machen.



Dann war ich natürlich heute den Golf abholen, morgens einen Anhänger geliehen und schon gings auf die Autobahn . Alles wie bestellt, Hilfe beim aufladen vom Wagen, einfach total gut gelaufen .

Wie versprochen gibts ein paar weitere Bilder (die allerdings besser worden wäre, wäre es nicht schon total dunkel gewesen und wäre ich nicht so total daneben gewesen ). Ich werde in Zukunft versuchen mir hier etwas mehr Mühe zu geben . Der Käfig ist soweit unbehandelt, schleifen, konservieren kommt nun bzw. beim lackieren.


Aber nun die Bilder vom "Affenkäfig"

Fahrerfußraum




leider unscharf



hier ebenfalls, ist bei der B-Säule



Die Strebe welche die beiden B-Säulenteile der Zelle miteinander verbindet. Zusätzlich ist die Strebe mit der Karosserie, in diesem Fall mit dem Rückbankträger verschweisst.




B-Säule Beifahrerseite



Beifahrerfußraum A-Säule (mit rumfusselnder Dämmatte )




Auf diesem Bild sieht man wie sehr die zusätzliche Dachabstützung zum Fenster herausgebogen wurde



von Oben



Durchs Fenster hinten links




Domverstärkung hinten rechts




Bei diesen Bilder kommt die Geschichte ganz gut rüber, wie ein Spinnennetz








Domverstärkung hinten links




Sicht von Kofferaum C Säule in einer Linie zur B-Säule




Ich finds echt gut . Was die Verkleidungen angeht, da saß ich in meinem Affenkäfig und hab mich erstmal am Kopf gekratzt wie und ob das alles funktioniert.

Da die Zelle an nahezu allen Stellen mehrfach verschweisst ist bekommt man den Himmel an der Scheibenlinie in den Ecken schonmal nicht durch bzw drunter. Nicht ohne "Verluste" gilt gleiches für den vorderen Bereich A bis B Säule da ich die Sachen sehr nahe an der Karosserie haben wollte um genug Platz für mich zu haben. Ab B bis C Säule wäre es wieder kein Thema. Die Türverkleidungen könnten mit ein paar Bearbeitungen ggf passen, werde ich aber erst testen können wenn ich sie rübergebracht habe. Im Schwellerbereich ist durch die Zusatzstrebe natürlich kein Platz für die originalen 3er Plastiktrittbretter, die Kabelführungen passen soweit wenn man den Kopf nach oben etwas kürz, da die Plastikbretter ja eh nicht mehr drin sein werden. Bei der B-Säule sind die Rohre ebenfalls verschweisst und sehr eng am Blech, somit eher fragwürdig. Der Bereich B zu C Säule könnte wiederum mit Bearbeitung der Seitenverkleidung teilweise passen.

Ich mache mir hier noch ein paar Gedanken aber ich denke es wird auf andere oder teilweise keine Verkleidungen hinauslaufen. Was den Himmel betrifft, ein halber ist Mist, hier wird wohl die Dämmung vom Dach entfernt und das Blech blank sein. Bei den Türen könnte ich mir Carbonplatten und eine Schlaufe ähnlich dem GT3 vorstellen (wenn ich dies noch richtig im Kopf habe). Der hintere B-C Säulen Bereich ebenfalls mit einer Platte, die Sonnenblenden müssten sogar noch relativ problemlos passen. Der Teppich muss bearbeitet werden, wird aber denke ich wieder ins Auto kommen. So mal die aktuellen Gedanken hierzu.

Der Luftfilterkasten ist wirklich ein ziemlicher Trümmer, hier muss ich mir mal nochmal ein paar Gedanken machen, für den gedachten Weg fehlt etwas Platz aber mal sehen was sich hier anpassen lässt.

Die nächsten Schritte sind nun die Teile für den Wagen mal wieder durchs Land zu schippern, der Kabelbaum wird für die anderen Zündendstufen umgebaut, der Kabelbaum, Sicherungskasten muss verlegt werden um zu sehen wie es für den Zusammenbau aussehen könnte. Bezüglich einem Karosseriebauer und einem Lackierer bin ich gerade an der Organisation, ein genauer Zeitrahmen kann hier aktuell nicht gesteckt werden.

So ihr Leute, ich gehe nu mal ins Bett

22.01.2012

So nun das xte Paar Scheinwerfer und wieder nicht alles ok.... ich habe mir nun aus den ganzen Einzelteilen 2 funktionierende Scheinwerfer gebaut und diese dann gleich mit den neuen Lampen bestückt.







30.01.2012


Heute ging es dann etwas weiter und zwar habe ich mit dem schleifen der Zelle begonnen...

Hier sind auf der linken Seite bereits die ersten Streben geschliffen...




fast fertig










...damit passierte das alles....





Morgen gehts dann hoffentlich als abkleben, säubern und lackieren....

Naaaacht

12.02.2012

Ich habe mich mal etwas um das Armaturenbrett gekümmert. Mit einigen Anpassungen passt es nun soweit wieder in den Wagen. Die saubere Kantenbearbeitung muss noch folgen, ebenso die Abdeckung der freien Stellen.... Mal sehen wann ich Zeit dazu finde...


Statusmeldung Stand 27.02.2012

Ich habs in einer ruhigen Minute vor ein paar Wochen doch nicht lassen können und hab eine "Grundierung" aufgetragen. Nun nochmal anrauen und dann Farbe drauf entweder Dose oder Pinsel oder doch vom Kollegen die Airbrush ausleihen...mal sehen. Wegen den Verkleidungen bin ich gerade mit mir am ringen ob mehr als nur Tür und hintere Seitenwandverkleidung ("Türpappe") in den Wagen kommen wird...

Sonst habe ich am Wochenende nur die Ansaugbrücke ausgebaut um die Anschlüsse über der Lima zu entfernen und durch Winkel oder Verschlussstopfen zu ersetzen da sonst der Anschluss auf die Lima drückt bzw diese nicht mehr eingebaut werden kann. Zudem liegen die Schrauben für die Lima im Saarland... Da der Benz die letzten Wochen aber einige Sorgen bereitet hatte (Kühler, Getriebe, Getriebeleitungen....) und momentan nun wieder läuft kann ich die anderen Sachen ggf bald abholen.Sonst war kaum freie Zeit und Energie wegen Arbeit Arbeit Arbeit...

Morgen bringe ich den Wagen zum neuen Karosseriebauer in die Halle. Er wird die Dellen im Dach, im restlichen Body entfernen und sonst noch diverse Wünsche umsetzen.

Freu mich schon richtig

Der neue Lackierer ist soweit auch schon angewärmt, der Zoran ist mit seinem Hallen- und Prüfstandbau auch ein gutes Stück weiter. Der Blick geht also mittlerweile wieder nach Vorne


SDI
SDi-Driver ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 29.11.2014, 21:26 #18
Benutzerbild von SDi-Driver
Golfumbaufertigsteller
Themenstarter

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
SDi-Driver SDi-Driver ist offline
Golfumbaufertigsteller
Benutzerbild von SDi-Driver

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
Standard

07.03.2012

Mal ein kurzer Status vom Karosseriebauer

Die rechte Tür wurde von allen Dellen und "Türkontakten" befreit.



gleiches gilt für die ganze linke Seite mit Tür, Seitenwand, Schweller.... und natürlich auch für das Dach mit seinen Hageldellen, Schäden wo den Vorbesitzern etwas aufs Dach gefallen ist...etc....



Die Heckklappe, Schweller, Radhäuser stehen unter anderem auch noch auf dem Plan plus diverse kleine Wünsche von mir.

07.04.2012

Zum Status:

An der Scheibenkante vorne gibt's ein paar Steinschläge die kommen aber weg sobald die Scheiben alle raus sind. Die hinteren Radläufe sind soweit bearbeitet, Rost an der Kante ist weg. Alle Beulen sind raus. Der neue Batteriekasten hat eine Schraubkonsole vom Karosseriebauer bekommen mit Abgang nach außen. Die Position ist hinter dem Beifahrer wo normal die Sitzfläche der Rückbank ist.

Die Ansaugbrücke habe ich mit anderen Anschlüssen und Verschlussstopfen ausgestattet, nun passt die Brücke auch mit montierter Lichtmaschine . Die neue Lichtmaschine ist also nun auch montiert. Die Unterdruckleitung für den Bremskraftverstärker ist angekommen, hier habe ich mal verschiedene vom Golf 3 und Golf 4 besorgt welche relativ gut passen sollten.

Ich liefere noch ein-zwei Bilder nach, wenn ich wieder daheim bin.

Einen groben Zeitplan habe ich für mich.

Hab viel um die Ohren daher dauerts momentan etwas länger mit den Antworten.

EDIT:












18.05.2012

Ich hatte mal kurz Zeit als ich in der Heimat war und bin dann kurz mal bei Porsche rein und hab nochmal etwas für den Golf geholt. Diesmal ein Ölcatchtank






Gerade fische ich mir noch einen 2 Rippen GTI Grill mit VW Zeichen raus.



Zu Verkaufen


Falls jemand Interesse an den Felgen hat kann er sich gerne melden. Die Felgen sind NAGELNEU, wenige KM gefahren.


Team Dynamics Pro Race 1.2 Silver 7,5x17 ET 37 - 8,8kg inkl. Gutachten






NP waren 906 euro. 799 würde ich sie hergeben.

05.06.2012

Die verstellbare Lenksäule ist eingetroffen. Schauen wir mal ob die überhaupt etwas bringt .





Dann habe ich nachts noch die Halteschrauben verklebt und das Display verschraubt.





Die passende Verkleidung dazu ist auch auf dem Weg

10.06.2012

Heute Abend hatte ich mal wieder etwas Zeit für den Wagen also habe ich mich um die Lenksäule gekümmert.

Die alte starre Lenksäule kam raus...



...und die verstellbare rein.

Den Unterschied zwischen der Position ganz oben (in etwa wie die starre Säule) und ganz unten sieht man denke ich ganz gut




Dies kommt mir bei den tiefergelegten Recaro Konsolen dann auch entgegen .

Danach habe ich mich etwas um die alte Geräuschdämmung gekümmert und angefangen diese mit einem Fön und einer alten CD ( hatte keinen neuen Plastikspachtel mehr ) zu entfernen.




Damit geht es morgen dann noch weiter...

12.06.2012

So, die ganze Dachdämmung ist nun draussen






Ich besorge noch Waschbenzin um die Reste des Klebers weg zu bekommen. Insgesamt ists eine ziemlich fummelige Sache im mittleren Bereich gewesen wo die Zelle ist. Alles in allem mit Fön und Plastikspachtel kein Thema.

13.06.2012

Heute Abend habe ich den LLK in die nun umgebaute Front gehalten und diese noch etwas angepasst um Platz für die 2 oberen Halter zu schaffen. Zudem gibt es an den jeweils angeschweißten Rohrbögen auch dort angeschweißte Haltepunkte. Einen davon (links) werde ich noch ca 1-2 cm kürzen müssen. Morgen besorge ich etwas Material um 2 Streben zu bauen und diese dann in den Frontträger einzuschweißen. Damit sollte der Kühler auf keinen Fall mehr vorne "rumlümmeln" und dazu der Frontmaske wieder etwas mehr Stabilität verleihen. Bilder zu der ganzen Sache wird es dann wohl morgen Abend geben.

14.06.2012

Hier ein Bild des bearbeiteten Schlossträgers mit den beiden oberen Haltern.





die äußeren Halter am LLK





Passende Streben geschnitten...



...verscheisst...


Der LLK sitzt nun richtig stabil in der Front.



Morgen noch etwas abschleifen dann könnte der Träger bald gestrahlt und neu lackiert werden.

20.06.2012

Abends hatte ich mal wieder etwas Zeit und auch die Nerven um hier und da ein paar Kleinigkeiten zu erledigen. Hinten gab es neue Spurplatten. Für die Vorderachse sind neue Spurplatten auf dem Weg.

Wegen der späten Stunde konnte ich mich leider nicht um den Frontträger kümmern, daher habe ich mir die Ladeluftrohre vorgenommen. Auf der Fahrerseite kommt ein neuer schwarzer Samco zum Einsatz, geht über in einen Edelstahlbogen und dann direkt wieder in einen schwarzen Reduziersamco um auf den neuen Drosselklappendurchmesser zu adaptieren.

Dies sieht dann (ohne Schellen) so aus



Auf der Beifahrerseite hat der kurze Riemen für ohne Klima einzug gehalten. Der neue Samcobogen ab LLk musste um einige Cm gekürzt werden damit er nicht am Übergang Servopume zu Lima bzw am Riemen ansteht. Ab dort wird es dann mit einem weiteren Edelstahlbogen nach oben an das Edelstahlrohr gehen welches vorher schon zu sehen war (BILD). Damit es passt muss der Bogen aber noch gekürzt werden was zu später Stunde leider nicht mehr möglich war. Aktuell überlege ich nur noch ob ich ihn direkt oben verschweisse oder noch eine vorhandene Federmuffe von Samco einsetzen werde. Momentan glaube ich ersteres aber mal sehen wenn der Bogen gekürzt ist.

Da die Ladeluftgeschichte nun soweit eigentlich geklärt ist kann ich mich im nächsten Schritt um den Servobehälter und dessen Leitung kümmern. Falls der R32/R36 Kasten nicht zum Einsatz kommt wäre mehr Platz für Servobehälter und für den Ölcatchtank....


SDI
SDi-Driver ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 29.11.2014, 21:27 #19
Benutzerbild von SDi-Driver
Golfumbaufertigsteller
Themenstarter

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
SDi-Driver SDi-Driver ist offline
Golfumbaufertigsteller
Benutzerbild von SDi-Driver

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
Standard

23.06.2012

Heute hatte ich mal die Gelegenheit ein kleines Paket zu öffnen

Hängt noch etwas zuviel dran aber das lässt sich schnell abgeschrauben



Passt ja fast in die Blende





25.06.2012

Zerlegen wa das gute Stück doch mal








Um einges gekürzt...




...mit neu angeklebten Haltern fürs Golf 3 Brett.



Dies muss nun noch aushärten, dann kann man das Gehäuse nochmal anpassen, lackieren und die Seiten ggf wieder verschließen.

Ggf. baue ich ihn nochmal zusammen und schaue an wie es nun passt. Die anderen Tachoscheiben sind leider noch nicht da, daher würde ich ihn eigentlich noch auseinander lassen aber sehen wir mal


26.06.2012


Spät Abends habe ich mich um die Klebereste am Dach gekümmert und bin in der erste Runde drüber gegangen.

Es sieht soweit schonmal sehr gut aus.






Morgen gehe ich nochmals eine 2. Runde mit neuen Tüchern drüber um die letzten letzten, leicht klebenden Ecken weg zu bekommen.

Naaacht

nö.

03.07.2012

Weiter gings mal wieder mit Kleinkram im Motorraum.

- Neue Schellen montiert
- Leitungen verlegt
- Einspritzleiste brauch ich einfach eine vom S3 / Cupra. Die AGU Leiste nimmt zuviel Platz wegen da das Ladeluftrohr nun ähnlich dem S3 verlegt ist. Ich habs die Woche leider nicht einmal geschafft die Sachen zu ordern...tstststs...

Die schon vor einiger Zeit besorgte Unterdruckleitung (hier rechts im Bild) passt mit kleiner Biegung mit der SIEM Ansaugbrücke.



Die anderen Spurplatten an der Vorderachse passen soweit. Für den richtigen Einsatz warte ich aber noch auf die neuen nochmals längeren Radschrauben. Kurz vor 10 habe ich nch schnell die Endrohre vom ESD getrennt, die Rohre gekürzt da die Abgasklappe anders angebracht werden muss. Die weitere Bearbeitung erfolgt dann am Wochenende...

Leider ist der Ölkühler den ich wollte auf unbestimmte Zeit nicht lieferbar, daher gibts die Fassung eine Nummer kleiner, dieser sollte Anfang nächster Woche eintreffen.

SDI
SDi-Driver ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 29.11.2014, 21:28 #20
Benutzerbild von SDi-Driver
Golfumbaufertigsteller
Themenstarter

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
SDi-Driver SDi-Driver ist offline
Golfumbaufertigsteller
Benutzerbild von SDi-Driver

Registriert seit: 06.12.2005
Beiträge: 548
Abgegebene Danke: 0
Erhielt 119 Danke für 49 Beiträge
Standard

07.07.2012

Heute ging es bei der Abgasanlage weiter. Der Geschichte sitzt nun soweit erst einmal IMO sauber. Bilder dazu muss ich ggf. bald mal nachreichen.

08-12.07.2012

Hier und waren noch einige Kleinigkeiten zu messen, neu zu verlegen, anzuschließen etc....
Der neue Ölkühler und der passende Spal sind ebenfalls eingetroffen. Mal sehen, sobald die Ölkühlerhalter da sind und ich die Sache mal mit zusätzlichen Streben verbauen kann könnte noch genug Platz für einen zweiten gleichen Ölkühler sein... aber mal sehen .

Dann wars soweit, Zündschlüssel rein... minimales Motorzucken... das wars... Da die Batterie am Ladegerät war ist sie nun scheinbar durch...arg...


13.07.2012

Sooo... ich habe ein paar Besorgungen gemacht und folgende Sachen gekauft:

- Batterie
- Ölfilter
- Kühlflüssigkeit
- Destiliertes Wasser



Ggf. kann ich Sonntag die neue Batterie verbauen. Morgen bin ich dann erstmal unterwegs.



14.07.2012

So, heute Abend konnte ich kurz testen ob die Geschichte noch lebt

Ignoriert mal die alte Einspritzleiste und den Schlauch, das wird die Tage erledigt, sobald die neue Leiste da ist und die T-Stücker der Unterdruckleitung verbaut sind.




Kühlwasser aufgefüllt, Ölstand nochmals überprüft... orgeln lassen...

ES LEBT (schon wieder ). Nach einem Jahr...wie die Zeit vergeht .



Nicht gerade leise in der Garage... 8o


Zudem sind heute auch Leitungen, T-Stücke und Halter angekommen




Ggf. finde ich morgen oder am Montag etwas Zeit dafür...

15.07.2012

Und weiter gehts ...

Zunächst habe ich die Halter mit Schwingungstilger am Ölkühler verbaut, danach die Streben für den Ölkühlerlüfter geschnitten und die Sachen montiert. Danach Streben für die Halterungen geschnitten, gebogen und an der Karosserie verschraubt. Die Leitungen werden dann nach unten montiert. Es wäre sogar noch Platz für einen weiteren Ölkühler davor

So sieht die Geschichte dann aus






Ein kurzer Probelauf des Lüfters -> Alles wunderbar, der Lüfter sitzt fest, zum Kühler ist er gepolstert damit durch die Vibrationen der Ölkühler nicht beschädigt wird.

Anschließend habe ich den Ölcatchtank für die Kurbelwellengehäuseentlüftung verbaut



Passt alles ... weiter gehts im Innenraum. Hier habe ich eine Schablone aus Plastik für das Beifahrertrittbrett zurechtgeschnitten, eine passende Platte wurde ich mir am liebsten lasern lassen aber schauen wa mal....

Nun noch die Zusatzwasserpumpe verbauen und den Servobehälter wo anbringen, dann lümmelt zumindest kein Behälter mehr im Motorraum umher.

19.07.2012

Die Einspritzleiste vom S3 ist eingetroffen



Ebenfalls eingetroffen, die Tachoscheiben und der Kabelbaum. Der Tacho ist nun gerade beim umprogrammieren und Tachoscheibentausch

:dhoch:





Termin für die Abstimmung steht nun für den 28.09., nach dem Lackierer.


SDI






SDi-Driver ist offline   Mit Zitat antwortenMit Zitat antworten
Antwort

Themen-Optionen
Ansicht Thema bewerten
Thema bewerten:

Forumregeln
Es ist Ihnen nicht erlaubt, neue Themen zu verfassen.
Es ist Ihnen nicht erlaubt, auf Beiträge zu antworten.
Es ist Ihnen nicht erlaubt, Anhänge hochzuladen.
Es ist Ihnen nicht erlaubt, Ihre Beiträge zu bearbeiten.

BB-Code ist an.
Smileys sind an.
[IMG] Code ist an.
HTML-Code ist aus.
Trackbacks are aus
Pingbacks are aus
Refbacks are aus


Ähnliche Themen
Thema Autor Forum Antworten Letzter Beitrag
Ein paar Teilenummern... Bude Golf Allgemein 7 09.08.2009 03:17


Alle Zeitangaben in WEZ +2. Es ist jetzt 19:34 Uhr.

Powered by vBulletin®

Banner - Impressum - Reifenrechner - Datenschutz - Kontakt
