Umbauthread: Jubi 1.8T GT30/76R HF

Berndus · 22.03.2013, 12:18

Zitat:

Zitat von zubrovka

Die Dokumentation ist doch erstklassig, blos nichts ändern

Gerade für die Leute, die sowas auch vielleicht mal in Angriff nehmen wollen sind die Maßtoleranzen und Abmessungen sicherlich interessant. Zumal ich es nicht hochtrabend, sondern eher wissenschaftlich korrekt finde. Klingt im ersten Moment vielleicht so, aber um den Infortmationsgehalt am besten rüber zu bringen ist Fachsprache eben das Beste.

Als ich das erste Mal auf einem Segelboot war fand ich die Leute mit ihrer Fachsprache auch total affig und wichtigtuend. Wenn man dann mal länger dabei war, merkt man, dass es der Beste Weg ist.

Also schön weitermachen, ich gucke hier gerne rein

Eine Frage noch, hält der gedrehte Bolzen nur den Innenring des Lagers oder ragt er bis auf den äußen Ring? schwer zu erkennen aus der Perspektive.

Danke danke, Statements sind mir wichtig, hab mir auch per google etc. nen Wolf gesucht eh ich irgendwo mal ein paar Bilder hatte wie es gehen könnte. Ich bau zwar nix neues, aber genaue Bescheibungen können sicherlich Leuten nach mir helfen.

Die müssen sich dann nicht so sehr den Kopf zerbrechen.

EDIT: Der Bund liegt nur auf der Stirnfläche der Lagerbuchse an, somit kann sich das Lager weiterhin frei drehen, fand es nur optisch schöner wenn das Lager komplett geschlossen ist. Ist aber 0,65mm Freigang gewährleistet.

Muss aber bedingt durch Platzverhältnisse noch eine Zylindersenkung machen, damit ich die Mutter so verschwinden lassen kann. Bilder wirds morgen geben.

MfG

flo024 · 22.03.2013, 12:53

Super was du da machst, mach weiter so

Berndus · 05.04.2013, 18:53

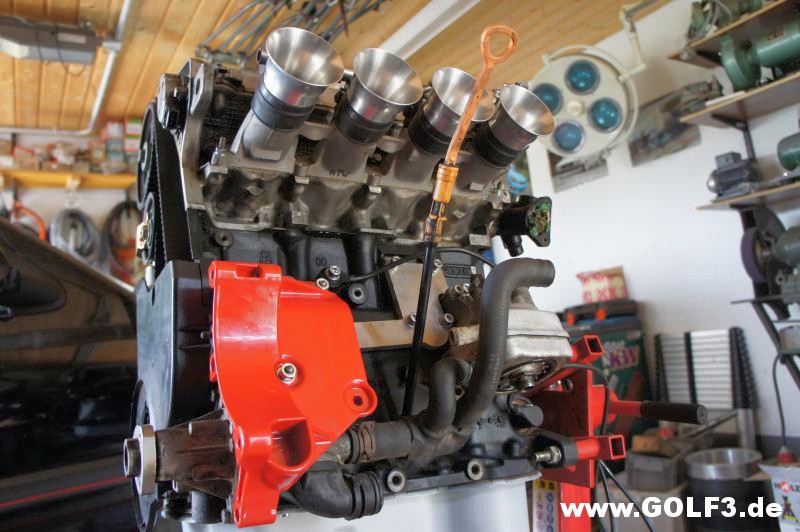

So es ging weiter, die Teile für die Riemenführung sind fertig. Motor ist drin sitzt, passt - nicht.

In Verbindung mit dem 6 Gang (02M) aus dem 4er Golf Jubi GTI will der Motor irgendwie nicht passen, das heist noch etwas im Netz recherchieren und evt. zwei neue Halter bauen. - Das wird schon.

Die Riemenführung passt wie es sein muss, das es so eng ausschaut ist nur aus dem Grund, dass der Motor noch falsch sitzt...

Der Halter für den Spanner am Kopf ist eigentlich nichts besonderes, hab nur das originale Gewinde M10er Gewinde übernommmen und Gewindefreistich etc. mit 0.8er Radien versehen um Spannungspitzen zu mindern und die Anlagefläche mit Ø25mm etwas größer gewählt um eine bessere Flächenpressung zu gewährleisten...Material ist ein CrNi Stahl mit 1250N/mm² Zugfestigkeit.

Bis der Motor richtig sitzt wird noch etwas Hirnschmalz dahin gehen.

Hier paar Bilders:

Berndus · 18.09.2013, 12:40

Guten Tag,

da ja lange nichts mehr in dem Thread passiert ist, bring ich nun mal paar Neuigkeiten.

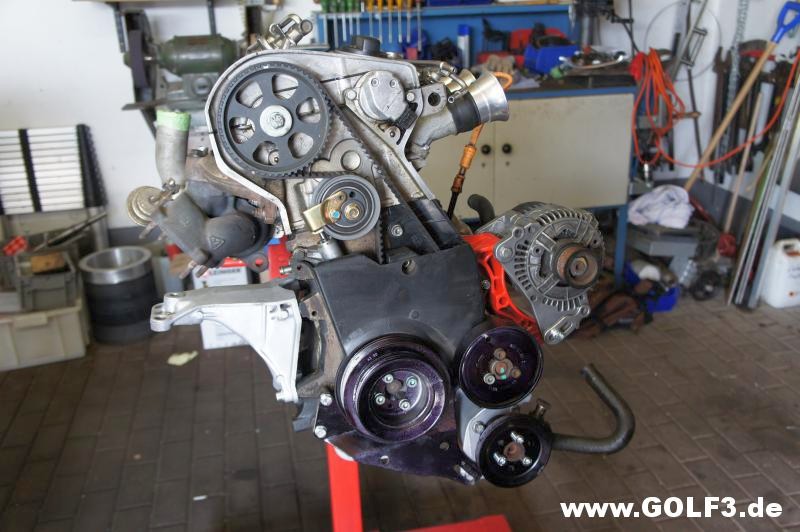

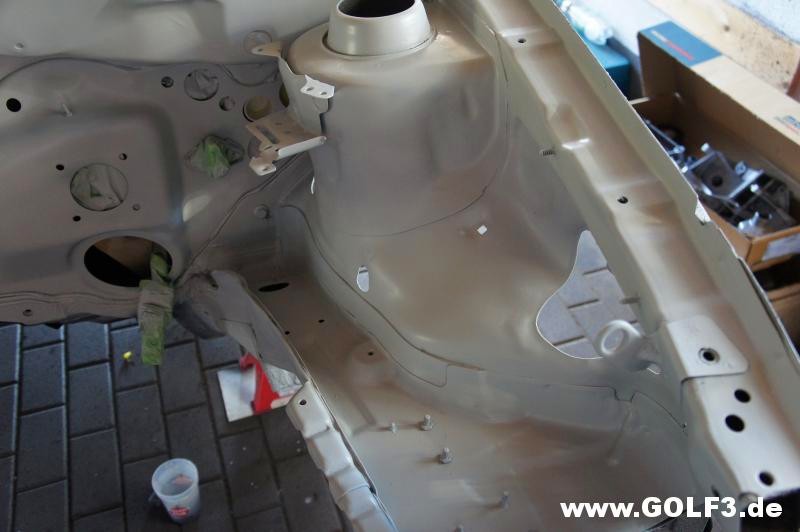

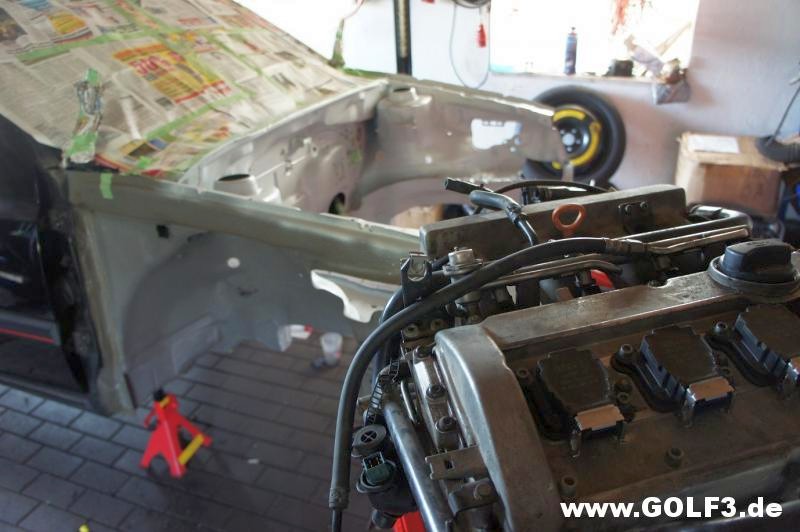

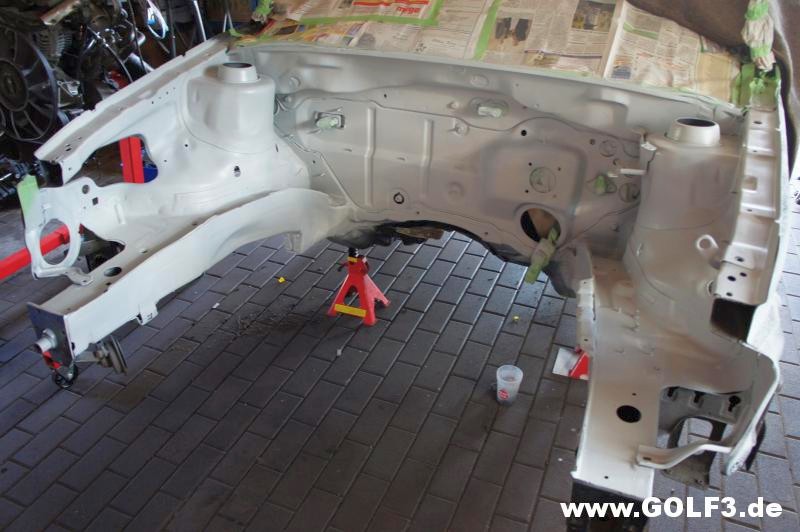

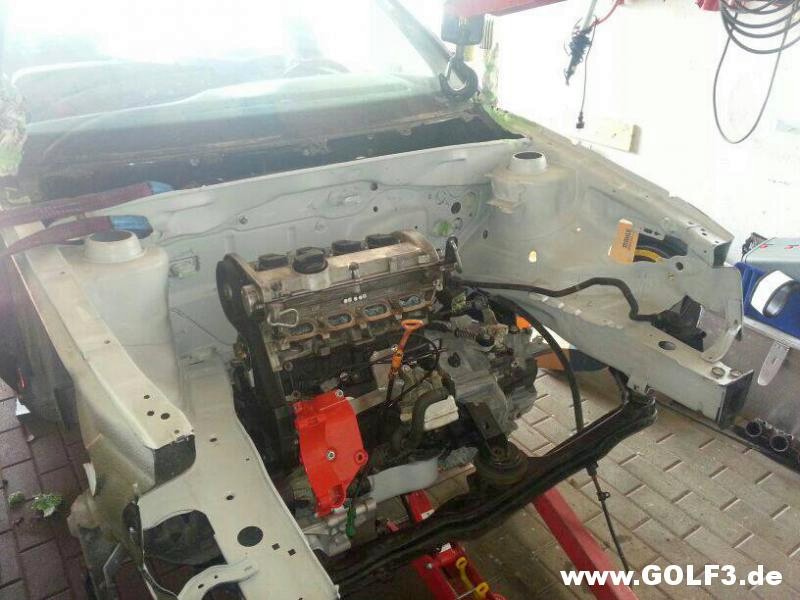

Das Motorkonzept ist jetzt auf 1.8T umgestülpt worden, es ergaben sich viele viele Hinternisse zum Umbau auf 16VG60 speziell für die Verpflanzung im 3er, der Plan steht aber noch, der 16V ist erstmal eingelagert.

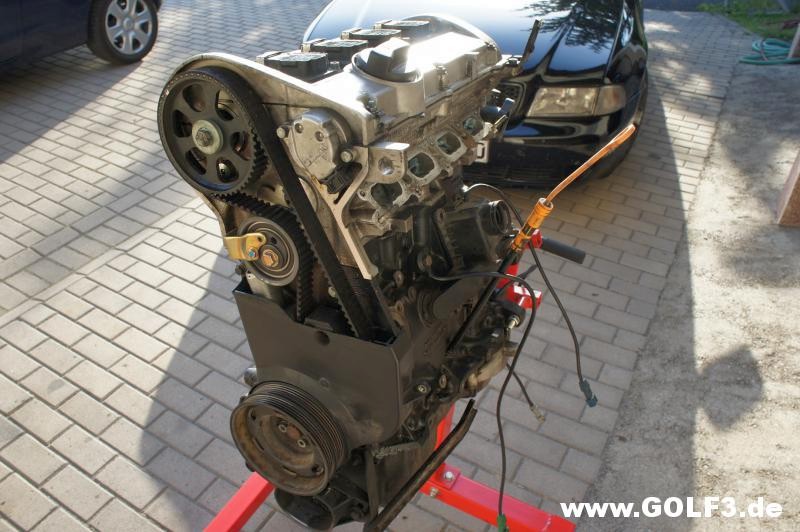

Hab rellativ, naja kann man niemanden erzählen wie günstig nen AT Motor mit 30tkm von nem 3B Passat bekommen, den mal fix auf quer umgebaut und das 6Gang 02M rangeschoben, Motorraum gundiert, Motor reingeworfen, Motorhalter bearbeitet, Verrohrung gebaut, mit der Flex großzügig den Schlossträger bearbeitet, bissle geschweißt. Der ganz normale Ablauf eben.

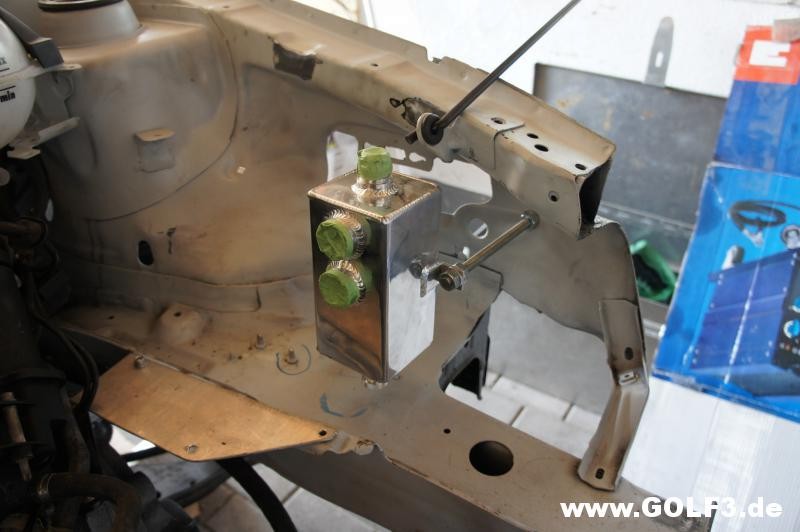

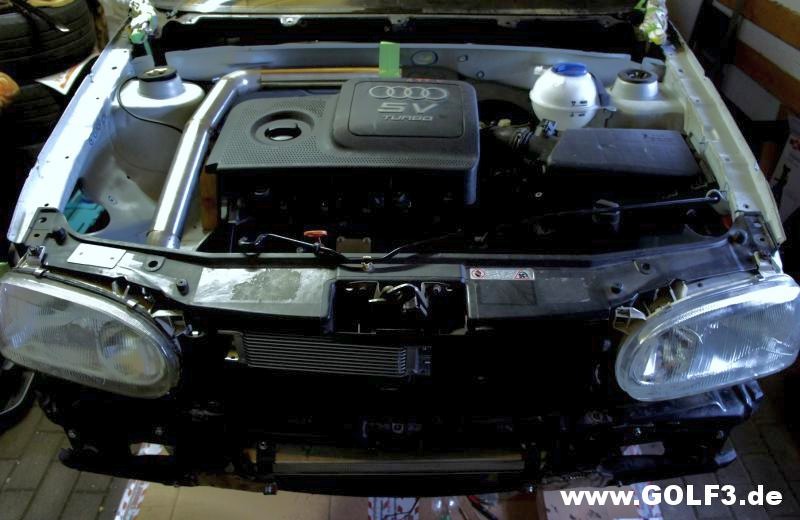

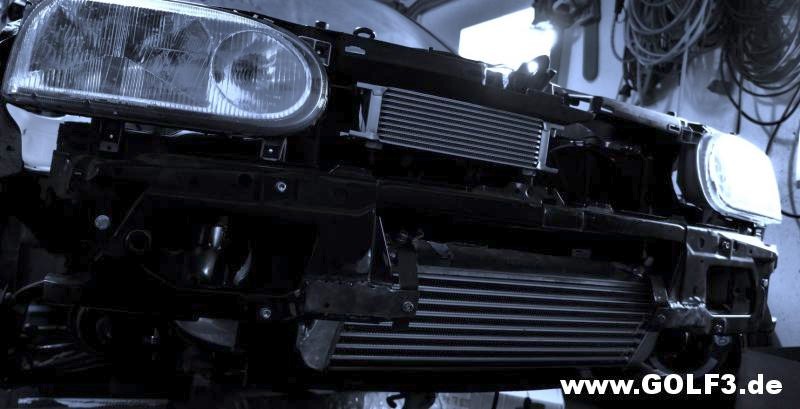

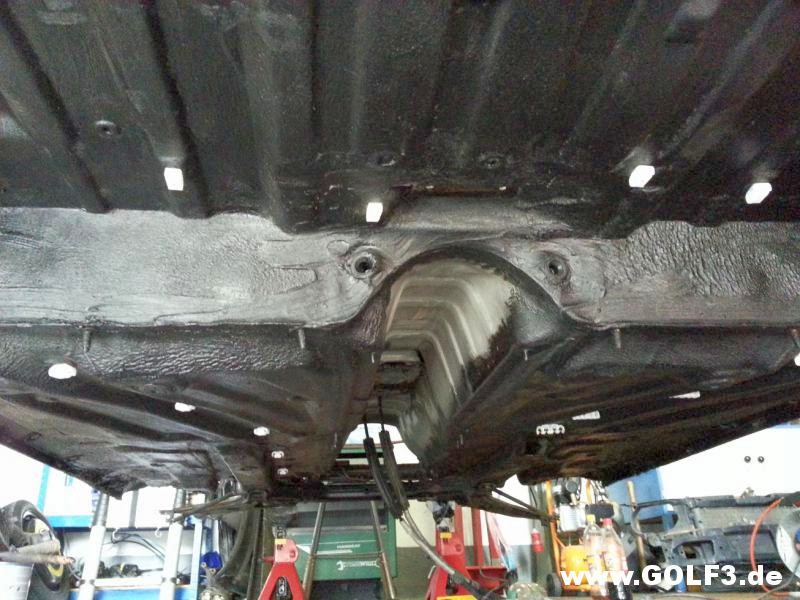

Einen Ölcatchtank für die KGE hab ich vorsorglich schonmal mit eingeplant und wird auch so verbaut. Die Ansaugung wurde so gebaut das alles so orginal sitzt wie zum Beispiel im 4er. Den Unterboden hab ich penibel auf Rost überprüft, nicht viel gefunden, zwei Stellen geschweißt, sonst alles easy...

MfG!

Olympus · 18.09.2013, 13:09

Ich finde es Hammer das du den Wagen neu aufbaust! Bitte umbedingt weiter machen und gut berichten

DaTheo · 18.09.2013, 13:24

schau zum ersten mal rein und werde nun öfter reinschauen, sehr interessant und schön beschrieben
was machst du beruflich?

Berndus · 18.09.2013, 13:32

Zitat:

Zitat von DaTheo

schau zum ersten mal rein und werde nun öfter reinschauen, sehr interessant und schön beschrieben
was machst du beruflich?

Werde versuchen noch weiter alles zu füllen, den Umbau auf 6Gang werde ich auch noch aktualisieren.

Bin Werkzeugmechaniker in nem Prototypenbau...

the FLo · 18.09.2013, 13:34

Der OP-Scheinwerfer ist cool

Sehr schick. Werde dich auf jeden Fall abonnieren.

Berndus · 18.09.2013, 14:11

Zitat:

Zitat von the FLo

Der OP-Scheinwerfer ist cool

Sehr schick. Werde dich auf jeden Fall abonnieren.

Danke danke.

Ja der Scheinwerfer ist für genauere Operationen sehr hilfreich.

the FLo · 18.09.2013, 14:21

Wo hastn den her? Krankenhaus? ^^

Mustang80 · 18.09.2013, 16:25

Sehr interessant zu lesen. Großen Respekt an deine Arbeit und Glückwunsch zur guten Karosse.

Werde das weiter im Auge behalten

Berndus · 18.09.2013, 16:47

Zitat:

Zitat von the FLo

Der OP-Scheinwerfer ist cool

Sehr schick. Werde dich auf jeden Fall abonnieren.

Zitat:

Zitat von the FLo

Wo hastn den her? Krankenhaus? ^^

So in der Art ja. ;-)

GolfGtiRacer · 18.09.2013, 18:14

JAja der das der Umbau auf 16VG60 nicht gerade einfach icst, habe ich damals auch schnell gemerkt.

Deshalb ist es ja auch so selten.

Aber 1,8T hat auch was.

golf 1.8t · 18.09.2013, 18:22

Echt Hammer doku hier, macht echt bock hier rein zu schmulen :-)

flo024 · 18.09.2013, 18:32

Welche Leistung hat der motor ? 180ps?

Berndus · 18.09.2013, 19:09

Zitat:

Zitat von flo024

Welche Leistung hat der motor ? 180ps?

Der Motor ist der 1.8T aus dem Passat, der AEB also, ist noch die alte Blockform. Orginale 150ps

Der Vorteil ist, dass der AEB im Gegensatz zum AGU, AUQ den Kopf mit den großen Kanälen hat, in der ersten Ausbaustufe mit K03 und 3Zoll Abgasanlage sollten 200ps drin sein. Mehr kommt dann auf jeden Fall noch.

Zitat:

Zitat von GolfGtiRacer

JAja der das der Umbau auf 16VG60 nicht gerade einfach icst, habe ich damals auch schnell gemerkt.

Deshalb ist es ja auch so selten.

Aber 1,8T hat auch was.

Von einfach oder nicht sollte man in der Art nicht sprechen. Die Beweggründe dabei das Projekt umzukrempeln waren nicht das es mir zu viel Arbeit gewesen wäre oder es zu schwer war, es ist aus dem Grund so gekommen, da im Vordergrund erstmal fahren stehen sollte, was beim G60 allein von der Eintragung her schwierig ist, zumindest im 3er.

Gesetzt dem Fall es wäre alles bei der Dekra save und der 16VG60 fährt haltbar mit 220-250ps, dann kommt der Punkt das ich mich kenne...das wird mir dann halt zu dünn. Beim 1.8T ist 400ps kein großes Thema, darum der Entschluss.

MfG

ASAGOLF3 · 18.09.2013, 20:09

ja 16vg60 is nicht so einfach

agu hat auch große kanäle, aeb is quasi genau der gleiche wie der agu wobei die ersten aeb motoren noch ne zwischenwelle haben, hab 3blöcke daheim vom 1.8t

wollte damals auch auf aeb umbauen aber die riemenführung gefiel mit nicht

welche servopumpe hast du verbaut ??? die vom aeb ???

ansonsten sehr geile sache

Berndus · 18.09.2013, 21:19

Zitat:

Zitat von ASAGOLF3

ja 16vg60 is nicht so einfach

agu hat auch große kanäle, aeb is quasi genau der gleiche wie der agu wobei die ersten aeb motoren noch ne zwischenwelle haben, hab 3blöcke daheim vom 1.8t

wollte damals auch auf aeb umbauen aber die riemenführung gefiel mit nicht

welche servopumpe hast du verbaut ??? die vom aeb ???

ansonsten sehr geile sache

Hatte das Glück das ich noch nen 16V ABF liegen hatte, habe alle Anbauteile von dem übernehmen können.

MfG

Berndus · 19.09.2013, 12:36

Kurze Doku zum 6Gang umbau.

Habe das Getriebe vom 4er Golf Jubi GTI (02M) im Golf verbaut. Ist das 02M für FWD, da habe ich nicht das Problem mit dem zusätzlichen Winkeltrieb wie z.B. beim S3.

Wieso und wesshalb einen 6. Gang ist eigentlich egal, es ist halt geil.

Der 6 Gang Getriebehalter ist von Epytec, gibts für günstiges Geld im Ebayshop bzw. auf der Webseite. Passt plug'n'play an das 02M.

Erster Punkt ist, dass man die 4er Golf Antriebwellen fahren muss, hab in verschiedenen Foren nachgelesen und mich am See mit einigen 3er Golf 1.8T 02M Fahrern unterhalten, die kurze Antriebswelle soll so passen die lange muss gekürzt werden.

Ein Maß sage ich noch nicht, da ich nicht weis ob es funktioniert, sobald ich es weis werde ich berichten.

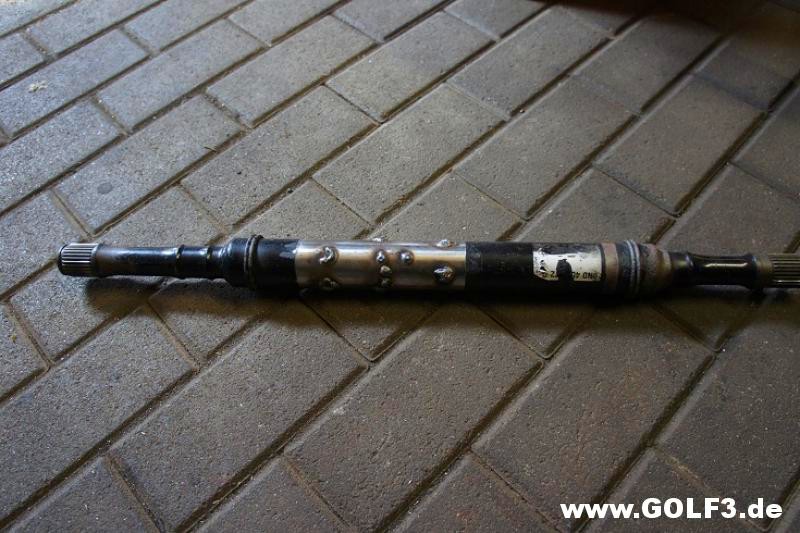

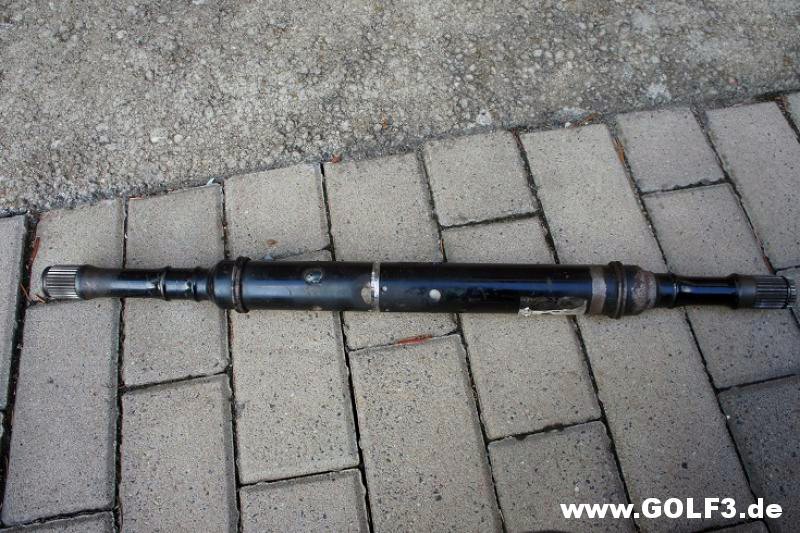

Dann kommt die Frage auf, wie die Welle kürzen... erstmal der Griff zur Flex, einmal in der Mitte durch. Anschließend habe ich die geflexten enden auf der Drehbank plan gedreht, gemessen und aufs gewünschte Maß gedreht. dazu habe ich ringsum die Hohlwelle Bohrungen gesetzt um diese noch dort verschweißen zu können.

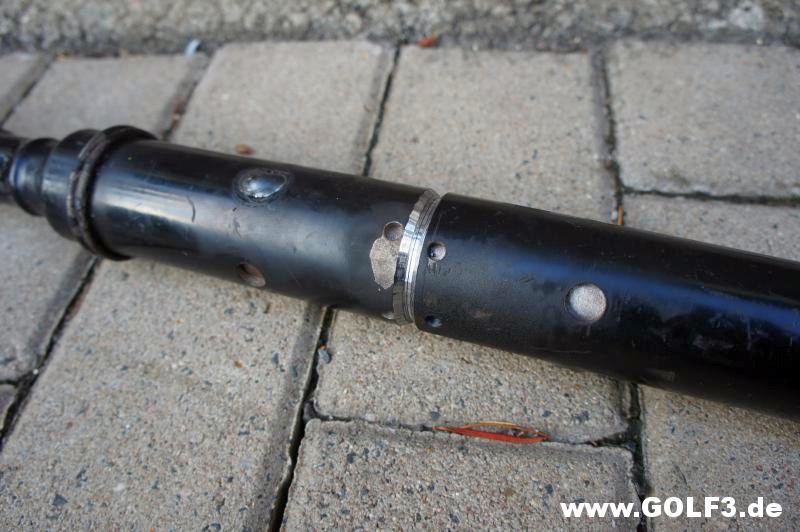

Zum fügen der Welle hab ich ein Zwischenstück gedreht was 0,015mm Übermaß hat, richtig derb warm machen und die Welle zusammenfügen.

Anschließend hab ich die Welle nochmals aufgenommen um den Einstich an den Wellenenden größer zu drehen, da man beim schweißen nicht nur zubrät sondern auch ne Wurzel rein bekommt.

Geschweißt - nochmal überdreht - nochmal paar Lunker zugebraten, jetzt nur nochmal überdrehen, den Rest macht der Lack.

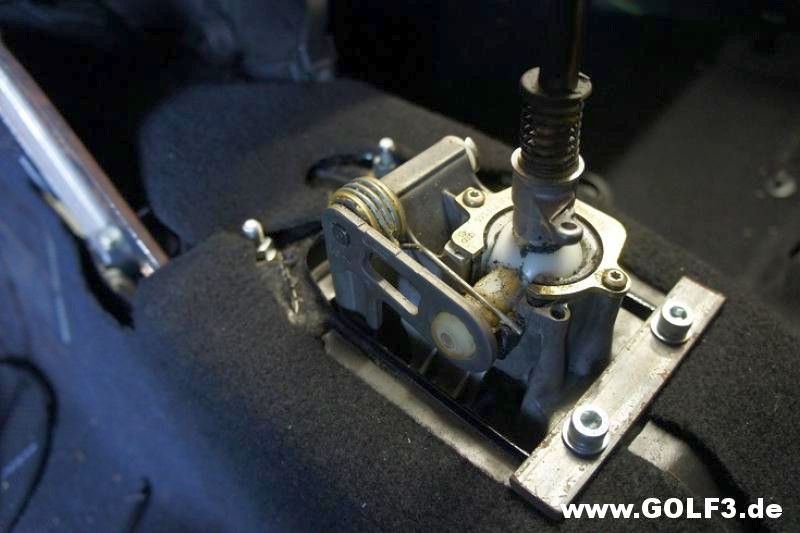

Die Golf 4 Schatbox sitzt auch.

golf 1.8t · 19.09.2013, 12:40

Ich habe auch sechs gang und fahre das aus dem 1, 9tdi
Links habe ich die welle vom golf 4 übernommen und rechts habe ich die spezielle welle von turbo gockel sein Shop passt plug and Play ran kostet bloß leider ein bißchen was
