Standard Rückbau auf OEM Gamma IV mit Line Out

Guten Tach,

wie der titel schon verrät möchte ich mein Pionieer Radio gegen ein Original Gamma IV tauschen da ich es TOTAL für´n popes finde wie die Modernen Radios in den alten Armaturen aussehen nun mein Plan ...

VW Gamma IV
AUX/USB CD Wechsler EMU

ist bis hier hin auch kein Problem gibt ja bereits einige Themen dazu aber nun zu meinem eigentlichen Problem ... Ich brauche Line Out / Cinch für meine Endstufe... ist es möglich aus dem gamma IV bzw. aus einem Radio ohne Line Out ein Unverstärktes Signal raus zuprügeln wo man evt. über den lautsprecher ausgang ein cinch anschluss anklemmt

hatte das Gamma IV in meinem Passat und war immer zufrieden nur habe ich das damals mit dem auto verkauft und bevor ich mir nun wieder eins besorge wollte ich mal klären was möglich ist weil die Dinger im Guten zustand etwa genau so teuer sind wie ein neues von MM und wenn man dann noch den EMU dazu rechnet ist man schnell bei 150€

ich hoffe ihr könnt mir helfen



Geändert von Hbmc903 (13.03.2016 um 21:52 Uhr)
Hbmc903 ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 13.03.2016, 22:40 #2
Benutzerbild von Teletubby
Forenheiliger

Registriert seit: 16.12.2008
Beiträge: 13.612
Abgegebene Danke: 1.767
Erhielt 5.839 Danke für 4.260 Beiträge
Teletubby Teletubby ist offline
Forenheiliger
Benutzerbild von Teletubby

Registriert seit: 16.12.2008
Beiträge: 13.612
Abgegebene Danke: 1.767
Erhielt 5.839 Danke für 4.260 Beiträge
Standard

Hallo!

Zitat:
Zitat von Hbmc903 Beitrag anzeigen
...da ich es TOTAL für´n popes finde wie die Modernen Radios in den alten Armaturen aussehen...
Ja, das sehe ich genau so.


Zitat:
Zitat von Hbmc903 Beitrag anzeigen
Ich brauche Line Out / Cinch für meine Endstufe... ist es möglich aus dem gamma IV bzw. aus einem Radio ohne Line Out ein Unverstärktes Signal raus zuprügeln wo man evt. über den lautsprecher ausgang ein cinch anschluss anklemmt
Prinzipiell ja, weil zwei Pins des zehnpoligen Steckers an der Rückseite des Radios line-out-ähnlich sein sollen. Die Nummern der Pins kann ich bei Bedarf raussuchen.

Aber: Ich habe für die Gamma IV-Radios von Philips (es gibt sie auch von Panasonic) einen Originalschaltplan. Dort sind die beiden genannten Pins als Ausgänge für Bassverstärker benannt. Man müsste das einfach mal ausprobieren.

Freundliche Grüße
Teletubby
Teletubby ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 14.03.2016, 00:11 #3
Benutzerbild von Hbmc903
Hilfesuchender
Themenstarter

Registriert seit: 08.03.2016
Beiträge: 12
Abgegebene Danke: 0
Erhielt 3 Danke für 3 Beiträge
Hbmc903 Hbmc903 ist offline
Hilfesuchender
Benutzerbild von Hbmc903

Registriert seit: 08.03.2016
Beiträge: 12
Abgegebene Danke: 0
Erhielt 3 Danke für 3 Beiträge
Standard

Zitat:
Zitat von Teletubby Beitrag anzeigen
Aber: Ich habe für die Gamma IV-Radios von Philips (es gibt sie auch von Panasonic) einen Originalschaltplan. Dort sind die beiden genannten Pins als Ausgänge für Bassverstärker benannt. Man müsste das einfach mal ausprobieren.
Das hört sich ja schon ganz gut an aber sind für Line out nicht 4 Pinne nötig?
kenne mich mit dem ganzen Hifi Gedöns nicht so gut aus aber ich brauche ja 2 cinch stecker L+R und die sind ja 2 Polig also müssten das doch 4 pinne sein oder nicht ?
Hbmc903 ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 14.03.2016, 09:22 #4
Benutzerbild von Hbmc903
Hilfesuchender
Themenstarter

Registriert seit: 08.03.2016
Beiträge: 12
Abgegebene Danke: 0
Erhielt 3 Danke für 3 Beiträge
Hbmc903 Hbmc903 ist offline
Hilfesuchender
Benutzerbild von Hbmc903

Registriert seit: 08.03.2016
Beiträge: 12
Abgegebene Danke: 0
Erhielt 3 Danke für 3 Beiträge
Standard

Zitat:
Zitat von Hbmc903 Beitrag anzeigen
Das hört sich ja schon ganz gut an aber sind für Line out nicht 4 Pinne nötig?
kenne mich mit dem ganzen Hifi Gedöns nicht so gut aus aber ich brauche ja 2 cinch stecker L+R und die sind ja 2 Polig also müssten das doch 4 pinne sein oder nicht ?
Ich stelle mal meinen Denkfehler klar 2 Pinne reichen natürlich aus da es ja zb. Auch klinke 2 Pin auf cinch 4 Pin gibt ... und umgekehrt. Naja War ja auch schon spät gestern ich hoffe nur das es mit dem Emulator dann auch funktioniert. Ich werde jetzt mal gucken das ich ein Radio bekomme und werde den Umbau dann hier dokumentieren

Edit:
Habe gerade noch eine andere Lösung für alle anderen Radios gefunden es gibt fertige Adapter von Lautsprecher Ausgang auf cinch teilweise sogar mit Pegel Einstellungen die Dinger gibt es im inet ab 10€ die konvertieren das LS Signal auf ein unverstärktes line out Signal

Geändert von Hbmc903 (14.03.2016 um 10:05 Uhr)
Hbmc903 ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 14.03.2016, 12:05 #5
¼-Meile-Fahrer

Registriert seit: 01.02.2007
Beiträge: 1.023
Abgegebene Danke: 266
Erhielt 285 Danke für 222 Beiträge
pornomirko pornomirko ist offline
¼-Meile-Fahrer

Registriert seit: 01.02.2007
Beiträge: 1.023
Abgegebene Danke: 266
Erhielt 285 Danke für 222 Beiträge
Standard

...musst dir nen Adapter bauen ... ist günstiger und besser als gekaufte "HighLow-Wandler" ...

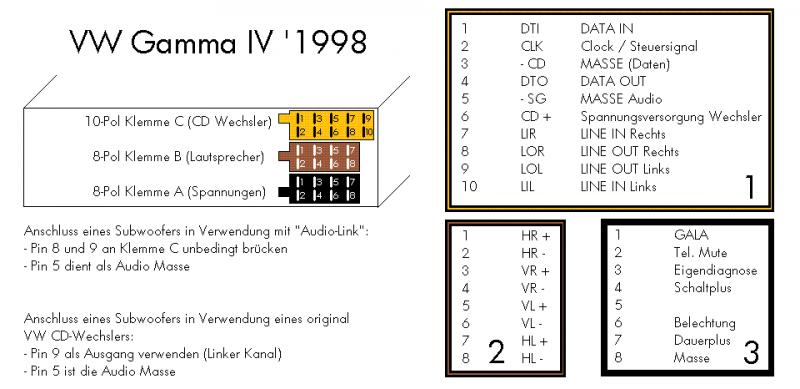

Pin 8 ist LineOut RECHTS
Pin 9 ist LineOut LINKS

...als Masse nimmst Du jeweils Pin 5

....somit hast Du dann EIN PAAR Chinch-Ausgänge!
pornomirko ist offline   Mit Zitat antwortenMit Zitat antworten
Folgende 3 Benutzer sagen Danke zu pornomirko für den nützlichen Beitrag:
Andy966 (15.03.2016), danone (14.03.2016), Teletubby (14.03.2016)
Alt 14.03.2016, 20:38 #6
Benutzerbild von Hbmc903
Hilfesuchender
Themenstarter

Registriert seit: 08.03.2016
Beiträge: 12
Abgegebene Danke: 0
Erhielt 3 Danke für 3 Beiträge
Hbmc903 Hbmc903 ist offline
Hilfesuchender
Benutzerbild von Hbmc903

Registriert seit: 08.03.2016
Beiträge: 12
Abgegebene Danke: 0
Erhielt 3 Danke für 3 Beiträge
Standard

Zitat:
Zitat von pornomirko Beitrag anzeigen

Pin 8 ist LineOut RECHTS
Pin 9 ist LineOut LINKS

...als Masse nimmst Du jeweils Pin 5

....somit hast Du dann EIN PAAR Chinch-Ausgänge!
Sauber! Ich Danke dir
Habe im Moment jemand an der Hand der mir ein gamma IV in grün besorgen kann mal sehen ob das klappt ansonsten ebay oder Schrott
Ich möchte da ich keine Klima habe einen freien Platz neben dem Knopf für die heckscheibe Heizung nutzen um aux und usb darin zu versenken

Geändert von Hbmc903 (14.03.2016 um 20:40 Uhr)
Hbmc903 ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 14.03.2016, 21:38 #7
Benutzerbild von Teletubby
Forenheiliger

Registriert seit: 16.12.2008
Beiträge: 13.612
Abgegebene Danke: 1.767
Erhielt 5.839 Danke für 4.260 Beiträge
Teletubby Teletubby ist offline
Forenheiliger
Benutzerbild von Teletubby

Registriert seit: 16.12.2008
Beiträge: 13.612
Abgegebene Danke: 1.767
Erhielt 5.839 Danke für 4.260 Beiträge
Standard

Hallo!

Zitat:
Zitat von pornomirko Beitrag anzeigen
Pin 8 ist LineOut RECHTS
Pin 9 ist LineOut LINKS
Genau das sind die beiden Pins, die ich gemeint habe. Aber wie gesagt: Im Original-Schaltplan für dieses Radio sind sie als Ausgänge für Bassverstärker bezeichnet. Ob das stimmt, weiß ich nicht, weil ich es noch nicht ausprobiert habe.


Zitat:
Zitat von Hbmc903 Beitrag anzeigen
Habe im Moment jemand an der Hand der mir ein gamma IV in grün besorgen kann mal sehen ob das klappt ansonsten ebay oder Schrott
Dann solltest Du zusehen, dass Du ein Gamma IV vom Hersteller Philips bekommst, weil die in mehreren Punkten besser sind als die von Panasonic. Von vorn sehen beide Ausführungen gleich aus und können aus dieser Perspektive nur von absoluten Insidern unterschieden werden.

Freundliche Grüße
Teletubby

Geändert von Teletubby (14.03.2016 um 21:41 Uhr)
Teletubby ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 15.03.2016, 09:00 #8
¼-Meile-Fahrer

Registriert seit: 01.02.2007
Beiträge: 1.023
Abgegebene Danke: 266
Erhielt 285 Danke für 222 Beiträge
pornomirko pornomirko ist offline
¼-Meile-Fahrer

Registriert seit: 01.02.2007
Beiträge: 1.023
Abgegebene Danke: 266
Erhielt 285 Danke für 222 Beiträge
Standard

Zitat:
Zitat von Hbmc903 Beitrag anzeigen
Sauber! Ich Danke dir
Habe im Moment jemand an der Hand der mir ein gamma IV in grün besorgen kann mal sehen ob das klappt ansonsten ebay oder Schrott
Ich möchte da ich keine Klima habe einen freien Platz neben dem Knopf für die heckscheibe Heizung nutzen um aux und usb darin zu versenken


Zitat:
Zitat von Teletubby Beitrag anzeigen
Hallo!



Genau das sind die beiden Pins, die ich gemeint habe. Aber wie gesagt: Im Original-Schaltplan für dieses Radio sind sie als Ausgänge für Bassverstärker bezeichnet. Ob das stimmt, weiß ich nicht, weil ich es noch nicht ausprobiert habe.




Dann solltest Du zusehen, dass Du ein Gamma IV vom Hersteller Philips bekommst, weil die in mehreren Punkten besser sind als die von Panasonic. Von vorn sehen beide Ausführungen gleich aus und können aus dieser Perspektive nur von absoluten Insidern unterschieden werden.

Freundliche Grüße
Teletubby
...ich denke, es wird ein ungefiltertes StereoSignal damit zur Verfügung gestellt ....
