Standard Kabelverlegung Anlasser G3 VR6

Hallo zusammen,

ich habe am Wochenende mein Anlasser getauscht und wollte nun auch einmal die Verlegung der Kabel ordnen, da beim damaligen Umbau des Motors scheinbar die dafür vorgesehene Tülle nicht vorhanden war.

Zwischenzeitlich habe ich bereits die Stütze 1H0971615C und den Clip 1H0971615P bestellt, aber leider den Halter 1H0971858A vergessen. Kann mir jemand vielleicht ein Foto von Seinem Anlasser machen, wo ersichtlich wird, wie die Kabel zur Batterie und zur LIMA in der Führung verlegt werden?

Weiterhin wäre es super, wenn Ihr mir sagen könntet, in welcher Reihenfolge die beiden Stecker in die Halterung gesetzt werden müssen, die auf der Motorkonsole sitzt. Leider haben diese kein Poka-Yoke-System.

Danke vorab,

Viele Grüße
Viktor
Angehängte Grafiken
Dateityp: jpg image1(14).jpg (251,2 KB, 28x aufgerufen)
Dateityp: jpg image3(3).jpg (160,3 KB, 29x aufgerufen)
Dateityp: jpg image2(4).jpg (202,6 KB, 26x aufgerufen)



Geändert von viktorio (19.04.2020 um 12:30 Uhr)
viktorio ist gerade online   Mit Zitat antwortenMit Zitat antworten
Alt 25.05.2020, 08:48 #2
Hilfebietender
Themenstarter

Registriert seit: 15.12.2009
Beiträge: 103
Abgegebene Danke: 5
Erhielt 0 Danke für 0 Beiträge
viktorio viktorio ist gerade online
Hilfebietender

Registriert seit: 15.12.2009
Beiträge: 103
Abgegebene Danke: 5
Erhielt 0 Danke für 0 Beiträge
Standard

Habe nun einige meiner Fragen klären können, aber leider ist eine offen geblieben. Vom Klimakompressor und von der Lichtmaschine kommen zwei Leitungen, die am Anlasser einen Stecker haben. Die Kabelführung oberhalb des Anlassers hat aber nur einen Steckplatz. Habe ich einen Denkfehler oder wo wird der Stecker befestigt?

Viele Grüße
Viktor
Angehängte Grafiken
Dateityp: jpg EA61C927-3CF8-4AEB-AC42-87BDBCAE78EA.jpg (118,8 KB, 14x aufgerufen)
Dateityp: jpg 3FC192D1-B692-4BF6-9365-6AA37F8FA886.jpg (91,0 KB, 13x aufgerufen)
viktorio ist gerade online   Mit Zitat antwortenMit Zitat antworten
Alt 25.05.2020, 09:29 #3
Benutzerbild von Teletubby
Forenheiliger

Registriert seit: 16.12.2008
Beiträge: 13.636
Abgegebene Danke: 1.774
Erhielt 5.886 Danke für 4.271 Beiträge
Teletubby Teletubby ist offline
Forenheiliger
Benutzerbild von Teletubby

Registriert seit: 16.12.2008
Beiträge: 13.636
Abgegebene Danke: 1.774
Erhielt 5.886 Danke für 4.271 Beiträge
Standard

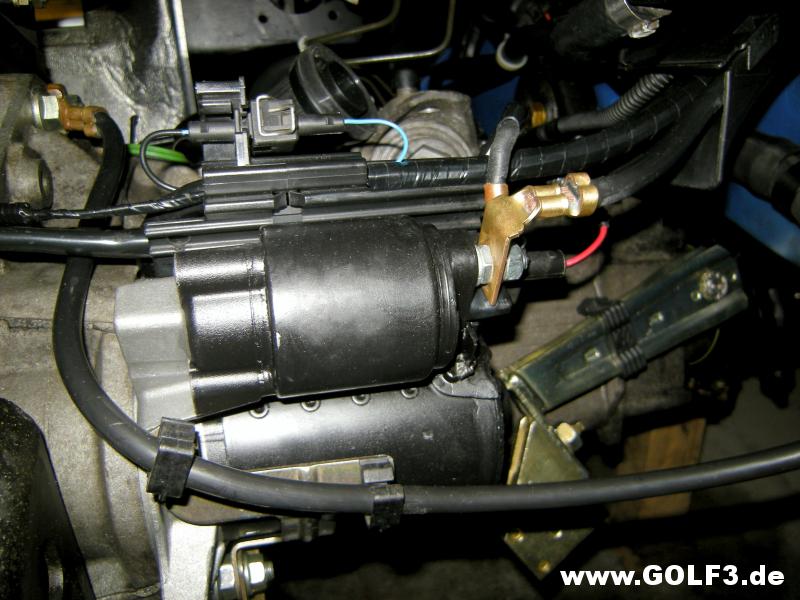

Die Kabelsteckverbindung zum Generator gehört so wie auf angehängem Foto. Eine Steckverbindung zum Klimakompressor habe ich an dieser Stelle noch nie gesehen.
Teletubby ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 25.05.2020, 14:45 #4
Hilfebietender
Themenstarter

Registriert seit: 15.12.2009
Beiträge: 103
Abgegebene Danke: 5
Erhielt 0 Danke für 0 Beiträge
viktorio viktorio ist gerade online
Hilfebietender

Registriert seit: 15.12.2009
Beiträge: 103
Abgegebene Danke: 5
Erhielt 0 Danke für 0 Beiträge
Standard

Zitat:
Zitat von Teletubby Beitrag anzeigen
Die Kabelsteckverbindung zum Generator gehört so wie auf angehängem Foto. Eine Steckverbindung zum Klimakompressor habe ich an dieser Stelle noch nie gesehen.
Hallo Manfred,

danke für die Anmerkung. An dem kleinen Kabelbaum hängt bei mir sowohl die dicke +Verbindung von Anlasser zur Lichtmaschine als auch ein einpoliges Kabel zur Lichtmaschine und ein zwei-poliges zum Klimakompressor. Siehe Fotos:

Update: habe bei EBay auch noch einmal das Foto des Kabelbaums gefunden.

Viele Grüße
Viktor
Angehängte Grafiken
Dateityp: jpg AA0EABC4-EEF1-4BEE-9A06-CA5FE6C3DABE.jpg (38,9 KB, 12x aufgerufen)
Dateityp: jpg E14640F7-303B-449E-8416-4969BEAC3516.jpg (135,7 KB, 11x aufgerufen)
Dateityp: jpg 13011D7C-A4C9-4DAB-A48E-A800B0BA1C3D.jpg (38,1 KB, 3x aufgerufen)



Geändert von viktorio (26.05.2020 um 20:08 Uhr)
viktorio ist gerade online   Mit Zitat antwortenMit Zitat antworten
