Standard Climatronic nachgerüstet komme nicht weiter brauche Hilfe

Hi zusammen,

Hab schon das ein oder andere gelesen , aber nichts gefunden .

Ich habe bei meinem Golf eine Climatronic nachgerüstet und diese funktioniert nicht leider...

Nach dem Umbau bekommt der Kompressor keine Signal .

Das einschalt Signal kommt vom Lüftersteuergerät und woher bekommt der das Signal?

Oder hat von euch jemand Erfahrung und Ideen ?

Wäre sehr dankbar wenn mir jemand hilft

Golf 3 1.8 90PS 1997 ADZ


Leon300ST ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 20.07.2019, 18:27 #2
Benutzerbild von Teletubby
Forenheiliger

Registriert seit: 16.12.2008
Beiträge: 13.212
Abgegebene Danke: 1.690
Erhielt 5.659 Danke für 4.134 Beiträge
Teletubby Teletubby ist offline
Forenheiliger
Benutzerbild von Teletubby

Registriert seit: 16.12.2008
Beiträge: 13.212
Abgegebene Danke: 1.690
Erhielt 5.659 Danke für 4.134 Beiträge
Standard

Hallo!

Zitat:
Zitat von Leon300ST Beitrag anzeigen
Nach dem Umbau bekommt der Kompressor keine Signal .
"OFF-Climatronic oder "ECON"-Climatronic?

Zitat:
Zitat von Leon300ST Beitrag anzeigen
Das einschalt Signal kommt vom Lüftersteuergerät und woher bekommt der das Signal?
Bei der "ECON"-Climatronic vom Climatronic-Steuergerät Stecker T28b Pin 9 über den Druckschalter im Trockner an den Pin T10/8 bzw. an T10/3 des Lüfter-Steuergerätes.


Zitat:
Zitat von Leon300ST Beitrag anzeigen
Oder hat von euch jemand Erfahrung und Ideen ?
Stammt die gesamte nachgerüstete Climatronic aus ein und demselben Auto? Ist die Anlage richtig befüllt worden? Ist ein Fehler (oder mehrere) im Fehlerspeicher des Climatronic Steuergerätes? Blinkt das Climatronic-Display nach dem Einschalten der Zündung für 10 bis 15 Sekunden?

Freundliche Grüße
Teletubby

Geändert von Teletubby (20.07.2019 um 18:30 Uhr)
Teletubby ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 20.07.2019, 18:41 #3
Hilfesuchender
Themenstarter

Registriert seit: 20.07.2019
Beiträge: 17
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
Leon300ST Leon300ST ist offline
Hilfesuchender

Registriert seit: 20.07.2019
Beiträge: 17
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
Standard

Also die Anlage ist die mit Econ Taste aus 96 und wurde in ein Golf von 97 eingebaut und war alles aus einem Fahrzeug .
Musste Pins um Pinnen und bin mir nicht sicher ob die richtig sind...

Brauch ich auch den Sicherungskasten aus dem anderen oder hast du eine Anleitung für den Umbau?
Das Fahrzeug hatte davor keine Klimaanlage.
Im Fehlerspeicher ist nichts hinterlegt,die Anlage blickt nicht und ist richtig befüllt.
Viele Grüße
Leon300ST ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 20.07.2019, 19:17 #4
Benutzerbild von Teletubby
Forenheiliger

Registriert seit: 16.12.2008
Beiträge: 13.212
Abgegebene Danke: 1.690
Erhielt 5.659 Danke für 4.134 Beiträge
Teletubby Teletubby ist offline
Forenheiliger
Benutzerbild von Teletubby

Registriert seit: 16.12.2008
Beiträge: 13.212
Abgegebene Danke: 1.690
Erhielt 5.659 Danke für 4.134 Beiträge
Standard

Zitat:
Zitat von Leon300ST Beitrag anzeigen
Also die Anlage ist die mit Econ Taste aus 96 und wurde in ein Golf von 97 eingebaut und war alles aus einem Fahrzeug .
Musste Pins um Pinnen und bin mir nicht sicher ob die richtig sind...
Welche Pins denn? Sehr wahrscheinlich ist dabei etwas schief gelaufen, weil im Normalflall nichts umgepinnt werden muss, wenn man die originalen Climatronic Kabelstränge verbaut.

Zur Elektrik der Climatronic gehören drei Kabelstränge: Der für den Gebläsekasten, der für das Armaturenbrett und der für den Motorraum. Der für den Motorraum muss zum Motor und zur Getriebeart (Schaltung oder Automatik) passen.


Zitat:
Zitat von Leon300ST Beitrag anzeigen
Brauch ich auch den Sicherungskasten aus dem anderen...
Nein, im Normalfall nicht.


Zitat:
Zitat von Leon300ST Beitrag anzeigen
oder hast du eine Anleitung für den Umbau?
Ich habe den Umbau zwar schonmal erfolgreich gemacht (Auto hatte vorher eine manuelle Klimaanlage), aber Anleitung habe ich keine. Ich bezweifele, dass überhaupt jemand eine hat.
Teletubby ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 20.07.2019, 19:50 #5
Hilfesuchender
Themenstarter

Registriert seit: 20.07.2019
Beiträge: 17
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
Leon300ST Leon300ST ist offline
Hilfesuchender

Registriert seit: 20.07.2019
Beiträge: 17
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
Standard

Mist ....
Es war das Schwarz/weiße Kabel an dem blauen Stecker .(Spender)
Und bei meinem war das belegt mit einem Rot/Schwarzen das ich ausgepinnt habe und stattdessen das schwarz/weiße eingepinnt habe.
Wie viele Stecker es waren weiß ich nicht mehr...
Leon300ST ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 20.07.2019, 19:55 #6
Hilfesuchender
Themenstarter

Registriert seit: 20.07.2019
Beiträge: 17
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
Leon300ST Leon300ST ist offline
Hilfesuchender

Registriert seit: 20.07.2019
Beiträge: 17
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
Standard

Weiß leider nicht wie ich hier Bilder einstelle es war ein Blauer Stecker an der ZE mit 6 Kabeln
Braun,Rot/schwarz,rot/weiß,schwarz/weiß,weis/rot und grau/blau
Leon300ST ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 20.07.2019, 20:05 #7
Hilfesuchender
Themenstarter

Registriert seit: 20.07.2019
Beiträge: 17
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
Leon300ST Leon300ST ist offline
Hilfesuchender

Registriert seit: 20.07.2019
Beiträge: 17
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
Standard

Und manche Kabel sind zusammengelaufen wie das schwarz/weiße das habe ich angeschnitten und neu verlegt
Leon300ST ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 20.07.2019, 20:12 #8
Benutzerbild von wolfi71
Helfersyndrom

Registriert seit: 18.04.2008
Beiträge: 21.384
Abgegebene Danke: 897
Erhielt 2.623 Danke für 2.199 Beiträge
wolfi71 wolfi71 ist offline
Helfersyndrom
Benutzerbild von wolfi71

Registriert seit: 18.04.2008
Beiträge: 21.384
Abgegebene Danke: 897
Erhielt 2.623 Danke für 2.199 Beiträge
Standard

Natürlich hat teletubby eine Anleitung, in seinem Showroom ist das genau beschrieben.

Und Mustang80 hatte das auch mal gemacht.
wolfi71 ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 20.07.2019, 20:26 #9
Hilfesuchender
Themenstarter

Registriert seit: 20.07.2019
Beiträge: 17
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
Leon300ST Leon300ST ist offline
Hilfesuchender

Registriert seit: 20.07.2019
Beiträge: 17
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
Standard

Und wie finde ich die?
Leon300ST ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 20.07.2019, 22:39 #10
Golf-Liebhaber

Registriert seit: 13.06.2012
Beiträge: 763
Abgegebene Danke: 73
Erhielt 110 Danke für 97 Beiträge
Edi95 Edi95 ist offline
Golf-Liebhaber

Registriert seit: 13.06.2012
Beiträge: 763
Abgegebene Danke: 73
Erhielt 110 Danke für 97 Beiträge
Standard

Geh auf das Profil von Teletubby(auf seinen Namen klicken), dort auf Statistik und dann auf Suche alle Themen von Teletubby.




Edi95 ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 21.07.2019, 09:15 #11
Hilfesuchender
Themenstarter

Registriert seit: 20.07.2019
Beiträge: 17
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
Leon300ST Leon300ST ist offline
Hilfesuchender

Registriert seit: 20.07.2019
Beiträge: 17
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
Standard

Habe nichts passendes gefunden
Wenn ich den Kompressor direkt ansteuer und die Magnetkupplung zieht arbeitet er und muss kalte Luft bringen sehr ich das richtig?
Leon300ST ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 21.07.2019, 09:18 #12
Benutzerbild von Teletubby
Forenheiliger

Registriert seit: 16.12.2008
Beiträge: 13.212
Abgegebene Danke: 1.690
Erhielt 5.659 Danke für 4.134 Beiträge
Teletubby Teletubby ist offline
Forenheiliger
Benutzerbild von Teletubby

Registriert seit: 16.12.2008
Beiträge: 13.212
Abgegebene Danke: 1.690
Erhielt 5.659 Danke für 4.134 Beiträge
Standard

Zitat:
Zitat von Leon300ST Beitrag anzeigen
Es war das Schwarz/weiße Kabel an dem blauen Stecker .(Spender) Und bei meinem war das belegt mit einem Rot/Schwarzen das ich ausgepinnt habe und stattdessen das schwarz/weiße eingepinnt habe.
Wie viele Stecker es waren weiß ich nicht mehr...
Mach mal ein Foto von diesem Stecker. Dieses Foto kannst Du per "Bilderupload" (im oberen bereich der Forumsseite) hochladen.

Was hat das Spenderauto der Climatronic eigentlich für einen Motor?
Teletubby ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 21.07.2019, 09:54 #13
Hilfesuchender
Themenstarter

Registriert seit: 20.07.2019
Beiträge: 17
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
Leon300ST Leon300ST ist offline
Hilfesuchender

Registriert seit: 20.07.2019
Beiträge: 17
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
Standard

Das ist der Stecker des steckt am Sicherungskasten.
Spenderfahrzeug ist ebenfalls ein 1.8 90PS ADZ aus 96
Angehängte Grafiken
Dateityp: jpg IMG_20190712_210019.jpg (160,4 KB, 12x aufgerufen)
Leon300ST ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 21.07.2019, 10:33 #14
Benutzerbild von Teletubby
Forenheiliger

Registriert seit: 16.12.2008
Beiträge: 13.212
Abgegebene Danke: 1.690
Erhielt 5.659 Danke für 4.134 Beiträge
Teletubby Teletubby ist offline
Forenheiliger
Benutzerbild von Teletubby

Registriert seit: 16.12.2008
Beiträge: 13.212
Abgegebene Danke: 1.690
Erhielt 5.659 Danke für 4.134 Beiträge
Standard

Zitat:
Zitat von Leon300ST Beitrag anzeigen
Spenderfahrzeug ist ebenfalls ein 1.8 90PS ADZ aus 96
Dann müsste das, wenn Du die kompletten Kabelsträge getauscht hast, eigentlich funktionieren. Zumindest was die Climatronic angeht.


Zitat:
Zitat von Leon300ST Beitrag anzeigen
Das ist der Stecker des steckt am Sicherungskasten.
Wenn ich das richtig sehe, ist das der Stecker Q der Zentralelektrik. Er kommt aus dem Armaturenbrett-Kabelstrang. Das schwarz/weiße Kabel ist an Pin 4 dieses Steckers Q. Es ist eine wichtige Stromversorgungsleitung.


Zitat:
Zitat von Leon300ST Beitrag anzeigen
Es war das Schwarz/weiße Kabel an dem blauen Stecker .(Spender)
Und bei meinem war das belegt mit einem Rot/Schwarzen das ich ausgepinnt habe und stattdessen das schwarz/weiße eingepinnt habe.
Was ich dabei nicht ganz verstehe: Wenn Du die kompletten Kabelsträge getauscht hast, was gibt es dort dann umzupinnen???

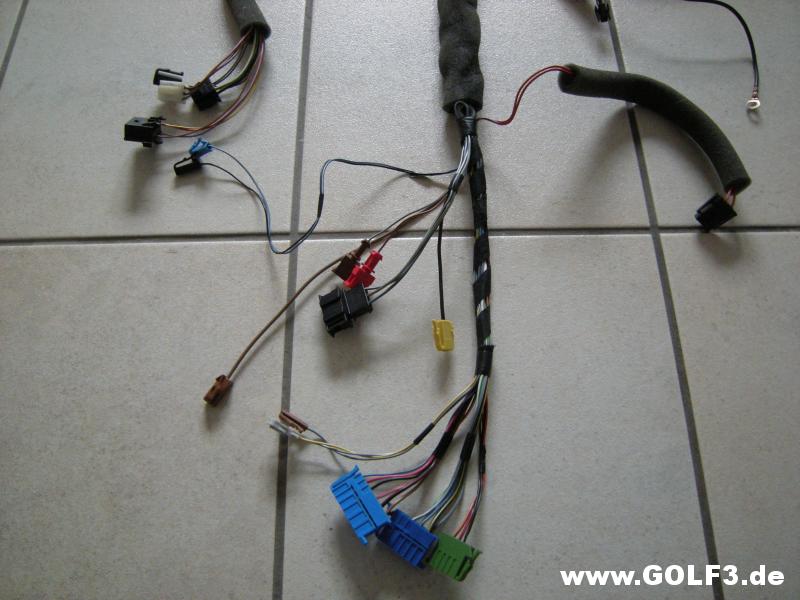

So sieht das Zentralelektrik-Ende meines Armaturenbrett-Kabelstrangs in Ausführung "Mit Climatronic" aus. Umzupinnen gab es dort nichts:
Teletubby ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 21.07.2019, 10:42 #15
Hilfesuchender
Themenstarter

Registriert seit: 20.07.2019
Beiträge: 17
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
Leon300ST Leon300ST ist offline
Hilfesuchender

Registriert seit: 20.07.2019
Beiträge: 17
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
Standard

Ja das ist der Kabelstrang die Kabel sind an dem Stecker gleich soweit ich das noch weiß deswegen hab ich nur das eine Kabel umgepinnt den Rest hab ich als ganzes übernommen
Leon300ST ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 21.07.2019, 10:50 #16
Hilfesuchender
Themenstarter

Registriert seit: 20.07.2019
Beiträge: 17
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
Leon300ST Leon300ST ist offline
Hilfesuchender

Registriert seit: 20.07.2019
Beiträge: 17
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
Standard

Wo geht den das schwarz/weiße Kabel noch hin von dem blauen Stecker aus?
Leon300ST ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 21.07.2019, 11:50 #17
Benutzerbild von Masel
Golfumbauplaner

Registriert seit: 25.11.2009
Beiträge: 317
Abgegebene Danke: 41
Erhielt 314 Danke für 81 Beiträge
Masel Masel ist offline
Golfumbauplaner
Benutzerbild von Masel

Registriert seit: 25.11.2009
Beiträge: 317
Abgegebene Danke: 41
Erhielt 314 Danke für 81 Beiträge
Standard

Ist für die Climatronic nicht das Relais 105 zuständig? Oder ist das bei Econ Variante nicht nötig?

Grüße
Masel ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 21.07.2019, 13:27 #18
Hilfesuchender
Themenstarter

Registriert seit: 20.07.2019
Beiträge: 17
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
Leon300ST Leon300ST ist offline
Hilfesuchender

Registriert seit: 20.07.2019
Beiträge: 17
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
Standard

Ein Relais inklusive Relaisträger hab ich mit übernommen
Leon300ST ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 21.07.2019, 14:57 #19
Benutzerbild von Teletubby
Forenheiliger

Registriert seit: 16.12.2008
Beiträge: 13.212
Abgegebene Danke: 1.690
Erhielt 5.659 Danke für 4.134 Beiträge
Teletubby Teletubby ist offline
Forenheiliger
Benutzerbild von Teletubby

Registriert seit: 16.12.2008
Beiträge: 13.212
Abgegebene Danke: 1.690
Erhielt 5.659 Danke für 4.134 Beiträge
Standard

Zitat:
Zitat von Leon300ST Beitrag anzeigen
Wo geht den das schwarz/weiße Kabel noch hin von dem blauen Stecker aus?
Das schwarz/weiße Kabel geht vom Steckerkontakt in den Armaturenbrett-Kabelstrang. Deshalb verstehe ich weiterhin nicht, was es dort umzupinnen gibt. Oder hast Du den Armaturenbrett-Kabelstrang nicht komplett vom Spenderauto übernommen?


Zitat:
Zitat von Masel Beitrag anzeigen
Ist für die Climatronic nicht das Relais 105 zuständig? Oder ist das bei Econ Variante nicht nötig?
Zitat:
Zitat von Leon300ST Beitrag anzeigen
Ein Relais inklusive Relaisträger hab ich mit übernommen
Zur ECON-Climatronic gehört kein zusätzliches Relais. Allenfalls eine zusätzliche Sicherung mit Sicherungsträger, der auf der Zentralelektrik eingeclipst wird.
Teletubby ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 21.07.2019, 15:18 #20
Hilfesuchender
Themenstarter

Registriert seit: 20.07.2019
Beiträge: 17
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
Leon300ST Leon300ST ist offline
Hilfesuchender

Registriert seit: 20.07.2019
Beiträge: 17
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
Standard

Na dann muss ich wohl noch Mal Ran....
Ich habe dann wahrscheinlich nicht den kompletten Kabelstrang übernommen






Leon300ST ist offline   Mit Zitat antwortenMit Zitat antworten
Antwort

Themen-Optionen
Ansicht Thema bewerten
Thema bewerten:

Forumregeln
Es ist Ihnen nicht erlaubt, neue Themen zu verfassen.
Es ist Ihnen nicht erlaubt, auf Beiträge zu antworten.
Es ist Ihnen nicht erlaubt, Anhänge hochzuladen.
Es ist Ihnen nicht erlaubt, Ihre Beiträge zu bearbeiten.

BB-Code ist an.
Smileys sind an.
[IMG] Code ist an.
HTML-Code ist aus.
Trackbacks are aus
Pingbacks are aus
Refbacks are aus


Ähnliche Themen
Thema Autor Forum Antworten Letzter Beitrag
Brauche dringend Hilfe. Verbrauch bei 10l !! jonnyking Werkstatt 17 17.03.2009 20:37
Schrott raus gescheites rein! Brauche Hilfe MicBez88 HiFi Forum 11 25.11.2006 11:55
wichtig brauche dringend hilfe, verteilerkappe wechseln und zündkerzen smokyroyal Werkstatt 4 06.11.2006 02:52
klima auf climatronic hilfe! faecher Werkstatt 1 24.09.2006 18:15


Alle Zeitangaben in WEZ +2. Es ist jetzt 18:37 Uhr.

Powered by vBulletin®

Amazon - Banner - Impressum - Reifenrechner - Datenschutz - Kontakt
