Hallo,
ich habe eine nachträglich eingebaute elektrische Zentralverriegelung.

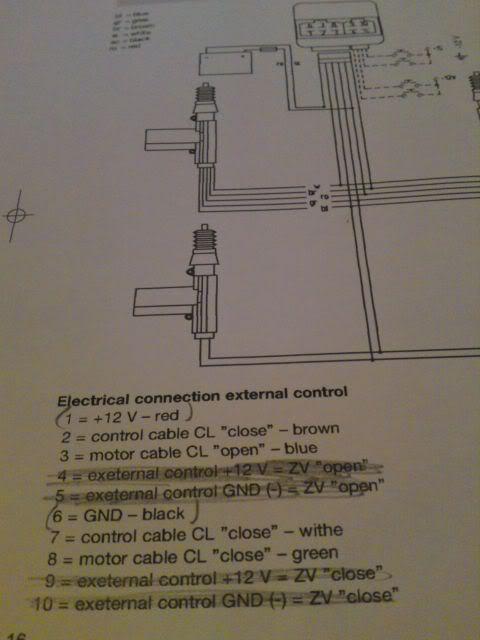

Es handelt sich dabei um eine Waeco Magic Lock ML22

Die habe ich nun auch schon länger eingebaut, und bin auch sehr zufrieden damit, war bisher immer zuverlässig.
Nun habe ich schon länger eine Funkfernbedienung(Klappschlüssel) hier rum liegen.

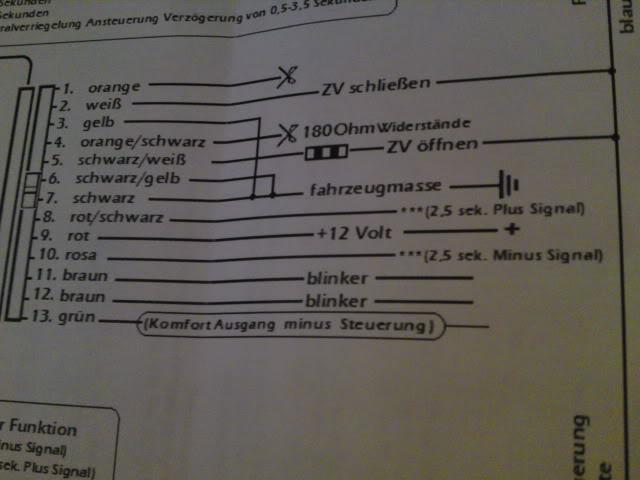

Dabei handelt es sich um die Inca Pro 60 (IP60)

Schaltpläne habe ich damals fotografiert als ich die IP60 gekauft hatte:





Bin leider seitdem nie wirklich dazu gekommen die anzuklemmen, aber da ich auf der Beifahrerseite kein Schloss habe, und heute auf der Fahrerseite ein Teil der Schließmechanismus abgebrochen ist, muss ich sie dringend morgen anschließen.

Wäre echt super, wenn ihr mir sagen könntet, welches Kabel ich von der IP60 an welches Kabel der Waeco ML22 klemmen muss, damit es auf anhieb klappt.
Wäre echt supernett wenn mir jemand weiterhelfen kann

Gruß,
Tobias

Guten morgen,

kann mir niemand weiterhelfen?
Würde mich wirklich weiterbringen, da ich davon nicht so die Ahnung habe.

Gruß,
Tobias

wieso schmeist du die webasto nicht raus und machst alles über die INCA-PRO!!
Ist bestimmt leichter als es zusammen zuklemmen!!
Und die ich bezweifel das einer diese Kombi verbaut hat und dir da helfen könnte!!
Grüße

Also ich weiss, das es Leute gibt die die Kombination ML22 + IP60 verbaut haben.
Zudem wieso soll ich eine 1 Jahr alte Waeco ML22 gegen was anderes austauschen? Die Teile sind ja keine noName billig Marke.
Dachte durch die Schaltpläne könnte mir jemand helfen.
Naja muss ich halt rumprobieren...
Und ich muss es heute anschließen, da ich sonst mein Auto nicht mehr abschließen kann...

Soo,
bin schon weiter gekommen.

Als erstes habe ich folgende Kabel abgeschnitten und isoliert:

Orange(1)
Orange/Schwarze(4)
Rot/Schwarz(8´)
Rosa(10)
Grüne(13) (da keine Komfortsteuerung)

Anschließend habe ich folgende Kabel zusammengelötet:

Gelbe(3)
Schwarz/Gelbe(6)
zusammengelötet und isoliert, anschließend an
Schwarze(7)
gelötet und isoliert

am Ende der
Schwarz/Weiße(5)
Leitung habe ich den 180 Ohm Widerstand eingelötet und isoliert





Rot (9)
wird dann an Dauerplus angeschlossen

Schwarz (7)
wird an Masse angeschlossen

Braun (11)
Braun (12)
werden an die Blinker angeschlossen (pol 14 u. 16 am Steuergerät?)

Weiße(2)
Schwarz/Weiße(5)
Nun weiss ich nicht wohin mit den beiden, wo ich die an der Waeco ML22 anschließen soll.
Naja zurnot muss ich halt paar Sachen ausprobieren.

Gruß,
Tobias

Habe es nun hinbekommen, man konnte die weissen zum öffnen und schließen einfach an die freien anschlüsse des Waeco Steuergerätes klemmen, da sind nur 4, von daher war es kein Problem, die freien sind ja sonst für den dazugehörigen handsender.
Nun muss ich nurnoch die Blinker anschliessen, welche Farbe haben die Kabel denn? Oder hat einer ein Foto davon, dann könnte ich's schneller finden, wollte es nicht direkt am Lenkstock oben anschließen, lieber unten, da sollte ja auch der Kabelbaum irgendwo langgehen oder?

Gruß,
Tobias

Die Leitung für die linken Blinker ist schwarz/weiß, die für die rechten ist schwarz/grün.

Achtung: Es gibt auch ein schwarz-grünes (oder grün-schwarz?!) Kabel für die Komfortschliessung, nicht verwechseln!


Die Kabel findest du auf jedenfall an den Rückleuchten und unter den Einstiegsleisten wo sie nach vorne gehen, irgendwo in dem Kabelwirrwarr der ZE sind sie dann

HBae nur das Schwarz/grüne aber auf der rechten seite kein schwarz/weißes

welches ist es dann bei mir
