Standard Stecker Türkabelbaum übrig

Grüsse

Ich hoffe das ist jetzt mein letztes elek. Problem (;

Ich habe diesen Stecker übrig. Die 2 adrige Leitung kommt aus dem Türkabelbaum von einem 5 Türer Golf, welcher jetzt im Vento liegt. Das Kabel ist ziehmlich lang von daher denke ich das dass in den Kofferaum muss. Dort passt es theoretisch auch an eine Rückleuchte. Aber macht das Sinn?

Allgemein scheint sich der Türkabelbaum zwischen Vento und Golf leicht zu unterscheiden. So ist das Kabel für die ZV Pumpe beim Vento links und beim Golf rechts. Dass musste ich schon verlängern das es passt.

Aber was macht dieser Stecker??

Ich danke euch schonmal ^^
Angehängte Grafiken
Dateityp: jpg 20190721_174055.jpg (53,7 KB, 32x aufgerufen)


Getriebesand93 ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 12.08.2019, 07:37 #2
Benutzerbild von Teletubby
Forenheiliger

Registriert seit: 16.12.2008
Beiträge: 13.143
Abgegebene Danke: 1.683
Erhielt 5.617 Danke für 4.110 Beiträge
Teletubby Teletubby ist offline
Forenheiliger
Benutzerbild von Teletubby

Registriert seit: 16.12.2008
Beiträge: 13.143
Abgegebene Danke: 1.683
Erhielt 5.617 Danke für 4.110 Beiträge
Standard

Hallo!

Zitat:
Zitat von Getriebesand93 Beitrag anzeigen

Ich habe diesen Stecker übrig. Die 2 adrige Leitung kommt aus dem Türkabelbaum von einem 5 Türer Golf, welcher jetzt im Vento liegt. Das Kabel ist ziehmlich lang von daher denke ich das dass in den Kofferaum muss.
Ein Kabel aus dem Türkabelstrang, das in den Kofferraum gehen soll? Wie soll das denn bitte funktionieren?

Ein Türkabelstrang verbindet nur die 32-polige Steckverbindung an der A-Säule (vordere Türen) bzw. 21-polige an der B-Säule (hintere Türen) mit den elektrischen Teilen innerhalb der Tür, sonst nichts.

Als ich den Stecker auf Deinem Foto und die Kabelfarben gesehen habe, habe ich als erstes an einen Stecker für einen Lautsprecher gedacht.

Freundliche Grüße
Teletubby
Teletubby ist offline   Mit Zitat antwortenMit Zitat antworten
Folgender Benutzer sagt Danke zu Teletubby für den nützlichen Beitrag:
Getriebesand93 (12.08.2019)
Alt 12.08.2019, 16:51 #3
Beginner

Registriert seit: 13.05.2014
Beiträge: 34
Abgegebene Danke: 3
Erhielt 2 Danke für 2 Beiträge
Nightcrawler67 Nightcrawler67 ist offline
Beginner

Registriert seit: 13.05.2014
Beiträge: 34
Abgegebene Danke: 3
Erhielt 2 Danke für 2 Beiträge
Standard

Bin Teletubbys Meinung : Müsste ein Lautsprecherkabel sein !
Nightcrawler67 ist offline   Mit Zitat antwortenMit Zitat antworten
Folgender Benutzer sagt Danke zu Nightcrawler67 für den nützlichen Beitrag:
Getriebesand93 (12.08.2019)
Alt 12.08.2019, 17:38 #4
Benutzerbild von winner
Golf-Liebhaber

Registriert seit: 10.04.2013
Beiträge: 771
Abgegebene Danke: 342
Erhielt 112 Danke für 83 Beiträge
winner winner ist offline
Golf-Liebhaber
Benutzerbild von winner

Registriert seit: 10.04.2013
Beiträge: 771
Abgegebene Danke: 342
Erhielt 112 Danke für 83 Beiträge
Standard

Hallo!

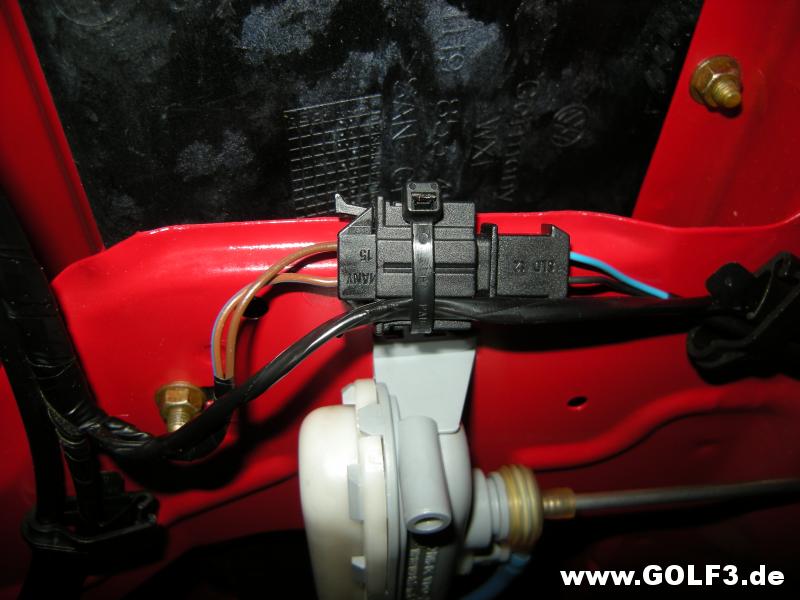

Dieser Stecker kommt mir bekannt vor. Habe dann in meinen Keller gesucht und exakt diesen Stecker mit diesen Kabelfarben in einen Kabelbaum gefunden, der für die Zentralverriegelung mit DWA bestimmt ist. Somit hat dieser Stecker gemäß meiner Erinnerung nach seinen Platz unter der linken Rückleuchte (Koppelstelle für den Kabelbaum der Heckklappe). Diese Steckverbindung dient zum Anschluß des Schalters F124 (Schalter in dem Heckklappendrucktaster für die DWA).
winner ist offline   Mit Zitat antwortenMit Zitat antworten
Folgender Benutzer sagt Danke zu winner für den nützlichen Beitrag:
Getriebesand93 (12.08.2019)
Alt 12.08.2019, 17:57 #5
Benutzerbild von Teletubby
Forenheiliger

Registriert seit: 16.12.2008
Beiträge: 13.143
Abgegebene Danke: 1.683
Erhielt 5.617 Danke für 4.110 Beiträge
Teletubby Teletubby ist offline
Forenheiliger
Benutzerbild von Teletubby

Registriert seit: 16.12.2008
Beiträge: 13.143
Abgegebene Danke: 1.683
Erhielt 5.617 Danke für 4.110 Beiträge
Standard

Hallo!

Zitat:
Zitat von winner Beitrag anzeigen
Dieser Stecker kommt mir bekannt vor. Habe dann in meinen Keller gesucht und exakt diesen Stecker mit diesen Kabelfarben in einen Kabelbaum gefunden, der für die Zentralverriegelung mit DWA bestimmt ist. Somit hat dieser Stecker gemäß meiner Erinnerung nach seinen Platz unter der linken Rückleuchte (Koppelstelle für den Kabelbaum der Heckklappe). Diese Steckverbindung dient zum Anschluß des Schalters F124 (Schalter in dem Heckklappendrucktaster für die DWA).
Stimmt, Ante, Du hast recht. Der Stecker auf dem Foto des TE hat auf beiden Seiten einen Einraster, die für Lautsprecher nur auf einer. Den zweiten hatte ich nicht gesehen.

Von der Art des Steckers und der Kabelfarben stimme ich Dir ebenfalls zu, dass diese Leitung die von Dir beschriebene Funktion (DWA) hat.


Zitat:
Zitat von Getriebesand93 Beitrag anzeigen
Ich habe diesen Stecker übrig. Die 2 adrige Leitung kommt aus dem Türkabelbaum von einem 5 Türer Golf...
Dann stimmt aber die Info des TE nicht, dass diese Leitung aus dem Türkabelstrang kommt, weil es in Wirklichkeit der Innenraumkabelstrang ist.

Freundliche Grüße
Teletubby
Teletubby ist offline   Mit Zitat antwortenMit Zitat antworten
Folgende 2 Benutzer sagen Danke zu Teletubby für den nützlichen Beitrag:
Getriebesand93 (12.08.2019), winner (13.08.2019)
Alt 12.08.2019, 19:53 #6
Beginner
Themenstarter

Registriert seit: 06.09.2018
Beiträge: 37
Abgegebene Danke: 24
Erhielt 2 Danke für 2 Beiträge
Getriebesand93 Getriebesand93 ist offline
Beginner

Registriert seit: 06.09.2018
Beiträge: 37
Abgegebene Danke: 24
Erhielt 2 Danke für 2 Beiträge
Standard

Ich danke euch für die fachliche Hilfe (;

Ja der Kollege Teletubby hat recht, ich meine den Innenraumkabelbaum der jeweils bis zu den Türen führt. Schmeiss das gern durcheinander.....

Also wird dieser Stecker wirklich in die Rückleuchte gesteckt und geht von dort weiter in die Heckklappe? Den Heckklappenstrang hab ich noch den originalen drin (mit ZV, ohne DWA). Oder brauch ich noch den aus dem Spender-Golf (mit ZV und DWA)?
Getriebesand93 ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 12.08.2019, 19:55 #7
Beginner
Themenstarter

Registriert seit: 06.09.2018
Beiträge: 37
Abgegebene Danke: 24
Erhielt 2 Danke für 2 Beiträge
Getriebesand93 Getriebesand93 ist offline
Beginner

Registriert seit: 06.09.2018
Beiträge: 37
Abgegebene Danke: 24
Erhielt 2 Danke für 2 Beiträge
Standard

Zitat:
Zitat von Getriebesand93 Beitrag anzeigen
Ich danke euch für die fachliche Hilfe (;

Ja der Kollege Teletubby hat recht, ich meine den Innenraumkabelbaum der jeweils bis zu den Türen führt. Schmeiss das gern durcheinander.....

Also wird dieser Stecker wirklich in die Rückleuchte gesteckt und geht von dort weiter in die Heckklappe? Den Heckklappenstrang hab ich noch den originalen drin (mit ZV, ohne DWA). Oder brauch ich noch den aus dem Spender-Golf (mit ZV und DWA)?
....hab grad nicht im Kopf wie es in der linken Ecke ausschaut....
Getriebesand93 ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 13.08.2019, 07:32 #8
Benutzerbild von Teletubby
Forenheiliger

Registriert seit: 16.12.2008
Beiträge: 13.143
Abgegebene Danke: 1.683
Erhielt 5.617 Danke für 4.110 Beiträge
Teletubby Teletubby ist offline
Forenheiliger
Benutzerbild von Teletubby

Registriert seit: 16.12.2008
Beiträge: 13.143
Abgegebene Danke: 1.683
Erhielt 5.617 Danke für 4.110 Beiträge
Standard

Zitat:
Zitat von Getriebesand93 Beitrag anzeigen
Also wird dieser Stecker wirklich in die Rückleuchte gesteckt und geht von dort weiter in die Heckklappe?
Nicht in die Heckleuchte, sondern außerhalb der Heckleuchte in einen passenden Gegenstecker, dessen Leitungen aus der Heckklappe kommen. Diesen Gegenstecker gibt es nur dann, wenn das Auto eine Diebstahlwarnanlage DWA hat.


Zitat:
Zitat von Getriebesand93 Beitrag anzeigen
Den Heckklappenstrang hab ich noch den originalen drin (mit ZV, ohne DWA). Oder brauch ich noch den aus dem Spender-Golf (mit ZV und DWA)?
Nur dann, wenn Du die DWA komplett und funktionsfähig nachrüsten willst. Sonst nicht.

Über die braun/schwarze Leitung bekommt das DWA Steuergerät die Info, dass die Heckklappe geöffnet ist. Und über die braun/blaue die, dass der Schließzylinder im Heckklappenschloss mit dem Fahrzeugschlüssel gedreht wurde.
Teletubby ist offline   Mit Zitat antwortenMit Zitat antworten
Folgender Benutzer sagt Danke zu Teletubby für den nützlichen Beitrag:
Getriebesand93 (13.08.2019)
Alt 13.08.2019, 08:53 #9
Golf-Liebhaber

Registriert seit: 13.06.2012
Beiträge: 763
Abgegebene Danke: 73
Erhielt 110 Danke für 97 Beiträge
Edi95 Edi95 ist offline
Golf-Liebhaber

Registriert seit: 13.06.2012
Beiträge: 763
Abgegebene Danke: 73
Erhielt 110 Danke für 97 Beiträge
Standard

Zitat:
Zitat von Teletubby Beitrag anzeigen
Und über die braun/blaue die, dass der Schließzylinder im Heckklappenschloss mit dem Fahrzeugschlüssel gedreht wurde.
Leider nur dass der Zylinder gedreht wurde. Ob mit dem Fahrzeugschlüssel oder einem anderen Gegenstand kann die DWA leider nicht feststellen.
Edi95 ist offline   Mit Zitat antwortenMit Zitat antworten
Folgender Benutzer sagt Danke zu Edi95 für den nützlichen Beitrag:
Getriebesand93 (13.08.2019)
Alt 13.08.2019, 23:07 #10
Beginner
Themenstarter

Registriert seit: 06.09.2018
Beiträge: 37
Abgegebene Danke: 24
Erhielt 2 Danke für 2 Beiträge
Getriebesand93 Getriebesand93 ist offline
Beginner

Registriert seit: 06.09.2018
Beiträge: 37
Abgegebene Danke: 24
Erhielt 2 Danke für 2 Beiträge
Standard

Alles klar danke, da weis ich Bescheid.

Wie immer ist eure Hilfsbereitschaft top (:




Getriebesand93 ist offline   Mit Zitat antwortenMit Zitat antworten
Alt Gestern, 22:31 #11
Beginner
Themenstarter

Registriert seit: 06.09.2018
Beiträge: 37
Abgegebene Danke: 24
Erhielt 2 Danke für 2 Beiträge
Getriebesand93 Getriebesand93 ist offline
Beginner

Registriert seit: 06.09.2018
Beiträge: 37
Abgegebene Danke: 24
Erhielt 2 Danke für 2 Beiträge
Standard

Jetzt muss ich doch nocheinmal nachhaken... ^^

Ich habe jetzt den besagten Rest vom Kabelbaum aus dem Spender ausgebaut, nur leider hat dieser mal eine andere Heckklappe bekommen, sodas das blau/braune kabel nur bis zum 5 poligen Verbindungsstecker in der Heckklappe geht. Jetzt weis ich nicht wie das Kabel weiter geht....

Das braun/schwarze Kabel habe ich bereits wie original mit dem braun/roten Kabel verlötet.

Der Vento hat ja bekannterweise eine andere Heckklappe und damit Verkabelung. Dort laufen ja alle Kabel in einem extrem zäh ummantelten Kabelstrang in die Heckklappe. Netterweise war in diesem Strang schon ein blau/braunes Kabel drin, welches einfach verwendet werden konnte. Aber auch dieses endet vor dem 5 poligen Stecker in der Heckklappe. Und ausserdem ein graues Kabel, wofür auch immer...

Ich hoffe jemand kann mir sagen wie das braun/blaue Kabel weiter geht ^^

Geändert von Getriebesand93 (Gestern um 22:32 Uhr)
Getriebesand93 ist offline   Mit Zitat antwortenMit Zitat antworten
Alt Gestern, 22:39 #12
Beginner
Themenstarter

Registriert seit: 06.09.2018
Beiträge: 37
Abgegebene Danke: 24
Erhielt 2 Danke für 2 Beiträge
Getriebesand93 Getriebesand93 ist offline
Beginner

Registriert seit: 06.09.2018
Beiträge: 37
Abgegebene Danke: 24
Erhielt 2 Danke für 2 Beiträge
Standard

Achso und dieses Kabel war auf der Beifahrerseite in der Golfheckklappe verbaut, aber nicht (mehr) angeschlossen. Nur interesse halber würd mich interessieren wofür das ist (;
Angehängte Grafiken
Dateityp: jpg 20190818_181141.jpg (76,9 KB, 3x aufgerufen)
Dateityp: jpg 20190818_181150.jpg (106,8 KB, 3x aufgerufen)
Getriebesand93 ist offline   Mit Zitat antwortenMit Zitat antworten
Alt Gestern, 22:45 #13
Benutzerbild von GTFahrer
Forenseele

Registriert seit: 05.10.2014
Beiträge: 3.047
Abgegebene Danke: 398
Erhielt 835 Danke für 628 Beiträge
GTFahrer GTFahrer ist offline
Forenseele
Benutzerbild von GTFahrer

Registriert seit: 05.10.2014
Beiträge: 3.047
Abgegebene Danke: 398
Erhielt 835 Danke für 628 Beiträge
Standard

Die "Phantomleitungen" im Vento-Heckklappenleitungssatz dienen zum einen der DWA, zum anderen der elektrischen Schlossentriegelung.
GTFahrer ist offline   Mit Zitat antwortenMit Zitat antworten
Folgender Benutzer sagt Danke zu GTFahrer für den nützlichen Beitrag:
Getriebesand93 (Gestern)
Alt Gestern, 23:01 #14
Beginner
Themenstarter

Registriert seit: 06.09.2018
Beiträge: 37
Abgegebene Danke: 24
Erhielt 2 Danke für 2 Beiträge
Getriebesand93 Getriebesand93 ist offline
Beginner

Registriert seit: 06.09.2018
Beiträge: 37
Abgegebene Danke: 24
Erhielt 2 Danke für 2 Beiträge
Standard

Elektrische Schlossentriegelung ? Habe ich ja noch nie gehört von beim Vento.

Gabs das auch nur bei den amerikanischen Modellen wie die Zentralverriegelungstaste in der Mittelkonsole?
