Standard Massepunkt Sitzheizung

Grüsse euch

Ich habe hier am Sitzheizungskabelbaum ein Massekabel wo ich nicht mehr weiss, wo es hingehört. (Foto)

Eventuell kann es mir ja jemand verraten, ehe ich eine Spaxschraube durch den Metallträger jage, hätte es schon gern original (;
Angehängte Grafiken
Dateityp: jpg 20190730_220443.jpg (97,3 KB, 37x aufgerufen)


Getriebesand93 ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 31.07.2019, 15:53 #2
Wörtherseefahrer

Registriert seit: 05.01.2011
Beiträge: 2.704
Abgegebene Danke: 1.036
Erhielt 574 Danke für 447 Beiträge
MirKesBre MirKesBre ist offline
Wörtherseefahrer

Registriert seit: 05.01.2011
Beiträge: 2.704
Abgegebene Danke: 1.036
Erhielt 574 Danke für 447 Beiträge
Standard

Original ist da soviel ich weiß ein dünner, brauner Stecker dran, der dann in diesen Masse-Verteiler an der A-Säule auf der Fahrerseite gesteckt wird und keine Ringöse.

Siehe hier:

http://www.golf3.de/elektronik/11527...anschluss.html
MirKesBre ist offline   Mit Zitat antwortenMit Zitat antworten
Folgende 2 Benutzer sagen Danke zu MirKesBre für den nützlichen Beitrag:
Getriebesand93 (06.08.2019), Teletubby (31.07.2019)
Alt 31.07.2019, 18:04 #3
Benutzerbild von GTFahrer
Forenseele

Registriert seit: 05.10.2014
Beiträge: 3.047
Abgegebene Danke: 398
Erhielt 835 Danke für 628 Beiträge
GTFahrer GTFahrer ist offline
Forenseele
Benutzerbild von GTFahrer

Registriert seit: 05.10.2014
Beiträge: 3.047
Abgegebene Danke: 398
Erhielt 835 Danke für 628 Beiträge
Standard

Zitat:
Zitat von MirKesBre Beitrag anzeigen
Original ist da soviel ich weiß ein dünner, brauner Stecker dran, der dann in diesen Masse-Verteiler an der A-Säule auf der Fahrerseite gesteckt wird und keine Ringöse.

Siehe hier:

http://www.golf3.de/elektronik/11527...anschluss.html
Richtig. Ist das ein Kabelsatz von Kufatec und Konsorten?
Obwohl die sowas eigentlich auch nicht machen. Kannst ihn mit passender Schraube an den vorhandenen Bohrungen des Querträgers anschrauben oder weg, Flachsteckkontakt ancrimpen und den serienmäßigen, dafür vorgesehenen Verteiler nutzen.
GTFahrer ist offline   Mit Zitat antwortenMit Zitat antworten
Folgender Benutzer sagt Danke zu GTFahrer für den nützlichen Beitrag:
Getriebesand93 (06.08.2019)
Alt 06.08.2019, 22:52 #4
Beginner
Themenstarter

Registriert seit: 06.09.2018
Beiträge: 37
Abgegebene Danke: 24
Erhielt 2 Danke für 2 Beiträge
Getriebesand93 Getriebesand93 ist offline
Beginner

Registriert seit: 06.09.2018
Beiträge: 37
Abgegebene Danke: 24
Erhielt 2 Danke für 2 Beiträge
Standard

Danke für eure Antworten!

Also der Kabelbaum ist so wie er ist Original. Den Massestecker hat der Kabelbaum ebenfalls dran. Ich habe an diesem 2. Massekabel nur die Ringöse erneuert, da die ziehmlich mitgenommen war. Die Ringöse davor sah schon sehr original aus...
Getriebesand93 ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 07.08.2019, 06:08 #5
Benutzerbild von GTFahrer
Forenseele

Registriert seit: 05.10.2014
Beiträge: 3.047
Abgegebene Danke: 398
Erhielt 835 Danke für 628 Beiträge
GTFahrer GTFahrer ist offline
Forenseele
Benutzerbild von GTFahrer

Registriert seit: 05.10.2014
Beiträge: 3.047
Abgegebene Danke: 398
Erhielt 835 Danke für 628 Beiträge
Standard

Original kenne ich sowas nicht, nicht bei diesem Leitungssatz. Manche Gebläsekabelbäume haben eine Kabelöse dran, aber das habe ich bislang nur in einem 92er Modell gesehen, dem fehlte auch der Masseverteiler rechts. Und beim Kabelsatz für die ZV, da wird das an die innere Seitenwand geschraubt (Zumindst beim Vento, dessen Pumpe sitzt links).

Aber beim Sitzheizungssleitungssatz? Wie gesagt: Nie gesehen. Und schon gar nicht mit braunem Schrumpfschlauch überzogen, sowas kenne ich nicht von VW-Leitungssätzen.
Ist der Leitungssatz zweigeteilt, sprich bevor er sich mit den beiden Steckern zu den Sitzen "davonmacht", hängt dazwischen noch ein mehrpoliger, schmaler und breiter Stecker?

Geändert von GTFahrer (07.08.2019 um 06:12 Uhr)
GTFahrer ist offline   Mit Zitat antwortenMit Zitat antworten
Folgender Benutzer sagt Danke zu GTFahrer für den nützlichen Beitrag:
Getriebesand93 (11.08.2019)
Alt 07.08.2019, 07:39 #6
Benutzerbild von Teletubby
Forenheiliger

Registriert seit: 16.12.2008
Beiträge: 13.143
Abgegebene Danke: 1.683
Erhielt 5.617 Danke für 4.110 Beiträge
Teletubby Teletubby ist offline
Forenheiliger
Benutzerbild von Teletubby

Registriert seit: 16.12.2008
Beiträge: 13.143
Abgegebene Danke: 1.683
Erhielt 5.617 Danke für 4.110 Beiträge
Standard

Hallo!

Zitat:
Zitat von GTFahrer Beitrag anzeigen
Original kenne ich sowas nicht, nicht bei diesem Leitungssatz. (...) Aber beim Sitzheizungssleitungssatz? Wie gesagt: Nie gesehen. Und schon gar nicht mit braunem Schrumpfschlauch überzogen, sowas kenne ich nicht von VW-Leitungssätzen.
Ich kenne das alles genau so wie GTFahrer es beschrieben hat. Auch im elektrischen Schaltplan der Sitzheizung gibt es nur eine Verbindung zur Fahrzeugmasse.

Versuche doch einfach mal herauszufinden, wo das braune Massekabel, das von der Ringöse kommt, endet. Das wäre doch mal interessant zu wissen.
Teletubby ist offline   Mit Zitat antwortenMit Zitat antworten
Folgender Benutzer sagt Danke zu Teletubby für den nützlichen Beitrag:
Getriebesand93 (11.08.2019)
Alt 11.08.2019, 23:46 #7
Beginner
Themenstarter

Registriert seit: 06.09.2018
Beiträge: 37
Abgegebene Danke: 24
Erhielt 2 Danke für 2 Beiträge
Getriebesand93 Getriebesand93 ist offline
Beginner

Registriert seit: 06.09.2018
Beiträge: 37
Abgegebene Danke: 24
Erhielt 2 Danke für 2 Beiträge
Standard

Ja ihr hattet recht. Scheinbar hat da doch schonmal jemand dran rumgemurks und den Massestecker abgeschnitten. Ich denke ich leg die Ringöse einfach an den Massepunkt der unter der Lenkstange etwa ist. Da geht original schon eins ran und das sollte nicht stören.

ich danke für eure Hilfe!
Getriebesand93 ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 12.08.2019, 23:06 #8
Beginner
Themenstarter

Registriert seit: 06.09.2018
Beiträge: 37
Abgegebene Danke: 24
Erhielt 2 Danke für 2 Beiträge
Getriebesand93 Getriebesand93 ist offline
Beginner

Registriert seit: 06.09.2018
Beiträge: 37
Abgegebene Danke: 24
Erhielt 2 Danke für 2 Beiträge
Standard

Wie weit müssen eigendlich die Kabel aus dem Teppich rausschauen ?
Getriebesand93 ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 13.08.2019, 07:46 #9
Benutzerbild von Teletubby
Forenheiliger

Registriert seit: 16.12.2008
Beiträge: 13.143
Abgegebene Danke: 1.683
Erhielt 5.617 Danke für 4.110 Beiträge
Teletubby Teletubby ist offline
Forenheiliger
Benutzerbild von Teletubby

Registriert seit: 16.12.2008
Beiträge: 13.143
Abgegebene Danke: 1.683
Erhielt 5.617 Danke für 4.110 Beiträge
Standard

Zitat:
Zitat von Getriebesand93 Beitrag anzeigen
Wie weit müssen eigendlich die Kabel aus dem Teppich rausschauen ?

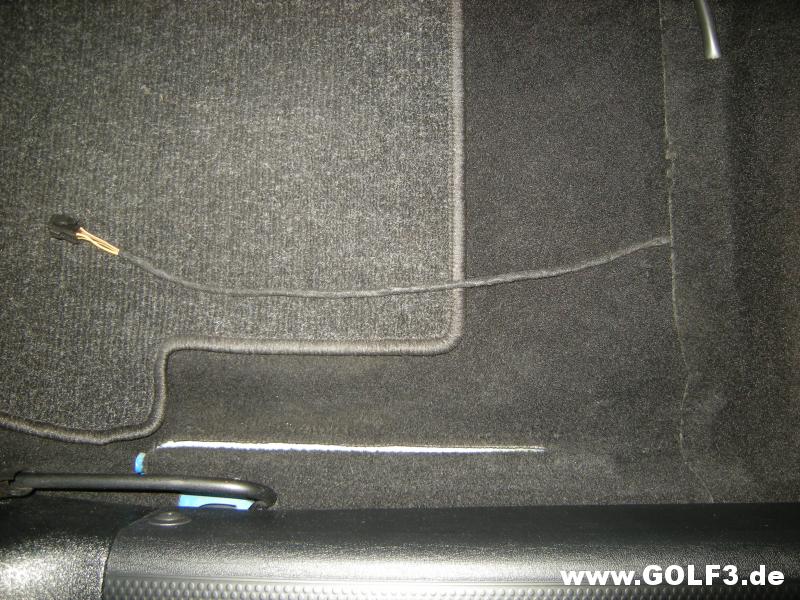

Ich habe auch eine Sitzheizung samt Kabelstrang nachgerüstet. Auf dem Foto kannst Du sehen, wie weit die Zuleitung für den Fahrersitz im hinteren Fußraum ist. Wichtig dabei ist noch, dass die Zuleitungen nicht nicht mittig zu den Sitzen aus dem Bodenbelag herauskommen, sondern jeweils nach außen versetzt, weil die Steckanschlüsse unter den Sitzen auch eher außen liegen.

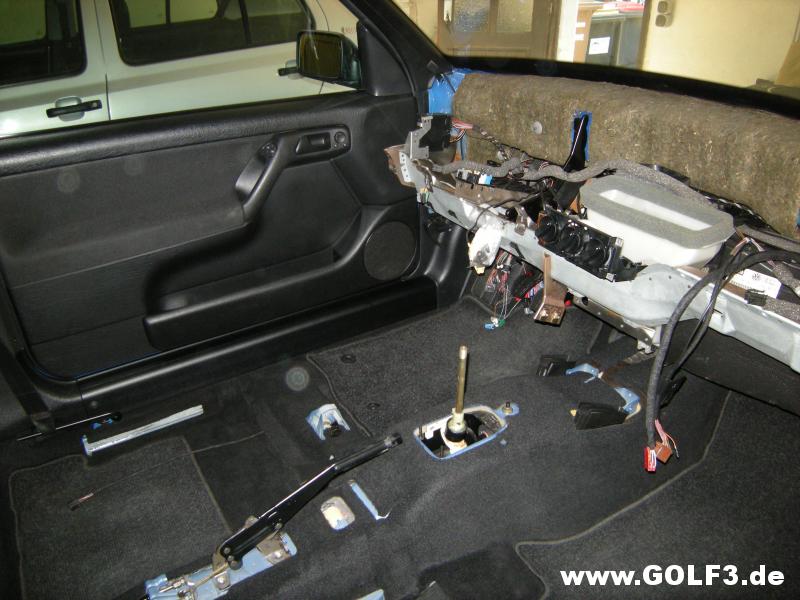

Beifahrerseite:

Geändert von Teletubby (13.08.2019 um 07:52 Uhr)
Teletubby ist offline   Mit Zitat antwortenMit Zitat antworten
Folgende 2 Benutzer sagen Danke zu Teletubby für den nützlichen Beitrag:
Edi95 (13.08.2019), Getriebesand93 (13.08.2019)
Alt 13.08.2019, 23:09 #10
Beginner
Themenstarter

Registriert seit: 06.09.2018
Beiträge: 37
Abgegebene Danke: 24
Erhielt 2 Danke für 2 Beiträge
Getriebesand93 Getriebesand93 ist offline
Beginner

Registriert seit: 06.09.2018
Beiträge: 37
Abgegebene Danke: 24
Erhielt 2 Danke für 2 Beiträge
Standard

Einwandfrei, vielen Dank !
