Standard Fensterheber Motor 1H4 959 812 auf Funktion testen

Hallo liebe Community,

Meinen Golf besitze ich leider nicht mehr, somit kann ich den Motor nicht einfach anschließen und auf Funktion testen.

Jedoch habe ich ein Schaltnetzteil zu Hause mit dem ich das selber prüfen könnte, nur fehlt mir der Plan für die Pinbelegung...

Weiß jemand auf welchen Pin ich welche Spannung legen muss, damit der Motor anspringt?

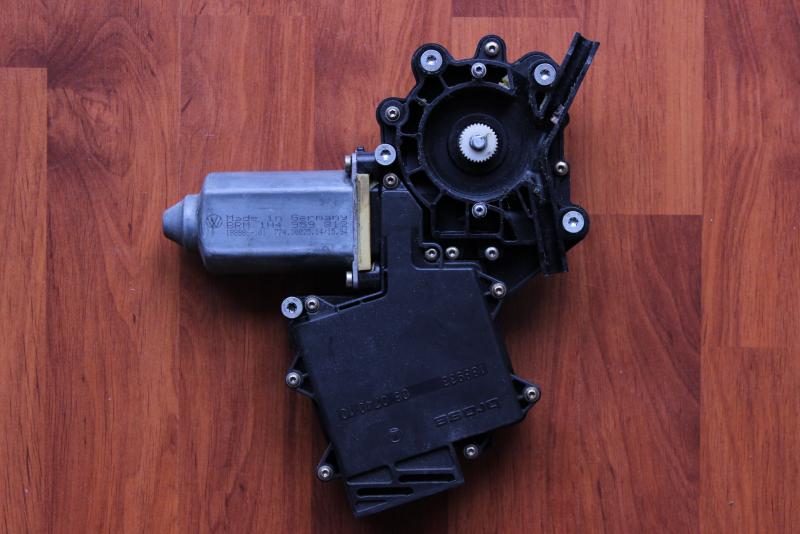

Hier der Motor:



Mit freundlichen Grüßen
TNT



Geändert von IXxTNTxXI (07.03.2018 um 14:25 Uhr)
IXxTNTxXI ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 07.03.2018, 14:23 #2
Hilfesuchender
Themenstarter

Registriert seit: 30.06.2017
Beiträge: 6
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
IXxTNTxXI IXxTNTxXI ist offline
Hilfesuchender

Registriert seit: 30.06.2017
Beiträge: 6
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
Standard

Sorry für den Doppelpost!

Einerseits wollte ich den Thread pushen, als auch nachfragen ob jemand einen Stromplan/Schaltplan für den Fensterhebermotor hat?

Mit freundlichen Grüßen
TNT
IXxTNTxXI ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 08.03.2018, 08:18 #3
Golfbegeisterter

Registriert seit: 23.11.2015
Beiträge: 142
Abgegebene Danke: 26
Erhielt 4 Danke für 3 Beiträge
JoSyncro JoSyncro ist offline
Golfbegeisterter

Registriert seit: 23.11.2015
Beiträge: 142
Abgegebene Danke: 26
Erhielt 4 Danke für 3 Beiträge
Standard

Nur den Motor oder auch auch die Steuereinheit? Motor alleine wäre nicht das Problem wenn Du an die Kontakte heran kommst.

Johannes
JoSyncro ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 08.03.2018, 08:25 #4
Hilfesuchender
Themenstarter

Registriert seit: 30.06.2017
Beiträge: 6
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
IXxTNTxXI IXxTNTxXI ist offline
Hilfesuchender

Registriert seit: 30.06.2017
Beiträge: 6
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
Standard

Zitat:
Zitat von JoSyncro Beitrag anzeigen
Nur den Motor oder auch auch die Steuereinheit? Motor alleine wäre nicht das Problem wenn Du an die Kontakte heran kommst.

Johannes
Hey Johannes,
Also mir ist die Pinbelegung wichtig, damit ich erfahren kann ob ich das Ding als funktionsfähig verkaufen kann.
Da ich keinen Golf 3 mehr habe, kann ich ihn auch nicht einfach so auf Funktion prüfen, sondern muss auf die Anschlusspins eine Spannung legen. Ein Netzteil mit einstellbarer Spannung habe ich hier.

Geändert von IXxTNTxXI (08.03.2018 um 08:26 Uhr)
IXxTNTxXI ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 09.03.2018, 09:59 #5
Golfbegeisterter

Registriert seit: 23.11.2015
Beiträge: 142
Abgegebene Danke: 26
Erhielt 4 Danke für 3 Beiträge
JoSyncro JoSyncro ist offline
Golfbegeisterter

Registriert seit: 23.11.2015
Beiträge: 142
Abgegebene Danke: 26
Erhielt 4 Danke für 3 Beiträge
Standard

Mit nur Spannung anlegen ist es nicht getan. Da braucht es dann noch mehr Signale. Diese sind mit etwas Mühe aus dem Schaltplan zu ermitteln. Hier wurde schon mal ein Schaltplan gepostet

http://www.golf3.de/elektronik/12730...-golf-3-a.html

Gruß Johannes
JoSyncro ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 09.03.2018, 10:52 #6
Hilfesuchender
Themenstarter

Registriert seit: 30.06.2017
Beiträge: 6
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
IXxTNTxXI IXxTNTxXI ist offline
Hilfesuchender

Registriert seit: 30.06.2017
Beiträge: 6
Abgegebene Danke: 0
Erhielt 0 Danke für 0 Beiträge
Standard

Zitat:
Zitat von JoSyncro Beitrag anzeigen
Mit nur Spannung anlegen ist es nicht getan. Da braucht es dann noch mehr Signale. Diese sind mit etwas Mühe aus dem Schaltplan zu ermitteln. Hier wurde schon mal ein Schaltplan gepostet

http://www.golf3.de/elektronik/12730...-golf-3-a.html

Gruß Johannes
Sieht super aus!
Ich danke dir!
IXxTNTxXI ist offline   Mit Zitat antwortenMit Zitat antworten
Alt 09.03.2018, 17:38 #7
Benutzerbild von Teletubby
Forenheiliger

Registriert seit: 16.12.2008
Beiträge: 12.164
Abgegebene Danke: 1.515
Erhielt 5.071 Danke für 3.787 Beiträge
Teletubby Teletubby ist offline
Forenheiliger
Benutzerbild von Teletubby

Registriert seit: 16.12.2008
Beiträge: 12.164
Abgegebene Danke: 1.515
Erhielt 5.071 Danke für 3.787 Beiträge
Standard

Hallo!

Für den Betrieb der ausgebauten hinteren Fendterhebermotoren ist es wichtig, dass die Anschlusspins der Kindersicherung, die im eingebauten Zustand mit dem Schalter im Armaturenbrett aktiviert werden kann, auf Masse gelegt sind. Ansonsten rührt der Motor sich nicht. Das sind die Anschlusspins 6 der hinteren Motoren.

Freundliche Grüße
Teletubby
