Heyohhh jungs und mädels!!!

sooo da mir schon nen paar leute gesagt haben das ich hier mal ne anleitung rein schreiben soll wie ich meine tfl selber gebaut habe werde ich das jetzt mal machen

1. Hab ich mir bei ebay nen paar led bestellt mit widerständen . in der größe 5mm in weiß geht aber auch jeder andere farbe

2. Aussuchen wo man sie hin macht. Ich hab sie persönlich unten in die blenden der stoßstange gemacht

3 jetzt geht es los. erstmal hab ich die widerstände an die led gelötet, und zwar muss man die widerstände an den plus stängel der led löten und dann natürlich auch das kabel (rot) an den widerstand löten. dsa gleiche natürlcih auch mit der masse seite nur da kein widerstand dran löten...

jaa das ungefähr dauert bei 16 leds 3 stunden wenn man es in ruhe macht

4. dann wenn die leds fertig gelötet sind alles mit heißkleber abisolieren.

5. danach mit einem 3 oder 4 Bohrer Löcher in die blenden bohren und die led reinstecken. bitte dann schaun ob sie auch schön stramm sitzen damit sie gleichmäßig leuchten. das dann auch nachher schön mit heißkleber festmachen

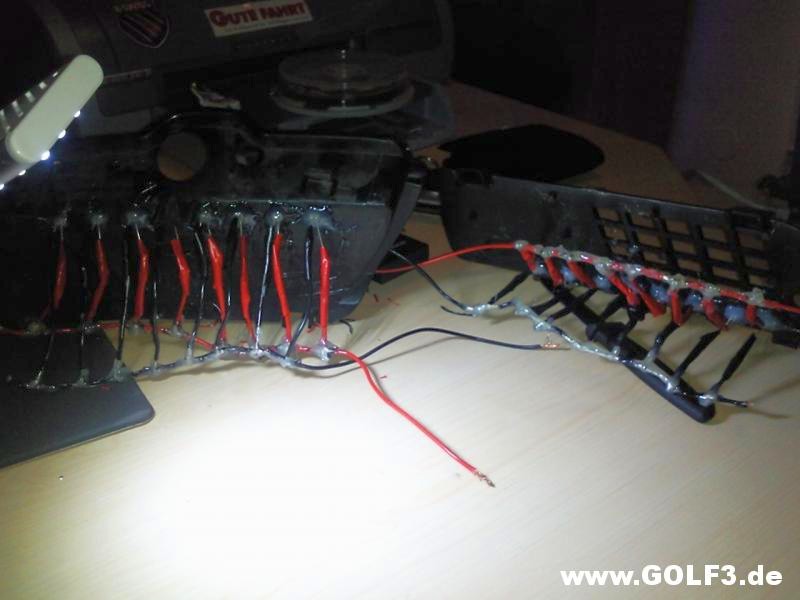

Bilder:

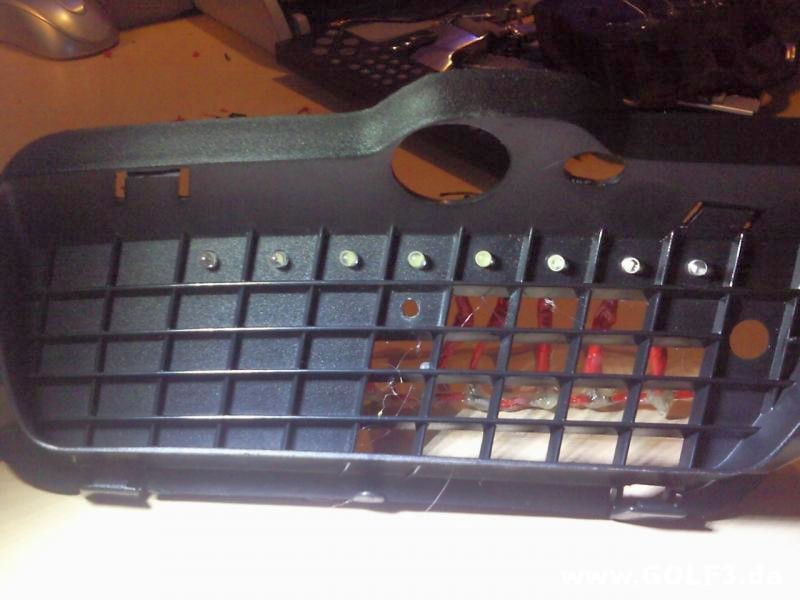

So sollte es dann eig aussehen oder besser

6. Alles schöön einbauen in die stoßstange und schuan ob alles fest ist. Danach die plus und masse kabel verbinden. Das Masse kabel an die Batterie klemmen und das plus kabel entweder an der lkicht schalter nach innen ziehen oder so wie ich gemacht habe einfach ans standlicht anklemmen

--> Wenn man das Kabel in den innen raum legt also an den lichtschalter dann ist das auch besser fürn TÜV. bei mir leuchten auch die tfl wenn ich mein abblendlicht anhabe

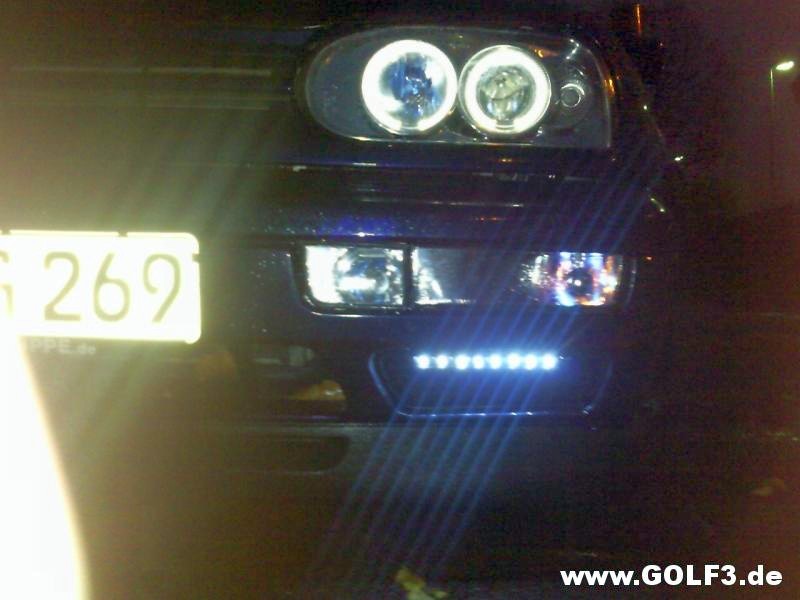

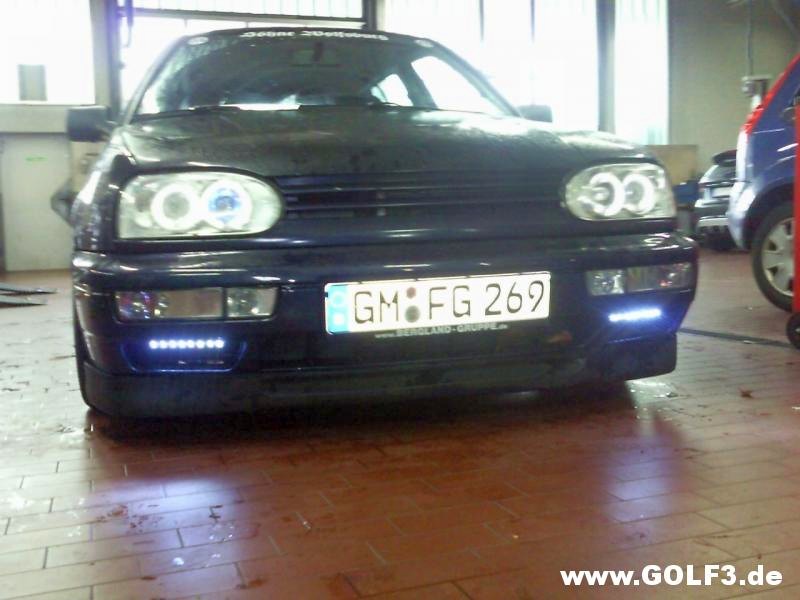

7. Danach sollte es dann so aussehen


Was ich noch sagen will . die TFL sind Marke eigenbau also werde sie nicht vom TÜV eingetragen.






Danke euer FabG

Sieht super aus was du dir da gebastelt hast!

Ich sage mal Respekt vor der Arbeit, aber gefallen tuts mir nicht. Die kleinen LED´s wirken irgendwie immer billig. Egal ob es so ein aufwändiger Umbau ist wie deiner, oder die einfachen "Aufklebe LED´s"

Trotzdem Respekt für die Arbeit. Sehr ordentlich.

lol hab heute auch dran gedacht ein tut zuschreiben hatte aber auf der arbeit leider keine cam dabei.

wie hast du die angeschlossen? über zündungsplus /masse / abblendlicht?

Super Idee und schönes TUT dazu. Danke.

Nur nochmal eine Frage dazu:

Sind bei dir die LED Köpfe wirklich alle schön gerade in den Löchern und zeigen alle in eine Richtung oder kann es sein, dass einige bisschen schief drin sitzen aber trotzdem stramm, weil es auf dem ersten Bild so aussieht, allerdings am Auto dann nicht mehr.

Micha

@golf3gti: hab das schwarze kabel an masse batterie angeschlossen und das rote kabel einfach ans standlicht ... man kann aber auch ums richtig zu machen das rote kabel einfach in den innenraum ziehen und dann an den lichtschalter anschließen über den tfl schalter ...

@themikka123: ich hab einfach die leds in die löcher reingesteckt und dann so gut wie möglich ausgerichtet und dann zugeklebt


grüße FabG

PS: wenn noch mehr fragen sind einfach pn an mich

So mach hier mal zu. Anfragen bitte direkt an den User per PN. Soll ja ein TUT bleiben und kein Diskussions-Thread.

MFG GolfRacer04
